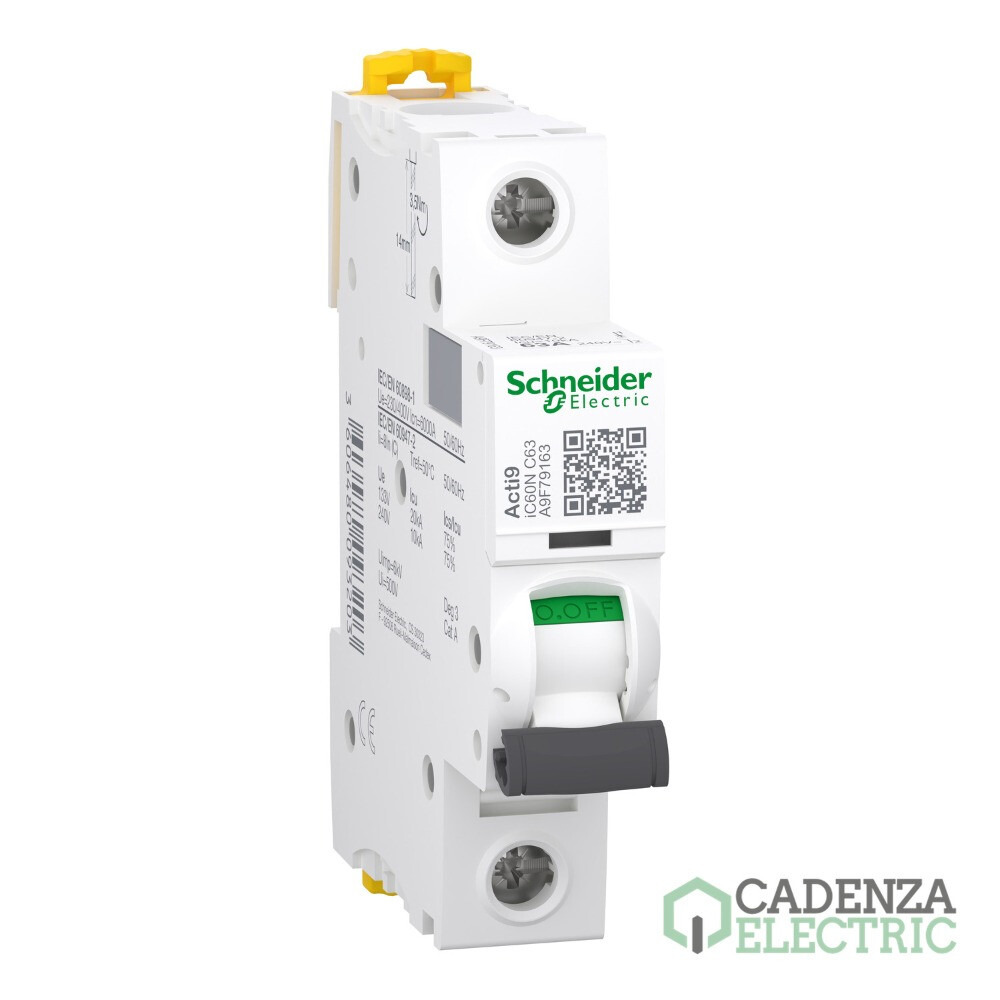

Magnetotérmico, Acti9 iC60N, 1P, 63 A, C curva, 6000 A, 10 kA ref. A9F79163 Schneider Electric

A9F79163 | 1P | 63 A | Curva C | 10 kA | 6000 A | Acti 9 iC60 RCBO | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9F79163
Código de producto:
Código de proveedor:
Más en 1P
Más en Magnetotérmicos iC60N
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 15 kA
Poder de Corte: 20 kA
Poder de Corte: 36 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 63 A
Curva de disparo: C
Numero de polos: 1P
Categoría de empleo: Categoría A
Número de polos protegidos: 1P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotérmico, Acti9 iC60N, 1P, 63 A, C curva, 6000 A, 10 kA – referencia A9F79163 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti9 iC60N
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC60N
Número de polos	1P
número de polos protegidos	1
[In] Corriente nominal	63 A
Tipo de red	Corriente continua, AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 60898-1, 10 kA Icu en 600...690 V corriente continua acorde a Icu, 15 kA Icu en 12...60 V corriente continua acorde a Icu, 10 kA Icu en 220...240 V AC 50/60 Hz acorde a Icu, 36 kA Icu en 12...60 V AC 50/60 Hz acorde a Icu, 20 kA Icu en 100...133 V AC 50/60 Hz acorde a Icu
Categoría de empleo	Categoría A, Categoría A
poder de seccionamiento	Sí acorde a EN 60898-1, Sí, Sí acorde a IEC 60898-1, Sí
Normas	EN 60898-1, IEC 60898-1

Complementario

Frecuencia de red	50/60 Hz
límite de enlace magnético	8 x In +/- 20%
[Ics] poder de corte en servicio	27 kA 75 % - 12...60 V AC 50/60 Hz, 7,5 kA 75 % - 220...240 V AC 50/60 Hz, 27 kA 75 % - 12...60 V AC 50/60 Hz, 7,5 kA 75 % - 220...240 V AC 50/60 Hz, 15 kA 75 % - 100...133 V AC 50/60 Hz, 15 kA 75 % - 100...133 V AC 50/60 Hz, 6000 A 100 % acorde a EN 60898-1 - 230 V AC 50/60 Hz, 6000 A 100 % acorde a IEC 60898-1 - 230 V AC 50/60 Hz, 10 kA 100 % - 72 V corriente continua, 10 kA 100 % - 72 V corriente continua, 15 kA 100 % - 12...60 V corriente continua, 15 kA 100 % - 12...60 V corriente continua
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz, 500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV, 6 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicador de disparo
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo SÍ
pasos de 9 mm	2
Altura	85 mm
Ancho	18 mm
Profundidad	78,5 mm
Peso del producto	0,215 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Conexiones - terminales	Terminal simple (arriba o abajo) 1…35 mm² rígido, Terminal simple (arriba o abajo) 1…25 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	3,5 N.m arriba o abajo
protección contra fugas a tierra	Sin

Entorno

Grado de protección IP	IP20 conforming to IEC 60529, IP20 conforming to EN 60529
Grado de contaminación	3, 3
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	0...2000 m
Temperatura ambiente de operación	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,8 cm
Paquete 1 Ancho	7,5 cm
Paquete 1 Longitud	9,3 cm
Paquete 1 Peso	127,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	12
Paquete 2 Altura	8,0 cm
Paquete 2 Ancho	9,8 cm
Paquete 2 Longitud	22,5 cm
Paquete 2 Peso	1,594 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	132
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	18,029 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Magnetotérmico, Acti9 iC60N, 1P, 63 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Magnetotérmico, Acti9 iC60N, 1P, 63 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2), referencia A9F79163 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
Reconectad. autom. ARA aux. iC60 1-2P — referencia A9C70132 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Control remoto RCA aux. iC60 1-2P — referencia A9C70112 de Schneider Electric.
Contr. Remoto RCA Ti24 aux.iC60 1-2P — referencia A9C70122 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Cubrebornes prec. 18mm iC60 (2 Ud) — referencia A9A26975 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Productos compatibles para distribución

Peine unipolar 24 pasos K60N, C60, ID — referencia A9XPH112 de Schneider Electric.
peine unipolar 48 pasos — referencia A9XPH124 de Schneider Electric.
Peine 1P 6mod. K60N, C60, ID — referencia A9XPH106 de Schneider Electric.
Peine unipolar K60N, C60, ID. L = 1000mm — referencia A9XPH157 de Schneider Electric.
Peine unipolar + aux. K60N, C60, ID. L = — referencia A9XAH157 de Schneider Electric.
Peine 1P+aux (Aux L1, Aux L2, Aux L3) — referencia A9XAH657 de Schneider Electric.

Productos compatibles de comunicación

Sensor PowerTag 1P — referencia A9MEM1520 de Schneider Electric.
