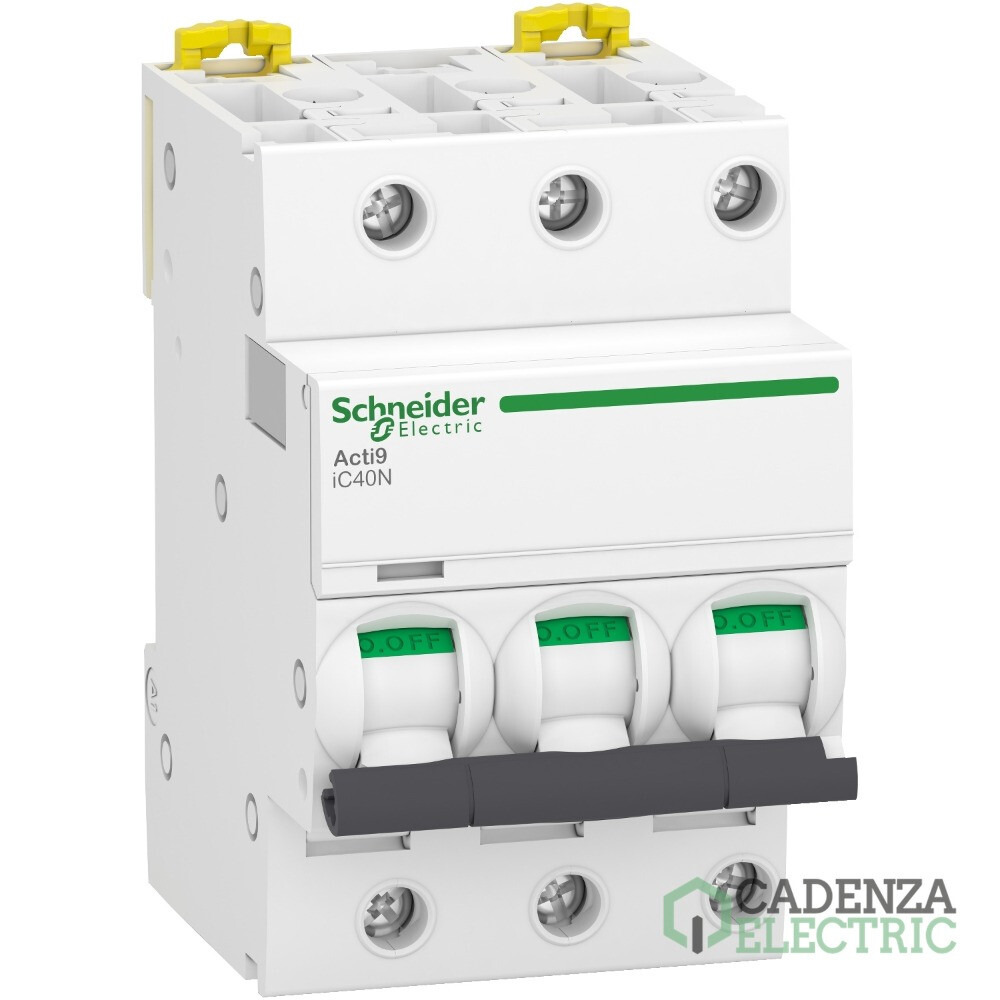

Magnetotérmico, Acti9 iC40N, 3P, 25 A, C curva, 6000 A, 10 kA ref. A9P54325 Schneider Electric

A9P54325 | 3P | 25 A | Curva C | 10 kA | 6000 A | Acti9 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9P54325
Código de producto:
Código de proveedor:
Más en 3P
Más en Magnetotermicos estrechos iC40 (Dpn)
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 25 A
Curva de disparo: C
Numero de polos: 3P
Número de polos protegidos: 3P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotérmico, Acti9 iC40N, 3P, 25 A, C curva, 6000 A, 10 kA – referencia A9P54325 de Schneider Electric.

Principal

Gama	Acti9
Nombre del producto	Acti9 iC40
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC40N
Número de polos	3P
número de polos protegidos	3
[In] Corriente nominal	25 A
Tipo de red	AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	10 kA Icu en 400 V AC 50/60 Hz acorde a Icu, 6000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1
poder de seccionamiento	Sí acorde a Icu
etiquetas de calidad	AENOR, OVE

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	400 V AC 50/60 Hz
límite de enlace magnético	5...10 x In acorde a EN/IEC 60898-1, 8 x pol +/- 20 % acorde a Icu
[Ics] poder de corte en servicio	6000 A 100 % Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1, 7,5 kA 75 % Icn en 400 V AC 50/60 Hz acorde a Icu
clase de limitación	3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento	440 V AC 50/60 Hz acorde a Icu
[Uimp] Resistencia a picos de tensión	4 kV acorde a Icu
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicación de encendido/apagado, Indicador de disparo
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	6
Altura	85 mm
Ancho	54 mm
Profundidad	74 mm
Peso del producto	340 g
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales	Terminales de tipo túnel arriba o abajo1…10 mm² flexible, Terminales de tipo túnel arriba o abajo1…16 mm² rígido
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Bloque independiente

Entorno

Normas	EN/IEC 60898-1, Icu
certificaciones de producto	CE, BV, RINA, DNV
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3 acorde a Icu
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m
Temperatura ambiente de funcionamiento	-25…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,4 cm
Paquete 1 Ancho	5,4 cm
Paquete 1 Longitud	9,4 cm
Paquete 1 Peso	330,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	4
Paquete 2 Altura	8,2 cm
Paquete 2 Ancho	9,4 cm
Paquete 2 Longitud	22,7 cm
Paquete 2 Peso	1,378 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	44
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	16,738 kg

Productos compatibles con Magnetotérmico, Acti9 iC40N, 3P, 25 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Magnetotérmico, Acti9 iC40N, 3P, 25 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2), referencia A9P54325 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.

Accesorios compatibles

Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.

Productos compatibles para distribución

ACTI9 IC40 COMB BUSBAR 3PN 24 MOD. 18MM — referencia A9XPC724 de Schneider Electric.
comb busbar, Acti9, 3L+N balanced, 9 mm pitch, 48 modules, 80A — referencia A9XPN748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 12 MOD. 18MM — referencia A9XPC712 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 48 MOD. 18MM — referencia A9XPC748 de Schneider Electric.

Complementos compatibles

Acti9 Vigi iC40 - bloco diferencial - 3P - 25A - 300mA - tipo A-SI ref. A9Y85325 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia A9Y85325 de Schneider Electric.
Acti9 Vigi iC40 - bloco diferencial - 3P - 40A - 300mA - tipo A-SI ref. A9Y85340 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia A9Y85340 de Schneider Electric.
Acti9 Vigi iC40 - bloco diferencial - 3P - 25A - 30mA - tipo AC ref. A9Y82325 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia A9Y82325 de Schneider Electric.
Acti9 Vigi iC40 - bloco diferencial - 3P - 25A - 300mA - tipo AC ref. A9Y83325 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia A9Y83325 de Schneider Electric.
Acti9 Vigi iC40 - bloco diferencial - 3P - 40A - 30mA - tipo AC ref. A9Y82340 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia A9Y82340 de Schneider Electric.

Productos compatibles de comunicación

Sensor de energía PowerTag Flex 63A 3P posición superior e inferior — referencia A9MEM1573 de Schneider Electric.
