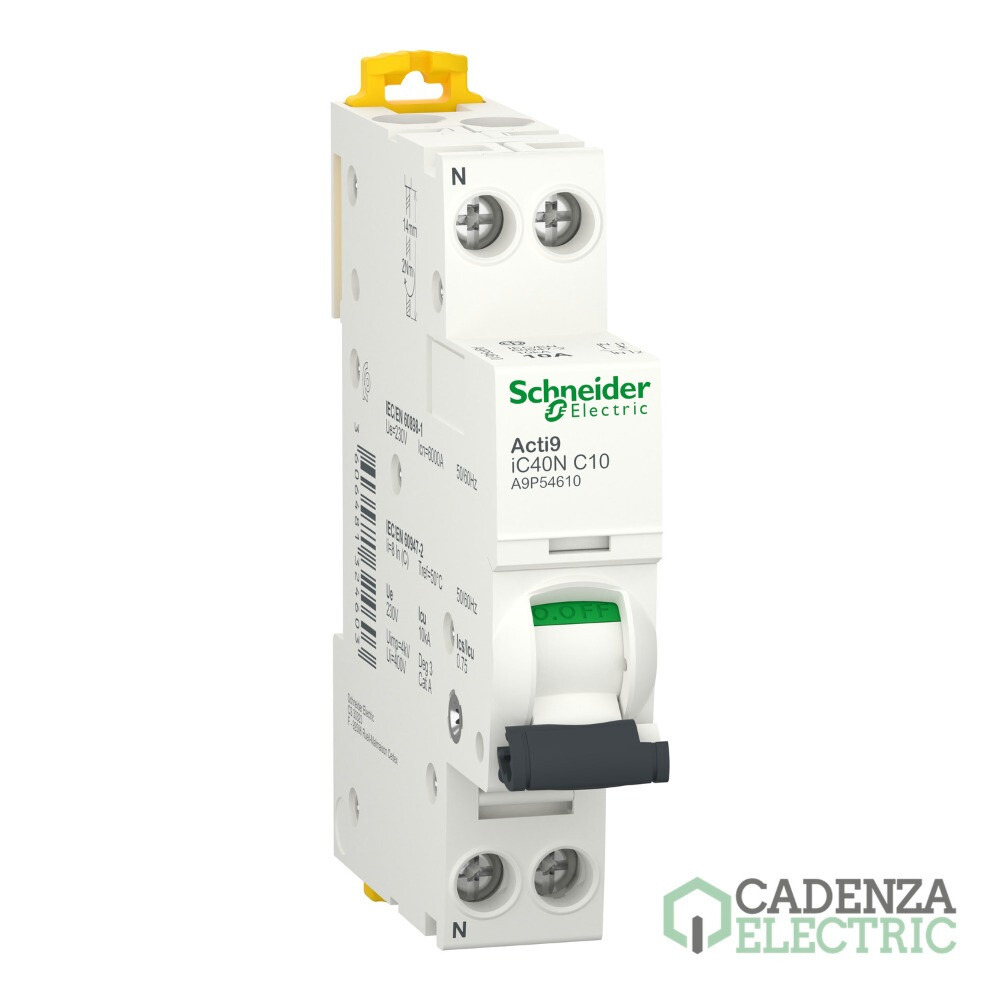

Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA ref. A9P54610 Schneider Electric

A9P54610 | 1P+N | 10 A | Curva C | 10 kA | 6000 A | Acti9 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9P54610
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Magnetotermicos estrechos iC40 (Dpn)
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 10 A
Curva de disparo: C
Numero de polos: 1P+N
Número de polos protegidos: 1P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA – referencia A9P54610 de Schneider Electric.

Principal

Gama	Acti9
Nombre del producto	Acti9 iC40
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC40N
Número de polos	1P + N
número de polos protegidos	1
posición de neutro	Izquierda
[In] Corriente nominal	10 A
Tipo de red	AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	10 kA Icu en 230 V AC 50/60 Hz acorde a Icu, 6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 60898-1
poder de seccionamiento	Sí acorde a Icu
etiquetas de calidad	AENOR, OVE, IMQ, RCM

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230 V AC 50/60 Hz
límite de enlace magnético	5...10 x In acorde a EN/IEC 60898-1, 8 x pol +/- 20 % acorde a Icu
[Ics] poder de corte en servicio	6000 A 100 % Icn en 230 V AC 50/60 Hz acorde a EN/IEC 60898-1, 7,5 kA 75 % Icn en 230 V AC 50/60 Hz acorde a Icu
clase de limitación	3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento	400 V AC 50/60 Hz acorde a Icu
[Uimp] Resistencia a picos de tensión	4 kV acorde a Icu
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicación de encendido/apagado, Indicador de disparo
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	2
Altura	85 mm
Ancho	18 mm
Profundidad	74 mm
Peso del producto	120 g
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	20000 ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales	Terminales de tipo túnel arriba o abajo1…10 mm² flexible, Terminales de tipo túnel arriba o abajo1…16 mm² rígido
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Bloque independiente

Entorno

Normas	EN/IEC 60898-1, Icu
certificaciones de producto	CE, BV, RINA, DNV
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3 acorde a Icu
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m
Temperatura ambiente de funcionamiento	-25…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,800 cm
Paquete 1 Ancho	7,400 cm
Paquete 1 Longitud	9,400 cm
Paquete 1 Peso	113,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	12
Paquete 2 Altura	8,000 cm
Paquete 2 Ancho	9,800 cm
Paquete 2 Longitud	22,500 cm
Paquete 2 Peso	1,419 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	132
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	16,437 kg

Productos compatibles con Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA

Este Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA, referencia A9P54610 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.

Complementos compatibles

ACTI 9 VIGI IC40 1PN 25A 30MA AC TYPE AD — referencia A9Y82625 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 25A 30MA A TYPE ADD — referencia A9Y80625 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 25A 300MA AC TYPE A — referencia A9Y83625 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 25A 30MA ASI TYPE A — referencia A9Y84625 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 25A 300MA A TYPE AD — referencia A9Y81625 de Schneider Electric.
add-on residual current devices, Acti9 Vigi iCG40, 1P+N, 40 A, 300 mA, A-SI type — referencia A9Y76640 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 40A 30MA AC TYPE AD — referencia A9Y82640 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 40A 300MA AC TYPE A — referencia A9Y83640 de Schneider Electric.
Acti9 Vigi iCG40 - bloque Vigi - 1P+N - 25A - 30mA - tipo AC — referencia A9Y72625 de Schneider Electric.
Acti9 Vigi iCG40 - bloque Vigi - 1P+N - 25A - 30mA - tipo A — referencia A9Y70625 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 40A 30MA ASI TYPE A — referencia A9Y84640 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 40A 300MA A TYPE AD — referencia A9Y81640 de Schneider Electric.
ACTI 9 VIGI IC40 1PN 40A 30MA A TYPE ADD — referencia A9Y80640 de Schneider Electric.

Accesorios compatibles

Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.

Productos compatibles para distribución

ACTI9 IC40 COMB BUSBAR 1PN 12 MOD. 18MM — referencia A9XPC612 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 24 MOD. 18MM — referencia A9XPC624 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 24 MOD. 18MM — referencia A9XPC724 de Schneider Electric.
comb busbar, Acti9, 3L+N balanced, 9 mm pitch, 48 modules, 80A — referencia A9XPN748 de Schneider Electric.
Peine iC40 3PN+Vigi 48 mulos con auxil — referencia A9XPV748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 12 MOD. 18MM — referencia A9XPC712 de Schneider Electric.
Acti9 - peine de conexión - 3L+N balanceado Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA748 de Schneider Electric.
Acti9 - peine de conexión - 1L+N con Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA648 de Schneider Electric.
Peine iC40 1PN+Vigi 48 mulos con auxil — referencia A9XPV648 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 48 MOD. 18MM — referencia A9XPC748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 48 MOD. 18MM — referencia A9XPC648 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
PowerTag iDPN 1P+N Superior — referencia A9MEM1561 de Schneider Electric.
PowerTag iDPN 1P+N Inferior — referencia A9MEM1562 de Schneider Electric.
