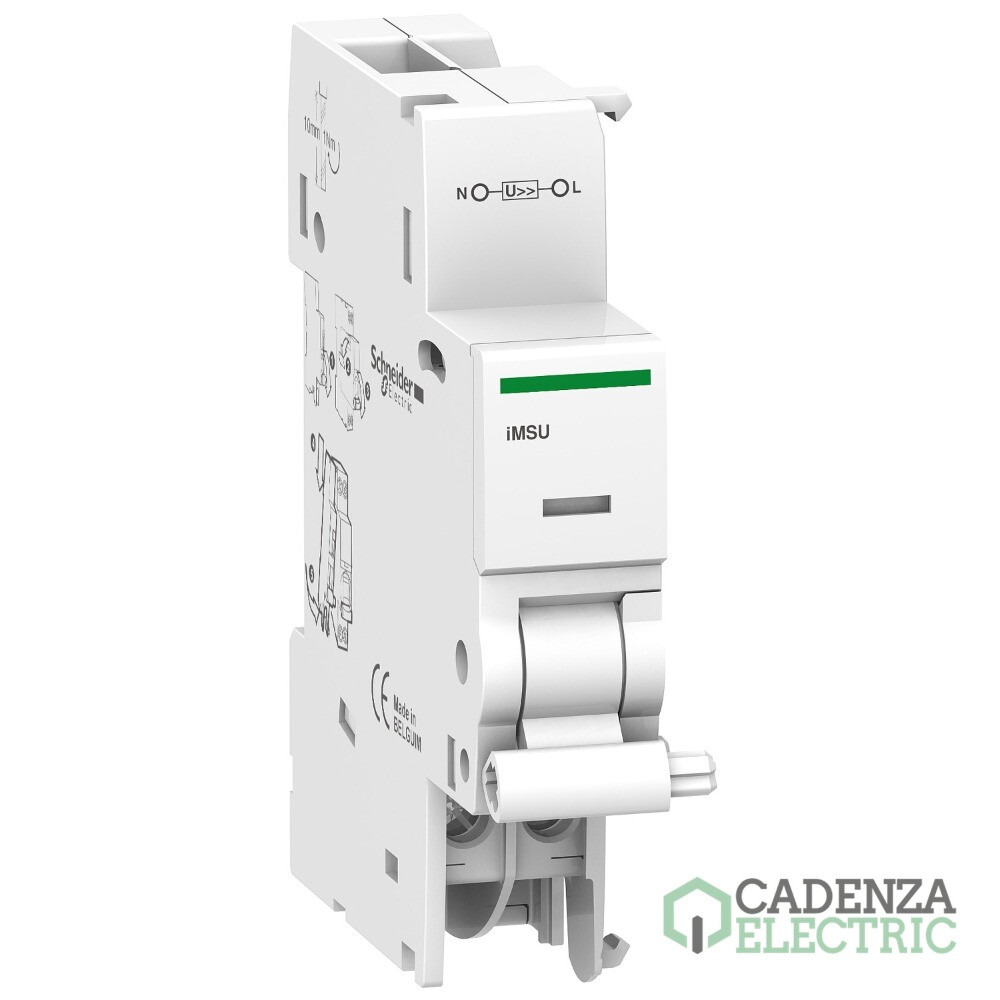

Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 ref. A9A26500 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00191
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Bloques de contacto, auxiliares y bobinas para IC60
Marca: Schneider Electric
Gama: Acti9
Pasos de 9mm (medio modulo): 2
Tipo de producto o componente: Bobina de máxima tensión
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 – referencia A9A26500 de Schneider Electric.

Principal

range of product	Acti 9
Tipo de producto o componente	Bobina de máxima tensión
Nombre abreviado del equipo	iMSU
[Uc] tensión de circuito de control	230 V CA 50/60 Hz
umbral de tensión de disparo	255 V, 275 V 3...15 s, 300 V 1...5 s, 350 V 0.25...0.75 s, 400 V 0.07...0.2 s
pasos de 9 mm	2

Complementario

Compatibilidad con sensores de corriente	Acti 9 Acti 9 iCH, Acti 9 Acti 9 C120, Acti 9 Acti 9 ID C40, Acti 9 Acti 9 iID40, Acti 9 Acti 9 iT60, Acti 9 Acti 9 RCCB-ID, Acti 9 Acti 9 iDPN N Arc, Acti 9 Acti 9 iC60 RCBO termostato doble, Acti 9 Acti 9 iC40
Señalizaciones en local	Indicador de acción
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Top and bottom SÍ
Altura	82,5 mm
Ancho	18 mm
Profundidad	68 mm
Color	Blanco
Conexiones - terminales	Terminal de fijación - 1 cable(s) 0,5…4 mm² - flexible, Terminal de fijación1…6 mm² - rígido
longitud de cable pelado para conectar bornas	10 mm
par de apriete	1 N.m
Código de compatibilidad	IMX

Entorno

Normas	EN 50550
etiquetas de calidad	CE
tropicalización	2 acorde a EN/IEC 60947-5-1
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,900 cm
Paquete 1 Ancho	8,200 cm
Paquete 1 Longitud	9,500 cm
Paquete 1 Peso	80,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	8
Paquete 2 Altura	8,700 cm
Paquete 2 Ancho	10,000 cm
Paquete 2 Longitud	26,500 cm
Paquete 2 Peso	747,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	72
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	6,694 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550

Este Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550, referencia A9A26500 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

CIRCUITBREAKERS

Interruptor magnetotérmico; Acti9 iC60N; 2P; 16 A; curva C; 6000 A/10 kA — referencia A9F79216 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 1P; 2 A; curva C; 6000 A/50 kA — referencia A9F74102 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 10 A; curva C; 66000 A/10 kA — referencia A9F79210 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 1P, 10 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9F04110 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 2 A; curva C; 6000 A/50 kA — referencia A9F74202 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 16 A; curva C; 6000 A/10 kA — referencia A9P54616 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA — referencia A9P54610 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 16A - Curva C - 6000A/6kA ref. A9P53616 Schneider Electric — referencia A9P53616 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 10A - Curva C - 6000A/6kA ref. A9P53610 Schneider Electric — referencia A9P53610 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 16 A, curva C — referencia A9F89216 de Schneider Electric.
Magnetotérmico, Acti9 iC40N, 1P+N, 6 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9P54606 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 10 A, curva C — referencia A9F89210 de Schneider Electric.
Interruptor automático magnetotérmico iC60L - 2P - 16A - curva C ref. A9F94216 Schneider Electric — referencia A9F94216 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 6A - Curva C - 6000A/6kA ref. A9P53606 Schneider Electric — referencia A9P53606 de Schneider Electric.
Magnetotérmico, Acti9 iC60L, 1P, 16 A, C curva, 6000 A (IEC 60898-1), 25 kA (IEC 60947-2) — referencia A9F94116 de Schneider Electric.
Magnetotérmico, Acti9 iC60L, 2P, 10 A, C curva, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) — referencia A9F94210 de Schneider Electric.
Magnetotérmico, Acti9 iC60H, 2P, 2 A, C curva, 10000 A (IEC 60898-1), 70 kA (IEC 60947-2) — referencia A9F84202 de Schneider Electric.

Aparatos de corriente residual

Interruptor diferencial, Acti9 iID, 2P, 40A, 30mA A-SI — referencia A9R61240 de Schneider Electric.
Acti 9 iID - RCCB - 2P - 40A - 100mA - type AC — referencia A9R12240 de Schneider Electric.
iID 4P - 40A - 100mA - AC — referencia A9R12440 de Schneider Electric.
Interruptor diferencial; Acti9 iID; 4P; 40A; 300mA AC — referencia A9R84440 de Schneider Electric.

Funciones principales

INTERRUPTOR I-NA 4P 63A 415V — referencia A9S70763 de Schneider Electric.
INTERRUPTOR I-NA 4P 40A 415V — referencia A9S70740 de Schneider Electric.
iSW-NA - 3P + N - 100 A — referencia A9S70790 de Schneider Electric.
