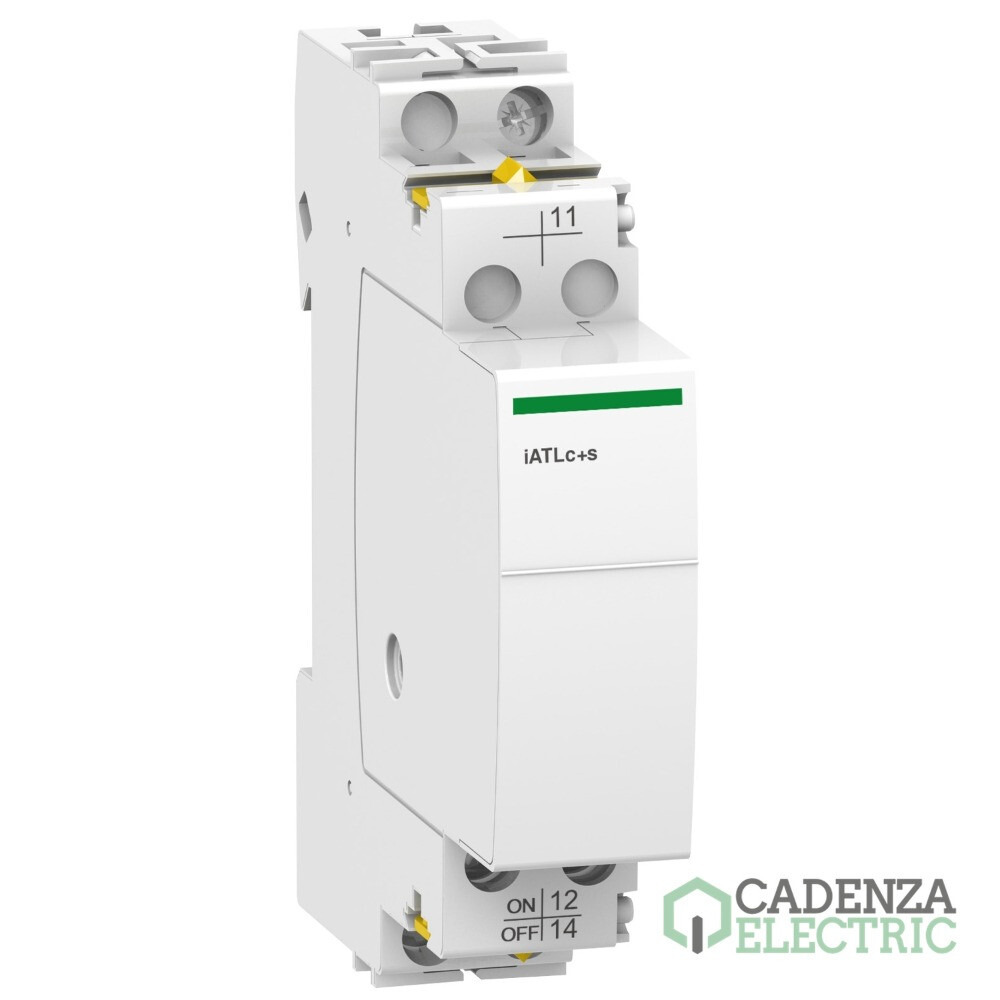

AUXILIAR ATLC+S 230VCA 110VCC ref. A9C15409 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00195
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Bloques de contacto, auxiliares y bobinas para IC60
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Control centralizado y auxiliar de señalización remota
Tensión circuito de control: 24 V CA
Tensión circuito de control: 240 V CA
Tipo corriente circuito de control: CA
Composición contactos de señal: 1 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de AUXILIAR ATLC+S 230VCA 110VCC – referencia A9C15409 de Schneider Electric.

Principal

range of product	Acti9
Nombre abreviado del equipo	iATLc+s
Tipo de producto o componente	Control centralizado y auxiliar de señalización remota
composición de contactos de señalización	1 C/A
tensión del circuito de señalización	24 V CA/CC 10 mA 12...240 V CA 50/60 Hz 6 A 12...24 V CC 6 A 15...240 V CA 50/60 Hz 2 A 13...24 V CC 2 A
[Uc] tensión de circuito de control	24...240 V CA 50/60 Hz

Complementario

[Ui] Tensión nominal de aislamiento	440 V
[Uimp] Resistencia a picos de tensión	4 kV
Tipo de montaje	Fijo, en el lado derecho del TL
Soporte de montaje	Carril DIN
pasos de 9 mm	2
Altura	86 mm
Ancho	18 mm
Profundidad	71 mm
Color	Blanco
Conexiones - terminales	Terminales de tipo túnel cable 0,5…4 mm² - rigidez del cable rígido, Terminales de tipo túnel cable 0,5…4 mm² - rigidez del cable rígido - con terminal, Terminales de tipo túnel cable 1…4 mm² - rigidez del cable flexible, Terminales de tipo túnel cable 1…4 mm² - rigidez del cable flexible - con terminal
longitud de cable pelado para conectar bornas	11 mm
par de apriete	1 N.m
Compatibilidad con sensores de corriente	Acti 9 Acti 9 iTL + iTL, Acti 9 Acti 9 iTL + iTLi, Acti 9 Acti 9 iTL + iTLs
Compatibilidad del producto	ITL (32 A), ITL (16 A)

Entorno

Categoría de sobretensión	III
Grado de protección IP	IP20 conforming to IEC 60529
tropicalización	2
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-20…50 °C
Temperatura ambiente de almacenamiento	-40…70 °C
Normas	EN/IEC 60669-2-2

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,9 cm
Paquete 1 Ancho	8 cm
Paquete 1 Longitud	9 cm
Paquete 1 Peso	74 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	8
Paquete 2 Altura	8,5 cm
Paquete 2 Ancho	9,2 cm
Paquete 2 Longitud	26,5 cm
Paquete 2 Peso	651 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	72
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	6,347 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con AUXILIAR ATLC+S 230VCA 110VCC ref. A9C15409

Este AUXILIAR ATLC+S 230VCA 110VCC ref. A9C15409, referencia A9C15409 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Telerruptor Acti9 iTL; 1P; 16A; 230VCA/110VCC — referencia A9C30811 de Schneider Electric.
Telerruptor Acti9 iTL; 2P; 16A; 230VCA/110VCC — referencia A9C30812 de Schneider Electric.
TLI 1P 16A 230VCA 110VCC — referencia A9C30815 de Schneider Electric.
iTL 2P 16A 24VCA 12VCC — referencia A9C30112 de Schneider Electric.
Telerruptor iTL - 1P - 1NO - 16A - bobina 12 V CD- 24 V CA 50/60Hz ref. A9C30111 Schneider Electric — referencia A9C30111 de Schneider Electric.
iTL16A 4NO 230Vca 110Vcc — referencia A9C30814 de Schneider Electric.
Telerruptor iTL - 2P - 2 NO - 16A - bobina 24 V CD- 48 V CA 50/60Hz ref. A9C30212 Schneider Electric — referencia A9C30212 de Schneider Electric.
iTL 1P 32A 230VCA 110VCC — referencia A9C30831 de Schneider Electric.
iTL 1P 16A 48VCA 24VCC — referencia A9C30211 de Schneider Electric.
iTLI 1P 16A 48VCA 24VCC — referencia A9C30215 de Schneider Electric.
iTL 1P 16A 130VCA 48VCC — referencia A9C30311 de Schneider Electric.
iTL 2P 16A 130VCA 48VCC — referencia A9C30312 de Schneider Electric.
iTLs 16A 230VCA 110VCC — referencia A9C32811 de Schneider Electric.
iTL16A 4NO 24Vac 12Vdc — referencia A9C30114 de Schneider Electric.
iTLs 16A 48VCA-24VCC — referencia A9C32211 de Schneider Electric.
iTLs 16A 24 VCA-12 VCC — referencia A9C32111 de Schneider Electric.
