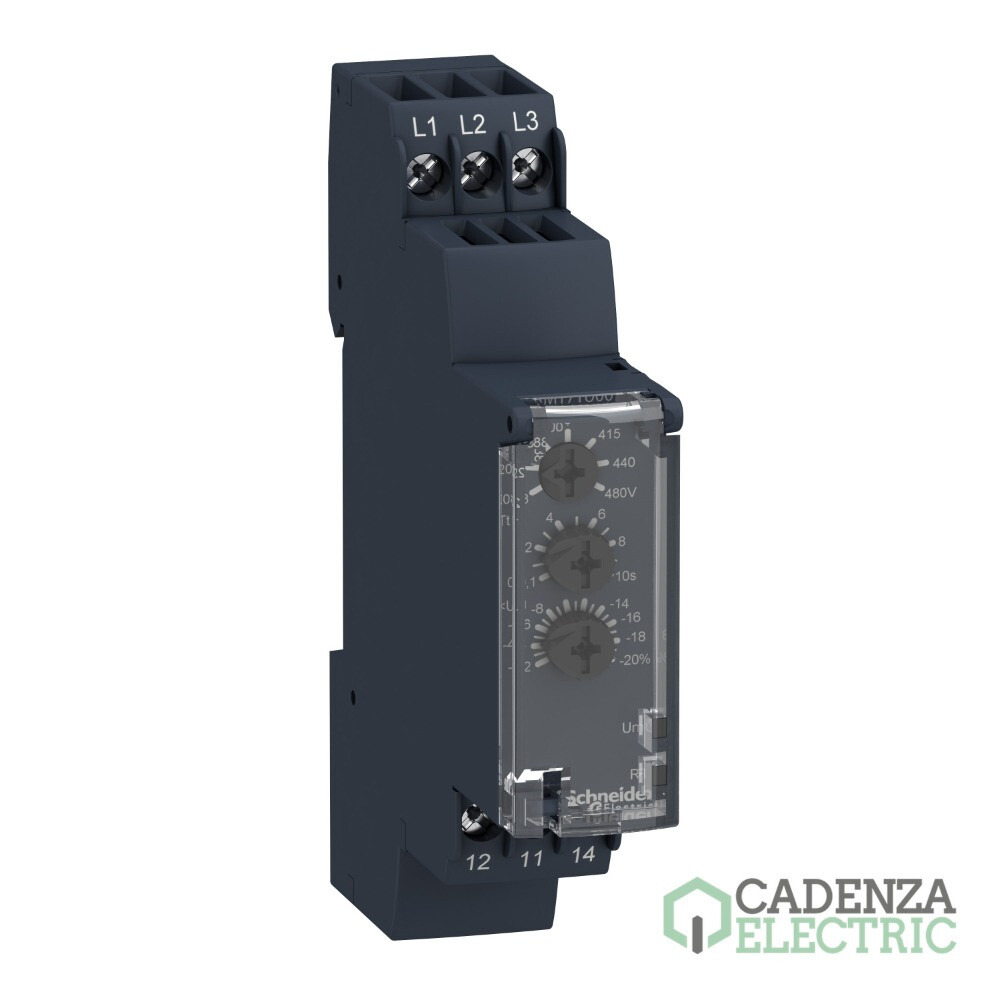

HARMONY Control - Relé fase orden ausencia subtension 210 ref. RM17TU00 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRM17TU00
Código de producto:
Código de proveedor:
Más en Relés de control Harmony
Marca: Schneider Electric
Gama: Relés de control Harmony
Tipo de producto o componente: Relé de control trifásico
Tensión circuito de control: 208 V
Tensión circuito de control: 480 V
Tipo de contactos: 1 NA/NC
Aplicación del aparato: Alimentación trifásica
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Control - Relé fase orden ausencia subtension 210 – referencia RM17TU00 de Schneider Electric.

Principal

Gama de producto	Relés de control Harmony
Tipo de relé	Reles control multifunción
Tipo de producto o componente	Relé de control trifásico
aplicación específica de producto	P/ alimentación trifásica
Nombre de relé	RM17TU
parámetros monitorizados del relé	Detección tensión baja, Secuencia de fase, Detección fallo de fase
time delay	Adjustable 0.1...10 s, +/- 10 % del valor de escala completa Tt- time delay upon fault
Capacidad de conmutación en VA	1250 VA
rango de medida	208...480 V AC
Tipo y composición de contactos	1 C/A
[Uc] tensión de circuito de control	208...480 V

Complementario

Tiempo de rearme	1500 ms Temporización
Tensión máxima de conmutación	250 V AC, 250 V corriente continua
corriente mínima de conmutación	10 mA en 5 V corriente continua
intensidad de conmutación máxima	5 A AC, 5 A corriente continua
[Un] rated nominal voltage	, self-powered
Límites de tensión de alimentación	183…528 V AC
límites de tensión del circuito de control	- 12 % + 10 % Un
Consumo de potencia en W	0…22 VA en 400 V AC 50 Hz
Frecuencia del circuito de control	50...60 Hz +/- 10 %
Contactos de salida	1 OC
Corriente nominal de salida	5 A
límites de tensión de medida	183…528 V AC
bisagra kit	2 %
delay at power up	650 ms
Maximum measuring cycle	150 ms ciclo de medición como valor rms verdadero
umbral de tensión de ajuste	2...20 % de Un selec, -2...-12 % en o rango 208 V CA, -2...-17 % en o rango 220 V CA
rango de tensiones	208...480 V fase a fase
precisión de repetición	0,5 % para circuito medición y entrada, 3 % para temporiz.
error de medida	500 MOhm en 500 V corriente continua acorde a IEC 60255-5, > 500 MOhm en 500 V corriente continua acorde a IK07
[Ui] Tensión nominal de aislamiento	400 V acorde a IK07
frecuencia de alimentación	50/60 Hz +/- 10 %
posición de funcionamiento	Cualquier posición sin desclasificación
Conexiones - terminales	Terminales de tornillo, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) sólido sin terminal, Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) sólido sin terminal, Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) flexible con terminal, Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible con terminal
par de apriete	0,6…1 N.m
Material de la carcasa	Plástico autoextinguible
señalizaciones en local	Encendido LED (verde), Relay ON LED (amarillo)
Soporte de montaje	Carril DIN simétrico de 35 mm acorde a IEC 60715
Durabilidad eléctrica	100000 ciclos
Durabilidad mecánica	30000000 ciclos
tasa de funcionamiento	<= 360 operaciones/hora carga completa
Categoría de empleo	AC-12 acorde a IEC 60947-5-1, AC-13 acorde a IEC 60947-5-1, AC-14 acorde a IEC 60947-5-1, AC-15 acorde a IEC 60947-5-1, DC-12 acorde a IEC 60947-5-1, DC-13 acorde a IEC 60947-5-1
datos de fiabilidad de seguridad	MTTFd = 502.2 años, B10d = 470000
Ancho	17,5 mm
Peso del producto	0,13 kg
Tipo de control	Sin botón de prueba

Entorno

compatibilidad electromagnética	Estándar de emisión para entornos industriales conforming to IEC 61000-6-4, Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3, Inmunidad para entornos industriales conforming to IEC 61000-6-2
Normas	IEC 60255-1
Certificaciones de producto	GL, GOST, UL, C-Tick, CSA
Directivas	Directiva de Baja Tensión 73/23/CEE, 89/336/CEE - compatibilidad electromagnética
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de funcionamiento	-20…50 °C
humedad relativa	95 % en 55 °C acorde a IEC 60068-2-30
resistencia a las vibraciones	0,35 mm (f = 5…57,6 Hz) acorde a IEC 60068-2-6, 1 gn (f = 57,6…150 Hz) acorde a IEC 60255-21-1
resistencia a los choques	15 gn para 11 ms acorde a IEC 60255-21-1
Grado de protección IP	IP20 acorde a IEC 60529 (Terminales), IP30 acorde a IEC 60529 (Envolvente)
Grado de contaminación	3 acorde a IK07
2 en armario + 3 conductos	2 kV AC 50 Hz, 1 mn acorde a IEC 60255-5, 2 kV AC 50 Hz, 1 mn acorde a IK07
onda de choque no disipada	4 kV acorde a IEC 60255-5, 4 kV acorde a IK07, 4 kV acorde a IEC 61000-4-5

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,8 cm
Paquete 1 Ancho	8 cm
Paquete 1 Longitud	9,6 cm
Paquete 1 Peso	94 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	48
Paquete 2 Altura	15 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	5,003 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
