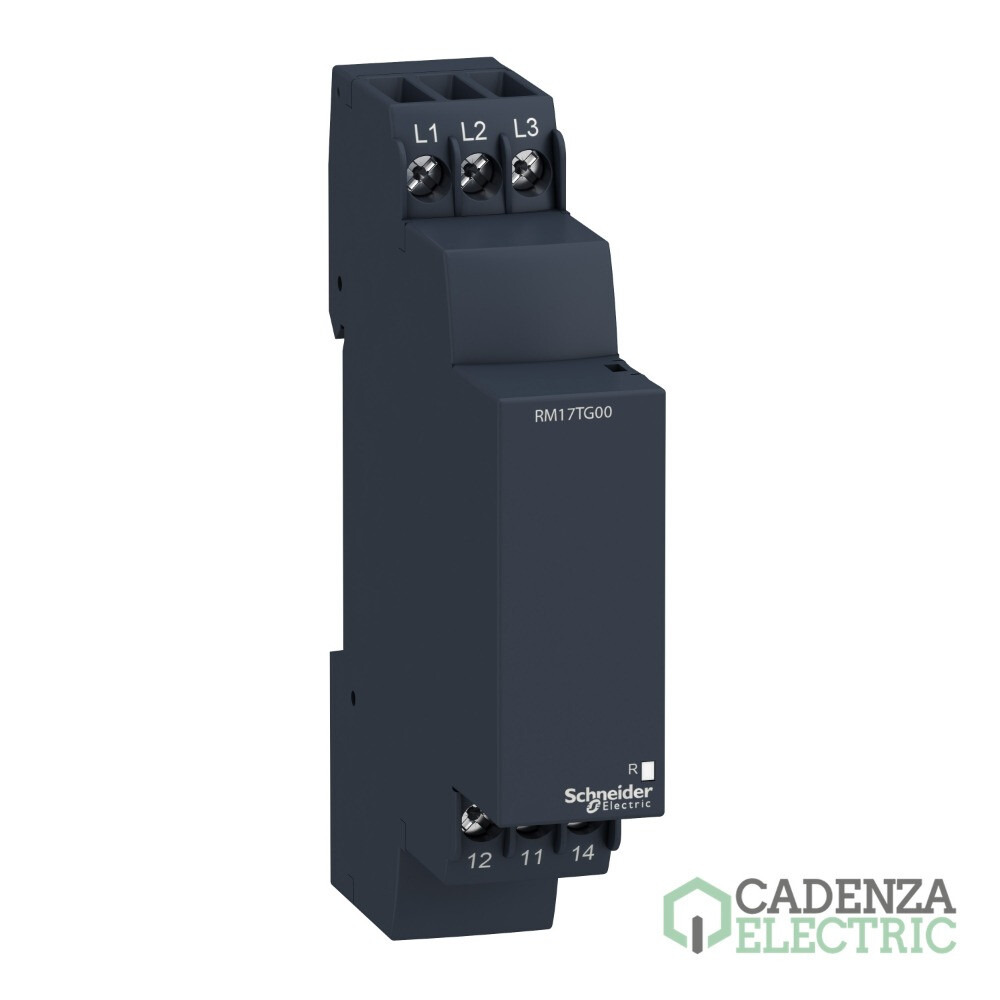

HARMONY Control - Relé de control de alimentación trifásico modular, 5 a, 1 nanc, 208...480 v ca ref. RM17TG00 Schneider Electri

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRM17TG00
Código de producto:
Código de proveedor:
Más en Relés de control Harmony
Marca: Schneider Electric
Gama: Relés de control Harmony
Tipo de producto o componente: Relé de control trifásico
Tensión circuito de control: 208 V CA
Tensión circuito de control: 480 V CA
Tipo corriente circuito de control: CA
Tipo de contactos: 1 NA/NC
Aplicación del aparato: Alimentación trifásica
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Control - Relé de control de alimentación trifásico modular, 5 a, 1 nanc, 208...480 v ca – referencia RM17TG00 de Schneider Electric.

Principal

Gama de producto	Relés de control Harmony
Tipo de relé	Reles de control
Tipo de producto o componente	Relé de control trifásico
aplicación específica de producto	P/ alimentación trifásica
Nombre de relé	RM17TG
parámetros monitorizados del relé	Secuencia de fase, Phase failure detection (2 or more phase cut)
time delay	Sin
Capacidad de conmutación en VA	1250 VA
rango de medida	208...480 V AC
Tipo y composición de contactos	1 C/A
[Uc] Tensión de circuito de control	208-480 V CA
Resistencia de aislamiento	Más de 500 MΩ a 500 V CC, conforme a IEC 60255-5 e IEC 60664-1

Complementario

Tensión máxima de conmutación	250 V AC, 250 V corriente continua
corriente mínima de conmutación	10 mA en 5 V corriente continua
[Un] Tensión nominal de alimentación	208-480 V CA, autoalimentado
Límites de tensión de alimentación	183…528 V AC
límites de tensión del circuito de control	- 12 % + 10 % Un
Consumo de potencia en VA	Hasta 22 VA a 400 V CA, 50 Hz
Umbral de detección de tensión	Menos de 100 V CA para pérdida de fase
[Ui] Tensión nominal de aislamiento	400 V conforme a IEC 60664-1
frecuencia de alimentación	50/60 Hz +/- 10 %
posición de funcionamiento	Cualquier posición sin desclasificación
Conexiones - terminales	Terminales de tornillo, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) sólido sin terminal, Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) sólido sin terminal, Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) flexible con terminal, Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible con terminal
par de apriete	0,6…1 N.m
Material de la carcasa	Plástico autoextinguible
señalizaciones en local	Relay ON LED (amarillo)
Soporte de montaje	Carril DIN simétrico de 35 mm acorde a IEC 60715
Durabilidad eléctrica	100000 ciclos
Durabilidad mecánica	30000000 ciclos
tasa de funcionamiento	<= 360 operaciones/hora carga completa
Categoría de empleo	AC-12 acorde a IEC 60947-5-1, AC-13 acorde a IEC 60947-5-1, AC-14 acorde a IEC 60947-5-1, AC-15 acorde a IEC 60947-5-1, DC-12 acorde a IEC 60947-5-1, DC-13 acorde a IEC 60947-5-1
datos de fiabilidad de seguridad	MTTFd = 924.6 años, B10d = 850000
Ancho	17,5 mm
Peso del producto	0,13 kg
Tipo de control	Sin botón de prueba

Entorno

compatibilidad electromagnética	Estándar de emisión para entornos industriales conforming to IEC 61000-6-4, Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3, Inmunidad para entornos industriales conforming to IEC 61000-6-2
Normas	IEC 60255-1
Certificaciones de producto	C-Tick, GL, CSA, UL, GOST
Directivas	Directiva de Baja Tensión 73/23/CEE, 89/336/CEE - compatibilidad electromagnética
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de funcionamiento	-20…50 °C
humedad relativa	95 % en 55 °C acorde a IEC 60068-2-30
resistencia a las vibraciones	0,35 mm (f = 5…57,6 Hz) acorde a IEC 60068-2-6, 1 gn (f = 57,6…150 Hz) acorde a IEC 60255-21-1
resistencia a los choques	15 gn para 11 ms acorde a IEC 60255-21-1
Grado de protección IP	IP20 acorde a IEC 60529 (Terminales), IP30 acorde a IEC 60529 (Envolvente)
Grado de contaminación	3, conforme a IEC 60664-1
Tensión de ensayo dieléctrico	2 kV CA, 50 Hz, durante 1 min
onda de choque no disipada	4 kV

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,700 cm
Paquete 1 Ancho	7,800 cm
Paquete 1 Longitud	9,500 cm
Paquete 1 Peso	89,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	48
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	4,715 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	768
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	81,828 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Vista 360º de HARMONY Control - Relé de control de alimentación trifásico modular, 5 a, 1 nanc, 208...480 v ca ref. RM17TG00 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, HARMONY Control - Relé de control de alimentación trifásico modular, 5 a, 1 nanc, 208...480 v ca ref. RM17TG00 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.
