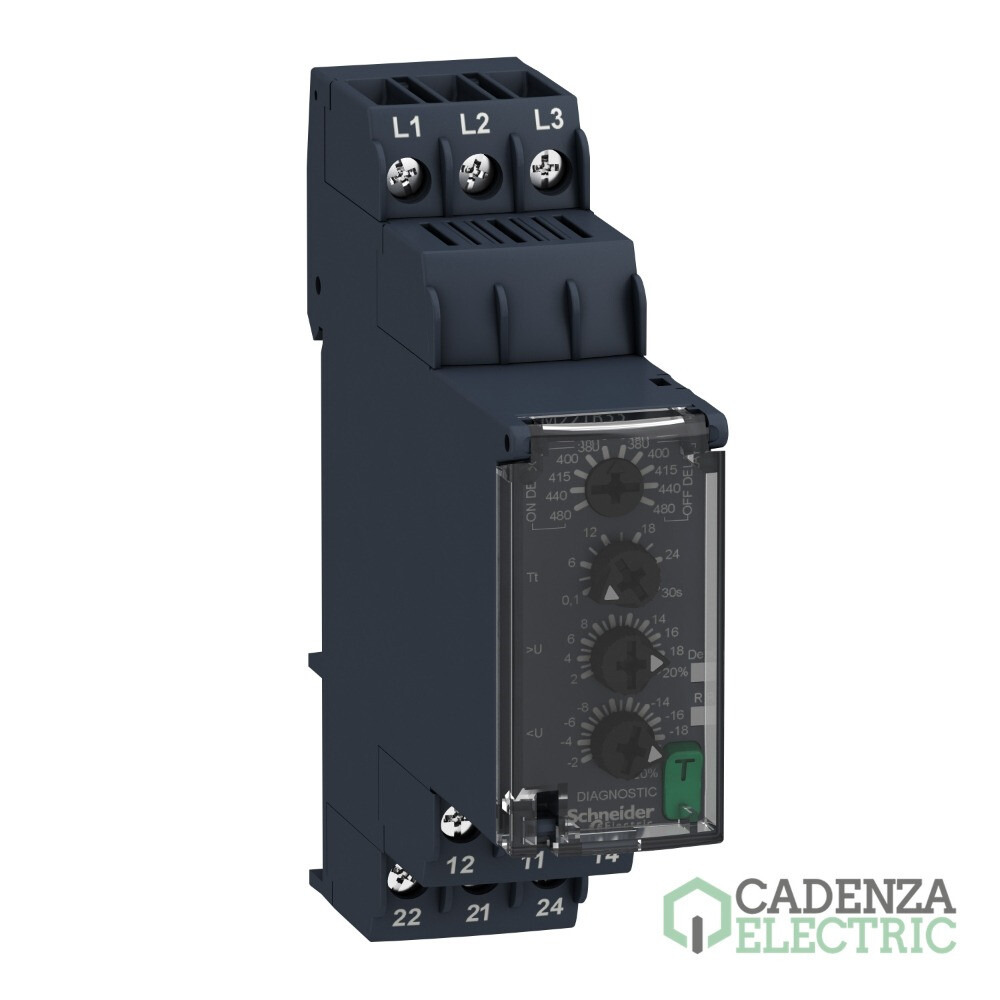

HARMONY Control - Relé de control de voltaje trifásico 380...480vac, 2 c/o ref. RM22TR33 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRM22TR33
Código de producto:
Código de proveedor:
Más en Relés de control Harmony
Marca: Schneider Electric
Gama: Relés de control Harmony
Tipo de producto o componente: Relé de control trifásico
Numero de fases de la red: 3
Tipo de contactos: 2 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Control - Relé de control de voltaje trifásico 380...480vac, 2 c/o – referencia RM22TR33 de Schneider Electric.

Principal

Gama de producto	Relés de control Harmony
Tipo de relé	Reles de control
Tipo de producto o componente	Relé de control trifásico
Número de fases de la red	3 fases
Nombre de relé	RM22TR
parámetros monitorizados del relé	Detección de sobretensión y subtensión, Secuencia de fase, Detección fallo de fase
tipo de tiempo de retraso	Adjustable 0.1...30 s, +/- 10 % del valor de escala completa Tt- time delay upon fault
Capacidad de conmutación en VA	2000 VA
rango de medida	380...480 V tensión AC
Tipo y composición de contactos	2 C/A
Umbral de detección de tensión	Menos de 100 V CA

Complementario

Tiempo de rearme	1500 ms a la tensión máxima
Tensión máxima de conmutación	250 V AC
corriente mínima de conmutación	10 mA en 5 V corriente continua
intensidad de conmutación máxima	8 A AC
[Us] Tensión de alimentación nominal	380-480 V CA
Límites de tensión de alimentación	304…576 V AC
operating limits	- 20 % + 20 % Un
Consumo de potencia en VA	15 VA a 480 V CA, 60 Hz
Resistencia de aislamiento	Más de 100 MΩ a 500 V CC, conforme a IEC 60255-27
posición de montaje	Cualquier posición
Conexiones - terminales	Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) sólido sin terminal, Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible con terminal, Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) sólido sin terminal, Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible con terminal
par de apriete	0,6…1 N.m
Material de la carcasa	Plástico autoextinguible
LED de estado	LED (amarillo) relay ON , LED (verde) encendido
Soporte de montaje	Carril DIN de 35 mm acorde a IEC 60715
Durabilidad eléctrica	100000 ciclos
Durabilidad mecánica	10000000 ciclos
Categoría de empleo	AC-15 acorde a IEC 60947-5-1, DC-13 acorde a IEC 60947-5-1, AC-1 acorde a IEC 60947-4-1, DC-1 acorde a IEC 60947-4-1
[Uc] Tensión de circuito de control	380-480 V CA
datos de fiabilidad de seguridad	MTTFd = 388.1 years , B10d = 350000
Material de los contactos	Sin cadmio
Tipo de control	Con botón de prueba
Ancho	22,5 mm
Peso del producto	0,09 kg

Entorno

inmunizado a microcortes	10 ms
compatibilidad electromagnética	Inmunidad para entornos residenciales, comerciales y de industria luminosa conforming to IEC 61000-6-1, Inmunidad para entornos industriales conforming to IEC 61000-6-2, Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3, Estándar de emisión para entornos industriales conforming to IEC 61000-6-4, Descarga electroestática - test level: 6 kV Nivel 3 (descarga de contacto) conforming to IEC 61000-4-2, Descarga electroestática - test level: 8 kV Nivel 3 (descarga de aire) conforming to IEC 61000-4-2, Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: 10 V/m Nivel 3 conforming to IEC 61000-4-3, Prueba de inmunidad oscilatoria/ráfagas eléctrica - test level: 4 kV level 4 (directo) conforming to IEC 61000-4-4, Prueba de inmunidad oscilatoria/ráfagas eléctrica - test level: 2 kV level 4 (capacitive coupling ) conforming to IEC 61000-4-4, Prueba de inmunidad frente a sobretensión - test level: 4 kV level 4 (modo común) conforming to IEC 61000-4-5, Prueba de inmunidad frente a sobretensión - test level: 2 kV level 4 (modo diferencial) conforming to IEC 61000-4-5, Emisiones conducidas e irradiadas clase B grupo 1 conforming to CISPR 11, Emisiones conducidas e irradiadas Clase b conforming to CISPR22
Normas	IEC 60255-1
Certificaciones de producto	GL, CSA, RCM, CE, CCC, UL
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de funcionamiento	-20…50 °C en 60 Hz, -20…60 °C en 50 Hz AC/DC
humedad relativa	93…97 % en 25…55 °C acorde a IEC 60068-2-30
resistencia a las vibraciones	0.075 mm (f = 10…58,1 Hz) not in operation acorde a IEC 60068-2-6, 1 gn (f = 10…58,1 Hz) not in operation acorde a IEC 60068-2-6, 0.035 mm (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6, 0.5 gn (f = 58,1…150 Hz) en funcionamiento acorde a IEC 60068-2-6
resistencia a los choques	15 gn (duración 11 ms) para not in operation acorde a IEC 60068-2-27, 5 gn (duración 11 ms) para en funcionamiento acorde a IEC 60068-2-27
Grado de protección IP	IP20 acorde a IEC 60529 (Terminales), IP40 acorde a IEC 60529 (envolvente), IP50 acorde a IEC 60529 (panel frontal)
Grado de contaminación	3, conforme a IEC 60664-1 y UL 508
Tensión de ensayo dieléctrico	2,5 kV CA, 50 Hz, durante 1 min, conforme a IEC 60255-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,6 cm
Paquete 1 Ancho	8,2 cm
Paquete 1 Longitud	9,5 cm
Paquete 1 Peso	104,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,535 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	75,0 cm
Paquete 3 Ancho	60,0 cm
Paquete 3 Longitud	80,0 cm
Paquete 3 Peso	81,06 kg

Vista 360º de HARMONY Control - Relé de control de voltaje trifásico 380...480vac, 2 c/o ref. RM22TR33 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
