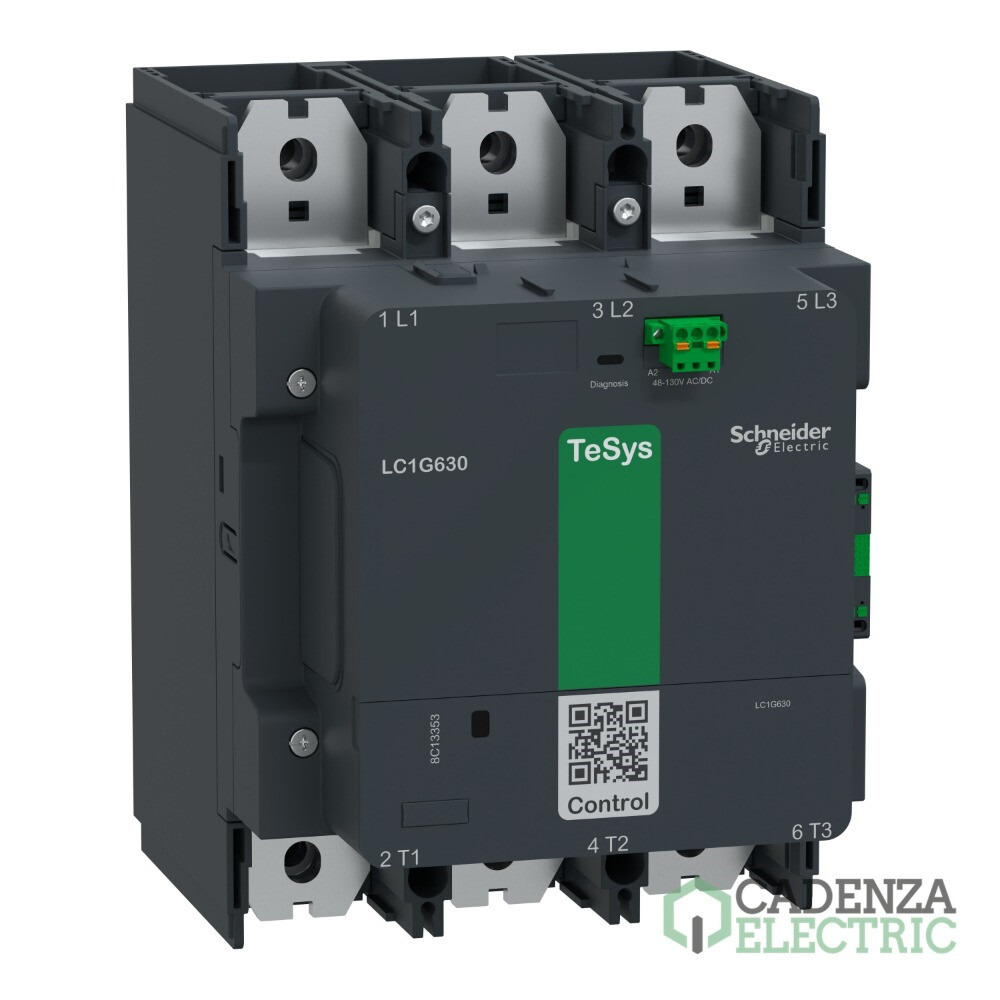

Contactor TeSys LC1G 630A 440V 3P AC3 Estándar bobina 100-250V CA-CC ref. LC1G630KUEN Schneider Electric

LC1G630KUEN | 3P | 630 A | 250 V CA | 440 V | AC3 | TeSys | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHLC1G630KUEN
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys LC1G (Antiguos LC1F)
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Giga
Tipo de producto o componente: Contactor
Corriente nominal: 1050 A
Corriente nominal: 630 A
Numero de polos: 3P
Tensión circuito de control: 100 V CA
Tensión circuito de control: 250 V CA
Tensión circuito de control: 100 V CC
Tensión circuito de control: 250 V CC
Tipo corriente circuito de control: CA
Tipo corriente circuito de control: CC
Aplicación del aparato: Conmutación de potencia
Aplicación del aparato: Control del motor
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Categoría de empleo: AC-4
Categoría de empleo: AC-5A
Categoría de empleo: AC-5B
Categoría de empleo: AC-6B
Categoría de empleo: AC-8B
Categoría de empleo: AC-20A
Categoría de empleo: DC-1
Categoría de empleo: DC-3
Categoría de empleo: DC-5
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor TeSys LC1G 630A 440V 3P AC3 Estándar bobina 100-250V CA-CC – referencia LC1G630KUEN de Schneider Electric.

Principal

Gama	TeSys
Gama de producto	TeSys Giga
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1G
aplicación del contactor	Power switching, Control del motor
categoría de empleo	AC-1, AC-3, AC-4, AC-4, AC-5A, AC-5B, AC-6b, AC-6B, AC-8b, AC-20A, DC-1, DC-3, DC-5
Número de polos	3P
[Ue] Tensión nominal de empleo	<= 1000 V AC 50/60 Hz, <= 460 V corriente continua
[Ie] Corriente nominal de empleo	1050 A (at <40 °C) at <= 1000 V AC-1, 630 A (at <60 °C) at <= 440 V AC-3
[Uc] tensión de circuito de control	100...250 V AC 50/60 Hz, 100...250 V corriente continua
límites de tensión del circuito de control	Operactiva: 0.8 Uc Min...1.1 Uc Max (at <60 °C), Desconexión: 0.1 Uc Max...0.45 Uc Min (at <60 °C)

Complementario

[Uimp] Resistencia a picos de tensión	8 kV
Categoría de sobretensión	III
[Ith] Corriente térmica convencional	1050 A (at 40 °C)
Poder de corte asignado	5550 A at 440 V
[Icw] Corriente temporal admisible	5,05 kA - 10 s, 4,4 kA - 30 s, 3,4 kA - 1 min, 2,2 kA - 3 min, 1,6 kA - 10 min
fusible asociado	630 A aM at <= 440 V for motor, 500 A aM at <= 690 V for motor, 1250 A gG at <= 690 V
impedancia media	0,000065 Ohm
[Ui] Tensión nominal de aislamiento	1000 V
potencia disipada por polo	70 W AC-1 - Ith 1050 A, 26 W AC-3 - Ith 630 A
Código de compatibilidad	LC1K
composición de los polos de contacto	3 NA
Opciones de los contactos auxiliares	1 NA + 1 NC
potencia del motor en kW	180 kW at 230 V AC 50/60 Hz (AC-4), 315 kW at 400 V AC 50/60 Hz (AC-4), 335 kW at 415 V AC 50/60 Hz (AC-4), 355 kW at 440 V AC 50/60 Hz (AC-4), 375 kW at 500 V AC 50/60 Hz (AC-4), 500 kW at 690 V AC 50/60 Hz (AC-4), 450 kW at 1000 V AC 50/60 Hz (AC-4), 200 kW at 230 V AC 50/60 Hz (AC-3), 335 kW at 400 V AC 50/60 Hz (AC-3), 375 kW at 415 V AC 50/60 Hz (AC-3), 400 kW at 440 V AC 50/60 Hz (AC-3), 400 kW at 500 V AC 50/60 Hz (AC-3), 500 kW at 690 V AC 50/60 Hz (AC-3), 450 kW at 1000 V AC 50/60 Hz (AC-3), 180 kW at 230 V AC 50/60 Hz (AC-4), 315 kW at 400 V AC 50/60 Hz (AC-4), 335 kW at 415 V AC 50/60 Hz (AC-4), 355 kW at 440 V AC 50/60 Hz (AC-4), 375 kW at 500 V AC 50/60 Hz (AC-4), 450 kW at 690 V AC 50/60 Hz (AC-4), 355 kW at 1000 V AC 50/60 Hz (AC-4)
potencia del motor en HP	250 hp at 200/208 V 60 Hz, 300 hp at 230/240 V 60 Hz, 600 hp at 460/480 V 60 Hz, 700 hp at 575/600 V 60 Hz
Irms poder de conexión nominal	7220 A at 440 V
característica de la bobina	Limitador de picos bidireccional integrado
nivel de fiabilidad de seguridad	B10d = 100000 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 1800000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	5 Mciclos
inrush power in VA (50/60 Hz, AC)	800 VA
inrush power in W (DC)	680 W
hold-in power consumption in VA (50/60 Hz, AC)	15,0 VA
hold-in power consumption in W (DC)	9,5 W
Duración de maniobra	40...70 ms cierre, 15...50 ms apertura
rango de operación	600 cyc/h AC-3, 600 cyc/h AC-4, 300 cyc/h AC-1, 150 cyc/h AC-4
Conexiones - terminales	Circuito de alimentación: Barra 2 - busbar cross section: 52 x 20 mm, Circuito de alimentación: terminales cerrados 1 185 mm², Circuito de alimentación: conexión atornillada, Circuito de control: push-in 1 0,2…2,5 mm² - cable stiffness: filamentos sólidos sin terminal, Circuito de control: push-in 1 0,25…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: push-in 2 0,5…1,0 mm² con terminal, Circuito de control: push-in 0,75…2,5 mm² - cable stiffness: filamentos sólidos sin terminal, Circuito de control: push-in 0,75…2,5 mm² - cable stiffness: flexible con terminal
Paso de conexión	70 mm
Soporte de montaje	Placa
Normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, JIS C8201-5-1
normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, JIS C8201-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-1, UL 60335-2-40:Annex JJ
Certificaciones de producto	Esquema CB, CCC, cULus, CE, UKCA, EU-RO-MR by DNV-GL
par de apriete	58 N.m
Altura	284 mm
Ancho	211 mm
Profundidad	266 mm
Peso del producto	14,2 kg

Entorno

Grado de protección IP	IP2X frontal con cubiertas acorde a IEC 60529, IP2X frontal con cubiertas acorde a VDE 0106
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-60…80 °C
resistencia mecánica	Vibraciones 5…300 Hz 2 gn contactor sellado, Vibraciones 5…300 Hz 4 gn cierre del contactor, Impactos 10 gn 11 ms contactor sellado, Impactos 15 gn 11 ms cierre del contactor
Color	Gris oscuro
Tratamiento de protección	TH
temperatura ambiente admisible alrededor del dispositivo	-40…70 °C a Uc

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	30,000 cm
Paquete 1 Ancho	34,500 cm
Paquete 1 Longitud	51,000 cm
Paquete 1 Peso	16,422 kg
Tipo de unidad de paquete 2	S06
Número de unidades en el paquete 2	2
Paquete 2 Altura	75,000 cm
Paquete 2 Ancho	60,000 cm
Paquete 2 Longitud	80,000 cm
Paquete 2 Peso	42,844 kg

Productos compatibles con Contactor TeSys LC1G 630A 440V 3P AC3 Estándar bobina 100-250V CA-CC

Este Contactor TeSys LC1G 630A 440V 3P AC3 Estándar bobina 100-250V CA-CC, referencia LC1G630KUEN de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

Control module,TeSys Giga,100…250V AC/DC,for LC1G630-800/3P standard version — referencia LX1G3TKUEN de Schneider Electric.
Kit de módulo de conmutación de 3 polos para TeSys G630-800 — referencia LA9G3TA de Schneider Electric.

Auxiliares compatibles

Contacto auxiliar 1NO + 1NC Terminales de resorte R1 / L1 TeSys G — referencia LAG8N113P de Schneider Electric.
Contacto auxiliar 1NO + 1NC Terminales de resorte TeSys G — referencia LAG8N113 de Schneider Electric.
Contacto auxiliar 2NO Terminales de resorte R1 / L1 TeSys G — referencia LAG8N203P de Schneider Electric.
Contacto auxiliar 2NO Terminales de resorte TeSys G — referencia LAG8N203 de Schneider Electric.

Accesorios compatibles

Enclavamiento mecánico para contactor Tesys G con bastidor idéntico — referencia LA9G970 de Schneider Electric.
Enclavamiento mecánico para contactor Tesys G630-800 con bastidor idéntico — referencia LA9G973 de Schneider Electric.
Enclavamiento mecánico para contactor TeSys Giga LC1G630-800 con LC1G265-500 — referencia LA9G972 de Schneider Electric.
Base de reequipamiento para contactor TeSys Giga LC1G630-800 — referencia LA9GRFB3 de Schneider Electric.
Separador de fases tripolar TeSys G115-500 — referencia LA9G3801 de Schneider Electric.
Cubiertas de terminales 3 polos TeSys G630-800 — referencia LA9G3703 de Schneider Electric.
Kit de barras de inversión de 3 polos para TeSys G630-800 — referencia LA9G3762 de Schneider Electric.
Kit de barras de cambio de 3 polos para TeSys G630-800 — referencia LA9G3752 de Schneider Electric.
Extensiones de terminales flexibles para el contactor TeSys Giga LC1G630-800 para alinearlo con el MCCB, 3 polos — referencia LA9G3113 de Schneider Electric.
