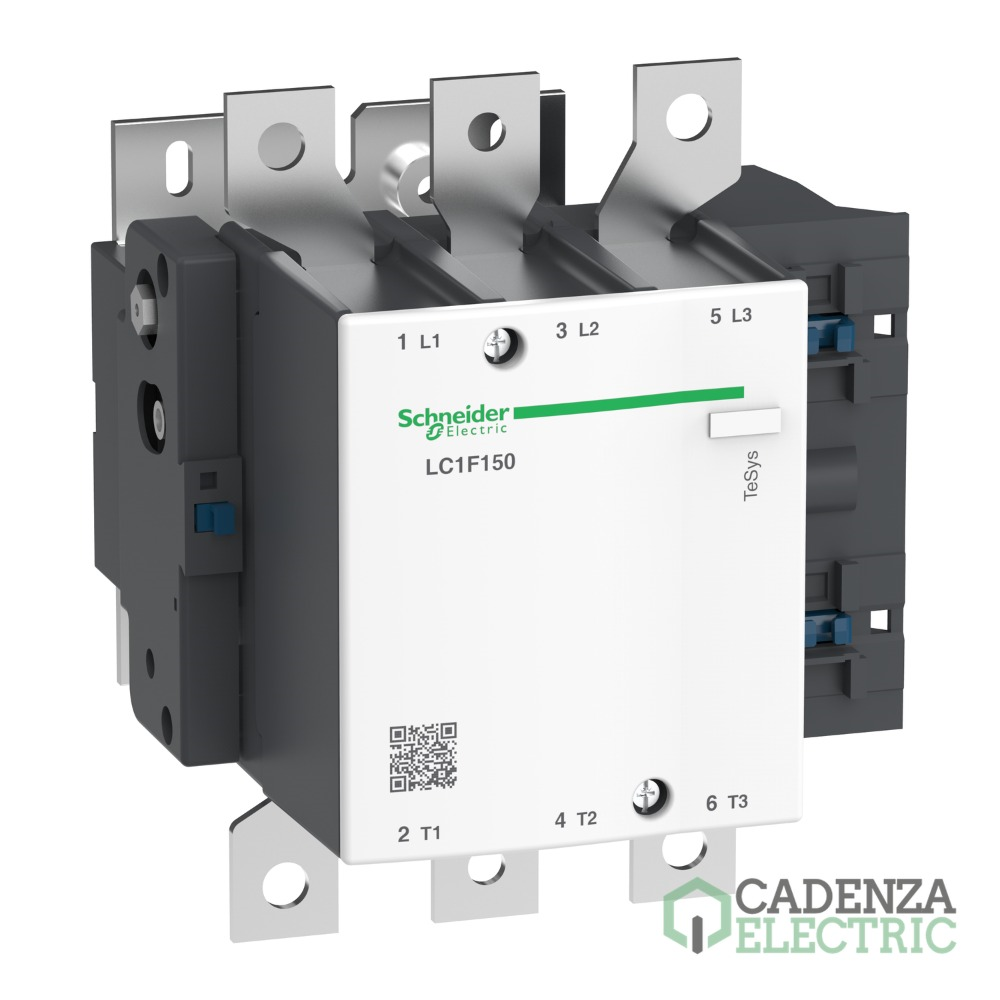

Contactor TeSys F 3P 150 A AC-3 75 kW sin bobina ref. LC1F150 Schneider Electric

LC1F150 | 3P | 150 A | AC-3 | 75 kW | TeSys F | Contactor | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00590
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys LC1G (Antiguos LC1F)
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Contactor
Potencia del motor en KW: 75 kW
Potencia del motor en KW: 80 kW
Potencia del motor en KW: 90 kW
Potencia del motor en KW: 40 kW
Potencia del motor en KW: 100 kW
Potencia del motor en KW: 22 kW
Corriente nominal: 250 A
Corriente nominal: 150 A
Numero de polos: 3P
Tipo de contactos: 3 NA
Aplicación del aparato: Carga resistiva
Aplicación del aparato: Control del motor
Categoría de empleo: AC-1
Categoría de empleo: AC-4
Categoría de empleo: AC-3
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor TeSys F 3P 150 A AC-3 75 kW sin bobina – referencia LC1F150 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys F
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1F
aplicación del contactor	Carga resistiva, Control del motor
categoría de empleo	AC-1, AC-4, AC-3
Número de polos	3P
power pole contact composition	3 NA
[Ue] Tensión nominal de empleo	<= 690 V AC 50/60 Hz, <= 460 V corriente continua
[Ie] Corriente nominal de empleo	250 A 40 °C) en <= 440 V AC-1, 150 A 55 °C) en <= 440 V AC-3
potencia del motor en kW	75 kW at 380...400 V AC 50/60 Hz (AC-3), 80 kW at 415 V AC 50/60 Hz (AC-3), 80 kW at 440 V AC 50/60 Hz (AC-3), 90 kW at 500 V AC 50/60 Hz (AC-3), 40 kW at 220...240 V AC 50/60 Hz (AC-3), 100 kW at 660...690 V AC 50/60 Hz (AC-3), 22 kW at 400 V AC 50/60 Hz (AC-4)

Complementario

[Uc] tensión de circuito de control	24...575 V CA 40...400 Hz con bobina LX1 / LX9, 24...460 V DC con bobina LX4, 100...250 V CA 50/60 Hz con bobina LXE, 100...380 V DC con bobina LXE
[Uimp] Resistencia a picos de tensión	8 kV
Categoría de sobretensión	III
[Ith] Corriente térmica convencional	250 A (at 40 °C)
Irms poder de conexión nominal	1500 A conforming to IEC 60947-4-1
Poder de corte asignado	1200 A conforming to IEC 60947-4-1
[Icw] Corriente temporal admisible	1200 A 40 °C - 10 s, 700 A 40 °C - 30 s, 600 A 40 °C - 1 min, 450 A 40 °C - 3 min, 350 A 40 °C - 10 min
fusible asociado	160 A aM at <= 440 V, 250 A gG at <= 440 V
impedancia media	0,35 mOhm - Ith 250 A 50 Hz
[Ui] Tensión nominal de aislamiento	1000 V acorde a IEC 60947-4-1, 1500 V acorde a VDE 0110 gr C
potencia disipada por polo	22 W AC-1, 8 W AC-3
límites de tensión del circuito de control	Operactiva: 0.85...1.1 Uc AC 40...400 Hz con bobina LX1 / LX9, Desconexión: 0.2...0.55 Uc AC 40...400 Hz con bobina LX1 / LX9, Operactiva: 0.85...1.1 Uc corriente continua con bobina LX4, Desconexión: 0,15...0,2 Uc corriente continua con bobina LX4, Operactiva: 85...275 V AC 50/60 Hz con bobina LXE, Desconexión: 0...60 V AC 50/60 Hz con bobina LXE, Operactiva: 85...418 V corriente continua con bobina LXE, Desconexión: 0...45 V corriente continua con bobina LXE
disipación de calor	5,9…7,2 W, 2,2…2,5 W
Duración de maniobra	35 ms cierre para con bobina LX1 / LX9, 130 ms apertura para con bobina LX1 / LX9, 30...40 ms cierre para con bobina LX4, 30...50 ms apertura para con bobina LX4, 40...80 ms cierre para con bobina LXE, 6...54 ms apertura para con bobina LXE
Soporte de montaje	Placa
Normas	IEC 60947-4-1, EN 60947-4-1, En> 40 A, EN 60947-1, JIS C8201-4-1
Certificaciones de producto	RINA, CSA, BV, RMROS, LROS (Lloyds Register of Shipping), DNV, ABS, UL, CB, UKCA
Tipo de conexión	Circuito de alimentación terminales cerrados 1 cable(s) 120 mm² - sección barra colectora: 25 x 3 mm, Circuito de alimentación conector 1 cable(s) 120 mm², Circuito de alimentación Barra 2 cable(s) , Circuito de alimentación conexión atornillada, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…4 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm²sólido sin extremidad de cable, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm², Circuito de control Bornas tornillo 2 cable(s) 1…4 mm², Circuito de control Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²flexible sin extremidad de cable, Circuito de control Bornas tornillo 1,0 cable(s) 0,25…2,5 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²sólido sin extremidad de cable
par de apriete	Circuito de alimentación 18 N.m, Circuito de control 1,2 N.m, Circuito de control 0,6 N.m
Durabilidad mecánica	10 Mciclos
Consumo a la llamada en VA	690…855 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9, 543…665 VA (at 20 °C)con bobina LX4, 280…310 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE, 270…320 VA (at 20 °C)con bobina LXE
consumo de mantenimiento en VA	6,6…8,1 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9, 3,94…4,83 VA (at 20 °C)con bobina LX4, 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE, 2,5…4,0 VA (at 20 °C)con bobina LXE
rango de operación	2400 cyc/h en <55 °C
Código de compatibilidad	LC1F

Entorno

Grado de protección IP	IP2X frontal con cubiertas acorde a IEC 60529, IP2X frontal con cubiertas acorde a VDE 0106
Tratamiento de protección	TH
Temperatura ambiente de operación	-40…60 °C
Temperatura ambiente de almacenamiento	-60…80 °C
temperatura ambiente admisible alrededor del dispositivo	60…70 °C a Uc
altitud máxima de funcionamiento	3000 m sin reducción de la potencia nominal
resistencia mecánica	Vibraciones contactor abierto 2 Gn, 5...300 Hz, Vibraciones conector cerrado 6 Gn, 5...300 Hz, Impactos contactor abierto 9 Gn para 1/2 onda sinusoidal (11 ms), Impactos conector cerrado 15 Gn para 1/2 onda sinusoidal (11 ms)
Altura	170 mm
Ancho	163,5 mm
Profundidad	171 mm
Peso del producto	3,83 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	22,000 cm
Paquete 1 Ancho	19,600 cm
Paquete 1 Longitud	24,000 cm
Paquete 1 Peso	3,588 kg
Tipo de unidad de paquete 2	P06
Número de unidades en el paquete 2	18
Paquete 2 Altura	75,000 cm
Paquete 2 Ancho	60,000 cm
Paquete 2 Longitud	80,000 cm
Paquete 2 Peso	74,000 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
