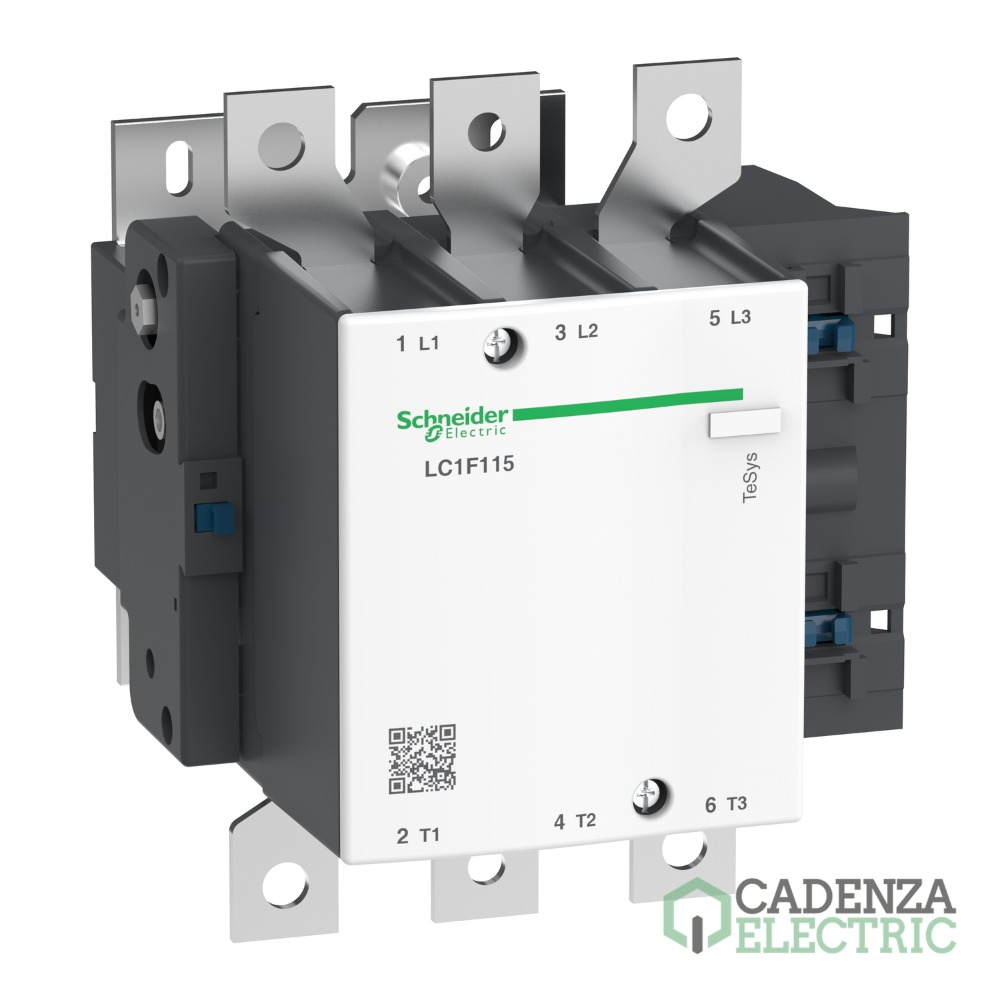

Contactor LC1F - 115A AC3 3P sem bobina ref. LC1F115 Schneider Electric

LC1F115 | 3P | 115 A | AC3 | TeSys | Contactor | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHLC1F115
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys LC1G (Antiguos LC1F)
Marca: Schneider Electric
Calibre cable: 95 mm²
Calibre cable: 1-4 mm²
Calibre cable: 1-2,5 mm²
Calibre cable: 0,2-2,5 mm²
Calibre cable: 0,25-2,5 mm²
Gama: TeSys
Tipo de producto o componente: Contactor
Numero de polos: 3P
Tipo de contactos: 3 NA
Aplicación del aparato: Carga resistiva
Aplicación del aparato: Control del motor
Categoría de empleo: AC-1
Categoría de empleo: AC-4
Categoría de empleo: AC-3
Consumo de potencia en va: 590-855 VA
Consumo de potencia en va: 543-665 VA
Consumo de potencia en va: 280-310 VA
Consumo de potencia en va: 270-320 VA
Consumo de potencia en va: 6,6-8,1 VA
Consumo de potencia en va: 3,94-4,83 VA
Consumo de potencia en va: 4,5-7 VA
Consumo de potencia en va: 2,5-4 VA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor LC1F - 115A AC3 3P sem bobina – referencia LC1F115 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys F
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1F
aplicación del contactor	Carga resistiva, Control del motor
categoría de empleo	AC-1, AC-4, AC-3
Número de polos	3P
power pole contact composition	3 NA
Certificaciones de producto	RINA, ABS, CSA, DNV, RMROS, BV, LROS (Lloyds Register of Shipping), UL, CB, UKCA
Tipo de conexión	Circuito de alimentación terminales cerrados 1 cable(s) 95 mm², Circuito de alimentación conector 1 cable(s) 95 mm², Circuito de alimentación Barra 2 cable(s) - sección barra colectora: 20 x 3 mm, Circuito de alimentación conexión atornillada, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…4 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm²sólido sin extremidad de cable, Circuito de control Bornas tornillo 1 cable(s) 1…4 mm², Circuito de control Bornas tornillo 2 cable(s) 1…4 mm², Circuito de control Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²flexible sin extremidad de cable, Circuito de control Bornas tornillo 1,0 cable(s) 0,25…2,5 mm²flexible con extremo de cable, Circuito de control Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²sólido sin extremidad de cable
par de apriete	Circuito de alimentación 10 N.m, Circuito de control 1,2 N.m, Circuito de control 0,6 N.m
Durabilidad mecánica	10 Mciclos
Consumo a la llamada en VA	590…855 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX9, 543…665 VA (at 20 °C)con bobina LX4, 280…310 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE, 270…320 VA (at 20 °C)con bobina LXE
consumo de mantenimiento en VA	6,6…8,1 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX9, 3,94…4,83 VA (at 20 °C)con bobina LX4, 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE, 2,5…4,0 VA (at 20 °C)con bobina LXE
rango de operación	2400 cyc/h en <55 °C
Código de compatibilidad	LC1F

Entorno

Grado de protección IP	IP2X frontal con cubiertas acorde a IEC 60529, IP2X frontal con cubiertas acorde a VDE 0106
Tratamiento de protección	TH
Temperatura ambiente de operación	-40…60 °C
Temperatura ambiente de almacenamiento	-60…80 °C
temperatura ambiente admisible alrededor del dispositivo	60…70 °C a Uc
altitud máxima de funcionamiento	3000 m sin reducción de la potencia nominal
resistencia mecánica	Vibraciones contactor abierto 2 Gn, 5...300 Hz, Vibraciones conector cerrado 6 Gn, 5...300 Hz, Impactos contactor abierto 9 Gn para 1/2 onda sinusoidal (11 ms), Impactos conector cerrado 15 Gn para 1/2 onda sinusoidal (11 ms)
Altura	162 mm
Ancho	163,5 mm
Profundidad	171 mm
Peso del producto	3,83 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	22,000 cm
Paquete 1 Ancho	20,000 cm
Paquete 1 Longitud	24,500 cm
Paquete 1 Peso	3,522 kg
Tipo de unidad de paquete 2	P06
Número de unidades en el paquete 2	18
Paquete 2 Altura	75,000 cm
Paquete 2 Ancho	60,000 cm
Paquete 2 Longitud	80,000 cm
Paquete 2 Peso	71,896 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
