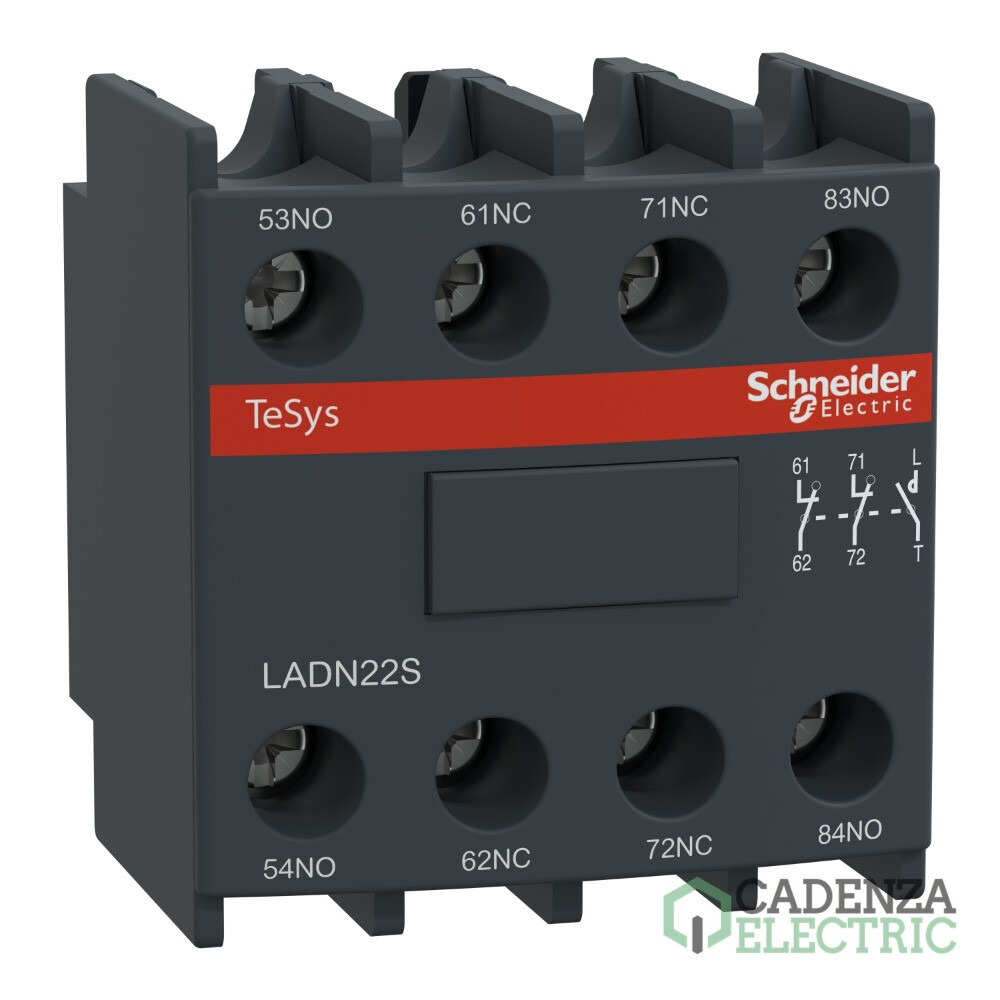

Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja ref.

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLADN22S
Código de producto:
Código de proveedor:
Más en Accesorios y auxiliares para contactores TeSys D
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliares
Corriente nominal: 6 A
Corriente nominal: 1,04 A
Corriente nominal: 0,55 A
Corriente nominal: 0,1 A
Corriente termica convencional: 10 A
Tipo de contactos: 2 NA + 2 NC
Compatibilidad de gama: TeSys Deca CAD
Compatibilidad de gama: TeSys Deca LC1D
Compatibilidad de gama: TeSys G LC1F
Compatibilidad de gama: TeSys G CR1F
Compatibilidad de gama: TeSys F CAD
Compatibilidad de gama: TeSys F LC1D
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja – referencia LADN22S de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys DF
Tipo de producto o componente	Bloque de contactos auxiliares
Nombre abreviado del equipo	LADN
Compatibilidad de gama	TeSys Deca CAD, TeSys Deca LC1D, TeSys G LC1F, TeSys G CR1F, TeSys F CAD, TeSys F LC1D
Ubicación de montaje	Frontal
composición de los polos de contacto	2 NA + 2 NC
Contacts operation	Instantáneo
[Ue] Tensión nominal de empleo	690 V AC 25...400 Hz
[Ie] Corriente nominal de empleo	6 A at 120 V AC-15, 1,04 A at 690 V AC-15, 0,55 A at 125 V DC-13, 0,1 A at 600 V DC-13
[Ui] Tensión nominal de aislamiento	690 V acorde a IEC 60947-5-1, 600 V acorde a UL, 600 V acorde a CSA
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Normas	UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, EN 50012, EN/IEC 60947-5-1
Certificaciones de producto	CB, UL, CSA, CCC, UKCA

Complementario

Irms poder de conexión nominal	140 A AC conforming to IEC 60947-5-1, 250 A corriente continua conforming to IEC 60947-5-1
rango temporal admisible	100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Tipo de protección	Fusible gG 10 A
Durabilidad mecánica	30 Mciclos
corriente mínima de conmutación	5 mA
tensión mínima de conmutación	17 V
tiempo de no superposición	1,5 ms en desexcitación sin solapamiento entre contactos NC y NA, 1,5 ms en excitación sin solapamiento entre contactos NC y NA
resistencia de aislamiento	> 10 MOhm
Tipo de conexión	Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 1…4 mm²rígido sin extremidad de cable, Bornas tornillo 2 cable(s) 1…4 mm²rígido sin extremidad de cable
par de apriete	1,7 N.m - con destornillador plano Ø 6, 1,7 N.m - con destornillador Philips nº 2, 1,7 N.m - con destornillador pozidriv No 2
Altura	48 mm
Ancho	44 mm
Profundidad	42 mm
Peso del producto	0,05 kg
Color	Rojo (RAL 3000)

Entorno

Características ambientales	Ambiente normal
Grado de protección IP	IP20 conforming to IEC 60529
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de almacenamiento	-60…80 °C
Temperatura ambiente de operación	-5…60 °C
altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,8 cm
Paquete 1 Ancho	4,8 cm
Paquete 1 Longitud	5,2 cm
Paquete 1 Peso	70,0 g
Tipo de unidad de paquete 2	S01
Número de unidades en el paquete 2	32
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	15,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	2,24 kg

Productos compatibles con Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja

Este Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja, referencia LADN22S de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor auxiliar TeSys CAD323 - 3NA+2NF 24VCC — referencia CAD32BD de Schneider Electric.
Contactor Auxiliar TeSys D 3NA+2NC 10A 220VAC — referencia CAD32M7 de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 230VCA — referencia CAD32P7 de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 110VCA — referencia CAD32F7 de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 48VCA — referencia CAD32E7 de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 24VCC — referencia CAD50BD de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 110VCC — referencia CAD32FD de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 110VCA — referencia CAD50F7 de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 230VCA — referencia CAD50P7 de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 24VCA — referencia CAD32B7 de Schneider Electric.
Contactor Auxiliar TeSys D 5NA 10A 220VAC — referencia CAD50M7 de Schneider Electric.
Contactor Auxiliar TeSys D 3NA+2NC 10A 120VAC — referencia CAD32G7 de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 220VCC — referencia CAD32MD de Schneider Electric.
Contactor auxiliar TeSys CAD323 - 3NA+2NF 400VCA — referencia CAD32V7 de Schneider Electric.
Contactor Auxiliar TeSys D 3NA+2NC 10A 125VDC — referencia CAD32GD de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 48VCA — referencia CAD50E7 de Schneider Electric.
relé de control - 3 NA + 2 NC - <= 690 V - bobina 240 V CA — referencia CAD32U7 de Schneider Electric.
Contactor auxiliar TeSys CAD50 - 5NA 24VCA — referencia CAD50B7 de Schneider Electric.
relé de control - 3 NA + 2 NC - <= 690 V - bobina 480 V CA — referencia CAD32T7 de Schneider Electric.
contator TeSys K, D, S - CAD-50 - 5 NA + 0 NF - instantâneo - 10 A - 120 V CA — referencia CAD50G7 de Schneider Electric.
