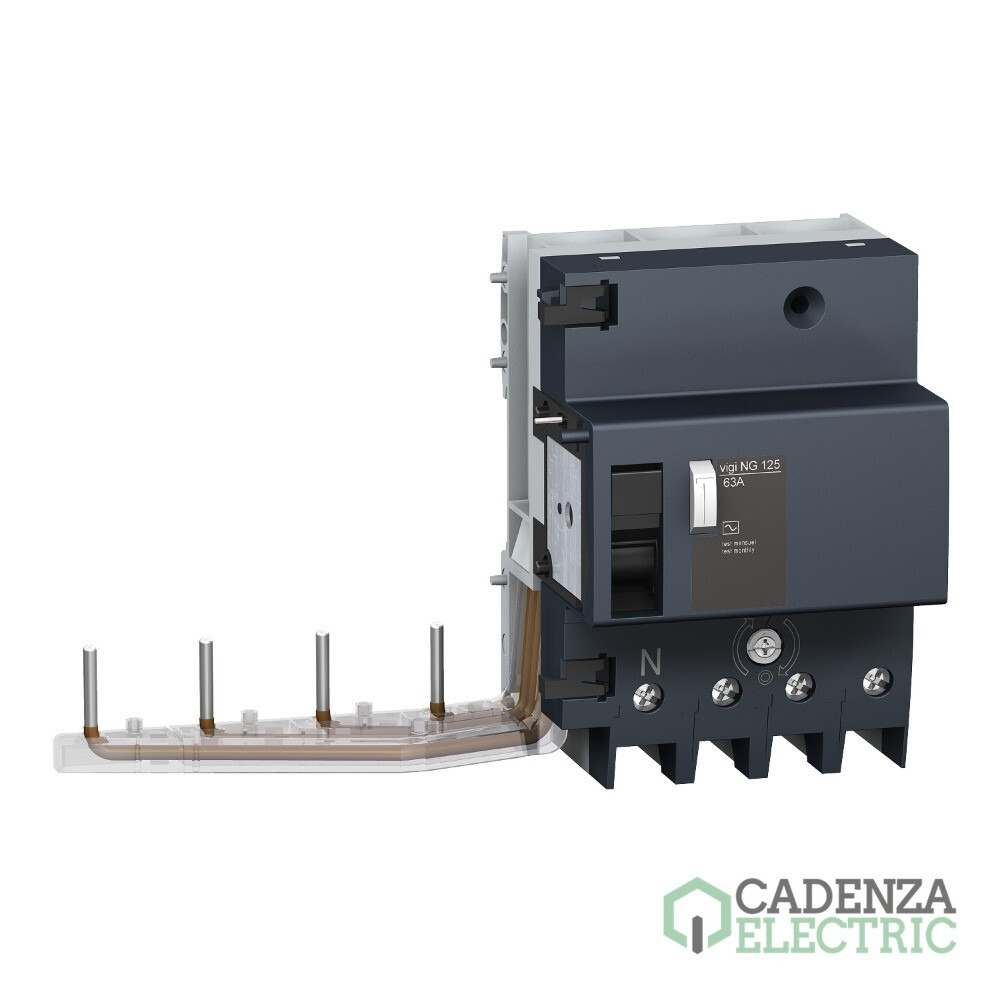

VIGI NG125 AC 4P 63A 300mA ref. 19005 Schneider Electric

19005 | 4P | 63 A | 300 mA | Tipo AC | Vigi NG125 | Bloque Vigi | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00159
Código de producto:
Código de proveedor:
Más en 4P
Más en Bloques Vigi para NG125
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Tipo de producto o componente: Bloque Vigi
Corriente nominal: 63 A
Clase de protección diferencial: AC
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de VIGI NG125 AC 4P 63A 300mA – referencia 19005 de Schneider Electric.

Principal

Tipo de producto o componente	Bloque Vigi
Nombre abreviado del equipo	Vigi NG125
Número de polos	4P
[In] Corriente nominal	63 A
Tipo de red	AC
sensibilidad de fuga a tierra	300 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo AC

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230...415 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz acorde a IEC/EN 60947-2
[Uimp] Resistencia a picos de tensión	8 kV acorde a IEC/EN 60947-2
Soporte de montaje	Carril DIN simétrico de 35 mm
conexión eléctrica a MCB	Mediante tornillos
pasos de 9 mm	9
Altura	118 mm
Ancho	189 mm
Profundidad	81 mm
Peso del producto	0,45 kg
Durabilidad eléctrica	10000 ciclos acorde a IEC/EN 60947-2
Conexiones - terminales	Terminales de tipo túnel1…35 mm² flexible, Terminales de tipo túnel1,5…50 mm² rígido
longitud de cable pelado para conectar bornas	20 mm
par de apriete	3,5 N.m

Entorno

Normas	IEC/EN 60947-2:Annex B
Grado de protección IP	IP40 conforming to IEC/EN 60947-2
Grado de contaminación	3 acorde a IEC/EN 60947-2
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 3000 A acorde a IEC/EN 60947-2
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,5 cm
Paquete 1 Ancho	13,5 cm
Paquete 1 Longitud	26,0 cm
Paquete 1 Peso	519,0 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	8
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,639 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con VIGI NG125 AC 4P 63A 300mA

Este VIGI NG125 AC 4P 63A 300mA, referencia 19005 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Magnetotérmico, Acti9 NG125N, 4P, 63 A, C curva, 25 kA (IEC 60947-2) — referencia 18656 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 40 A, C curva, 25 kA (IEC 60947-2) — referencia 18654 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 32 A, C curva, 25 kA (IEC 60947-2) — referencia 18653 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 32 A, C curva, 50 kA (IEC 60947-2) — referencia 18825 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 50 A, C curva, 25 kA (IEC 60947-2) — referencia 18655 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 32 A, D curva, 50 kA (IEC 60947-2) — referencia 18861 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 63 A, C curva, 50 kA (IEC 60947-2) — referencia 18828 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 63 A, C curva, 50 kA (IEC 60947-2) — referencia 18817 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 63 A, D curva, 50 kA (IEC 60947-2) — referencia 18864 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 40 A, C curva, 50 kA (IEC 60947-2) — referencia 18826 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 16 A, C curva, 50 kA (IEC 60947-2) — referencia 18811 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 25 A, C curva, 50 kA (IEC 60947-2) — referencia 18813 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 25 A, C curva, 25 kA (IEC 60947-2) — referencia 18652 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 32 A, C curva, 50 kA (IEC 60947-2) — referencia 18814 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 10 A, C curva, 50 kA (IEC 60947-2) — referencia 18810 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 16 A, C curva, 50 kA (IEC 60947-2) — referencia 18822 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 10 A, C curva, 50 kA (IEC 60947-2) — referencia 18821 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 16 A, C curva, 25 kA (IEC 60947-2) — referencia 18650 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 40 A, C curva, 50 kA (IEC 60947-2) — referencia 18815 de Schneider Electric.

Auxiliares compatibles

MXV NG125 — referencia 19060 de Schneider Electric.
SDV NO NG125 — referencia 19058 de Schneider Electric.
SDV NF NG125 — referencia 19059 de Schneider Electric.

Accesorios compatibles

Cubrebornes tetrapolar Vigi NG125 — referencia 19076 de Schneider Electric.
