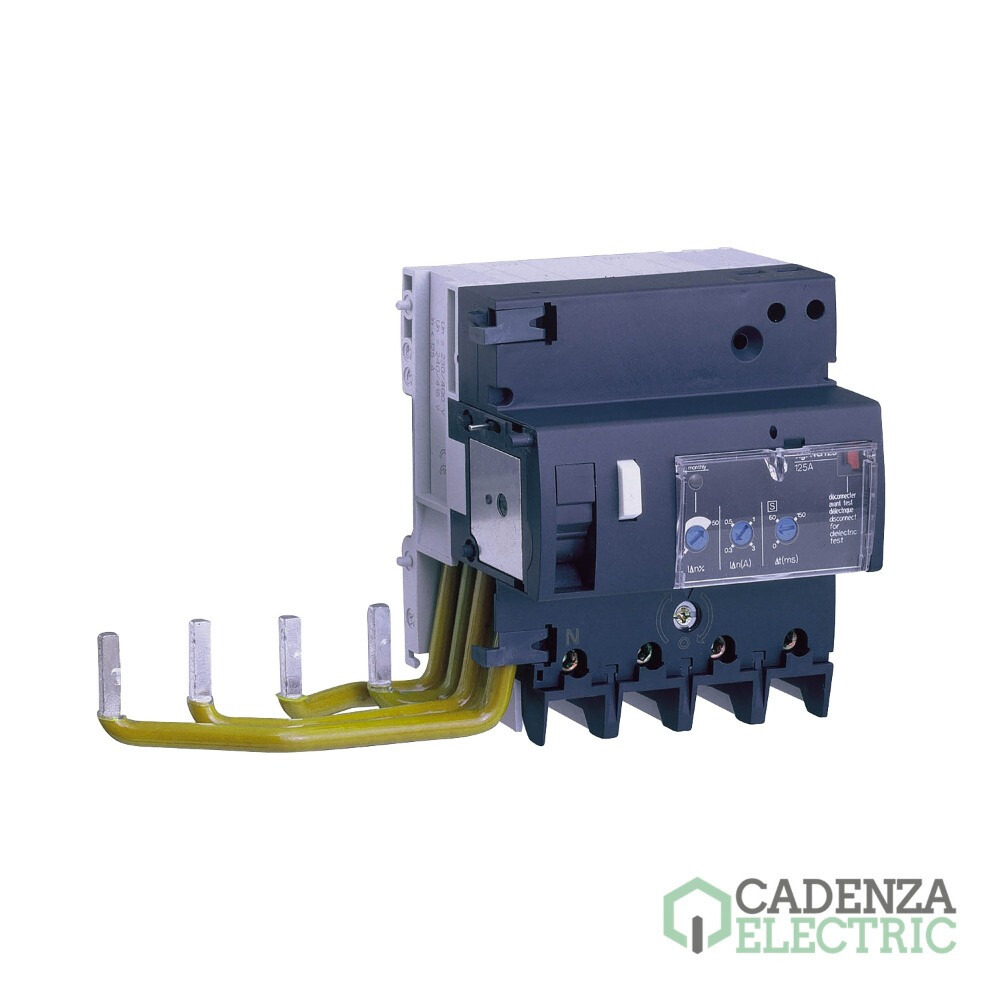

VIGI NG125 A 4P 125A I/S ref. 19046 Schneider Electric

19046 | 4P | 125 A | 300 mA | Tipo A | Bloque Vigi | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00162
Código de producto:
Código de proveedor:
Más en 4P
Más en Bloques Vigi para NG125
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Sensibilidad de disparo: 1000 mA
Sensibilidad de disparo: 500 mA
Tipo de producto o componente: Bloque Vigi
Corriente nominal: 125 A
Clase de protección diferencial: A
Ajuste de la temporización diferencial: Instantáneo
Ajuste de la temporización diferencial: Selectivo
Ajuste de la temporización diferencial: Ajustable
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de VIGI NG125 A 4P 125A I/S – referencia 19046 de Schneider Electric.

Principal

Tipo de producto o componente	Bloque Vigi
Nombre abreviado del equipo	Vigi NG125
Número de polos	4P
[In] Corriente nominal	125 A
Tipo de red	AC
sensibilidad de fuga a tierra	300 mA, 1000 mA, 500 mA
retardo de la protección contra fugas a tierra	Protección instantánea/selectiva ajustable
clase de protección contra fugas a tierra	Tipo A

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230...415 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz acorde a IEC/EN 60947-2
[Uimp] Resistencia a picos de tensión	8 kV acorde a IEC/EN 60947-2
Soporte de montaje	Carril DIN simétrico de 35 mm
conexión eléctrica a MCB	Mediante tornillos
pasos de 9 mm	11
Altura	118 mm
Ancho	207 mm
Profundidad	81 mm
Peso del producto	0,8 kg
Durabilidad eléctrica	10000 ciclos acorde a IEC/EN 60947-2
Conexiones - terminales	Terminales de tipo túnel10…50 mm² flexible, Terminales de tipo túnel16…70 mm² rígido
longitud de cable pelado para conectar bornas	20 mm
par de apriete	6 N.m

Entorno

Normas	IEC/EN 60947-2:Annex B
Grado de protección IP	IP40 conforming to IEC/EN 60947-2
Grado de contaminación	3 acorde a IEC/EN 60947-2
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 5000 A acorde a IEC/EN 60947-2
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,1 cm
Paquete 1 Ancho	13,5 cm
Paquete 1 Longitud	25,0 cm
Paquete 1 Peso	849,0 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	8
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	7,208 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con VIGI NG125 A 4P 125A I/S

Este VIGI NG125 A 4P 125A I/S, referencia 19046 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Magnetotérmico, Acti9 NG125N, 4P, 80 A, C curva, 25 kA (IEC 60947-2) — referencia 18658 de Schneider Electric.
Interruptor magnetotérmico; Acti9 NG125N; 4P; 125 A; curva C; 25 kA — referencia 18662 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 100 A, C curva, 25 kA (IEC 60947-2) — referencia 18660 de Schneider Electric.
Magnetotérmico, Acti9 NG125A, 4P, 125 A, C curva, 16 kA (IEC 60947-2) — referencia 18609 de Schneider Electric.
Magnetotérmico, Acti9 NG125A, 4P, 100 A, C curva, 16 kA (IEC 60947-2) — referencia 18608 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 80 A, C curva, 50 kA (IEC 60947-2) — referencia 18818 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 125 A, D curva, 25 kA (IEC 60947-2) — referencia 18674 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 80 A, D curva, 25 kA (IEC 60947-2) — referencia 18672 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 80 A, C curva, 50 kA (IEC 60947-2) — referencia 18829 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 100 A, D curva, 25 kA (IEC 60947-2) — referencia 18673 de Schneider Electric.

Accesorios compatibles

BORNES 70mm2 NG125 80-125A CABLE ALUMI — referencia 19095 de Schneider Electric.
Cubrebornes tetrapolar Vigi NG125 — referencia 19078 de Schneider Electric.

Auxiliares compatibles

MXV NG125 — referencia 19060 de Schneider Electric.
SDV NO NG125 — referencia 19058 de Schneider Electric.
SDV NF NG125 — referencia 19059 de Schneider Electric.
