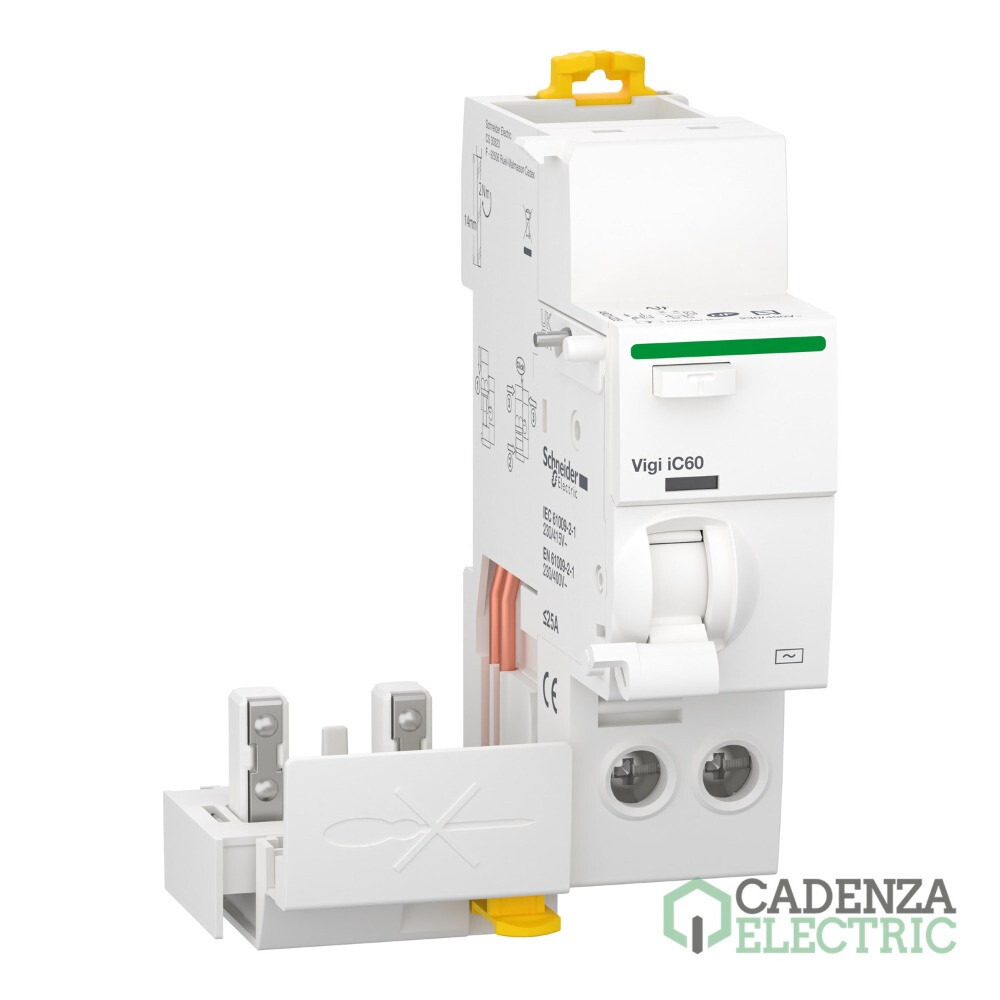

Quick Vigi iC60 2P 25A 300mA AC ref. A9Q14225 Schneider Electric

A9Q14225 | 2P | 25 A | 300 mA | Tipo AC | Vigi iC60 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9Q14225
Código de producto:
Código de proveedor:
Más en 2P
Más en Bloques Vigi para iC60
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Gama: Acti9
Pasos de 9mm (medio modulo): 3
Tipo de producto o componente: Bloque Vigi
Corriente nominal: 25 A
Clase de protección diferencial: AC
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 2P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Quick Vigi iC60 2P 25A 300mA AC – referencia A9Q14225 de Schneider Electric.

Principal

Gama	Acti 9
Tipo de producto o componente	Bloque Vigi
Nombre abreviado del equipo	Vigi iC60
Número de polos	2P
[In] Corriente nominal	25 A
sensibilidad de fuga a tierra	300 mA
retardo de la protección contra fugas a tierra	Instantáneo
Earth leakage protection type	Tipo AC
Tipo de red	AC
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230...415 V AC 50/60 Hz acorde a EN/IEC 61009-1, 230...415 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
Normas	EN/IEC 61009-1, EN/IEC 61009-2-1
pasos de 9 mm	3

Complementario

ubicación del dispositivo en el sistema	Salida
tecnologia de disparo corriente residual	Independiente de la tensión
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
Compatibilidad con sensores de corriente	Acti 9 Acti 9 iC60 RCBO, Acti 9 Acti 9 SBI
Compatibilidad del producto	Terminal
Señalizaciones en local	Indicador de disparo
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
conexión eléctrica a MCB	Enchufable
compatibilidad de bloque de distribución y embarrado tipo peine	Inferior SÍ
Altura	91 mm
anchura	27 mm
Profundidad	73,5 mm
Peso del producto	0,165 kg
Conexiones - terminales	Terminal tipo túnel inferior para 1 cable(s) 1…25 mm² rígido sin terminal, Terminal tipo túnel inferior para 1 cable(s) 1…16 mm² flexible sin terminal, Terminal tipo túnel inferior para 1 cable(s) 1…16 mm² flexible con terminal
longitud de cable pelado para conectar bornas	14 mm for Inferior connection
par de apriete	2 N.m Inferior

Entorno

Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 250 A acorde a IEC 61009-1
Temperatura ambiente de operación	-5…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	8,500 cm
Paquete 1 Ancho	9,000 cm
Paquete 1 Longitud	12,000 cm
Paquete 1 Peso	149,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	27
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	4,500 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	216
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	44,716 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Quick Vigi iC60 2P 25A 300mA AC

Este Quick Vigi iC60 2P 25A 300mA AC, referencia A9Q14225 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Tapa prec. Torn. Vigi iC60 (12 Ud) — referencia A9A26982 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.

Funciones principales

Interruptor magnetotérmico; Acti9 iC60N; 2P; 16 A; curva C; 6000 A/10 kA — referencia A9F79216 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 10 A; curva C; 66000 A/10 kA — referencia A9F79210 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 2 A; curva C; 6000 A/50 kA — referencia A9F74202 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 2P, 4 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) — referencia A9F74204 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 6 A; curva C; 6000 A/10 kA — referencia A9F79206 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 20 A; curva C; 6000 A/10 kA — referencia A9F79220 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 2P, 3 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) — referencia A9F74203 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 2P, 1 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) — referencia A9F74201 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 16 A, curva C — referencia A9F89216 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 10 A; curva D; 6000 A/10 kA — referencia A9F75210 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 1P+N; 10 A; curva C; 6000 A/10 kA — referencia A9F79610 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 1P+N; 16 A; curva C; 6000 A/10 kA — referencia A9F79616 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 16 A; curva D; 6000 A/10 kA — referencia A9F75216 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 2P, 2 A, D curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) — referencia A9F75202 de Schneider Electric.
Interruptor magnetotérmico 25A. Acti9 iC60N, 2P, curva C, 6000 A/10 kA — referencia A9F79225 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 10 A, curva C — referencia A9F89210 de Schneider Electric.
MAGNETOTERMICO C60N PIA 2P 10A CURVA B ref. A9F78210 — referencia A9F78210 de Schneider Electric.
Magnetotérmico, Acti9 iC60H, 2P, 2 A, C curva, 10000 A (IEC 60898-1), 70 kA (IEC 60947-2) — referencia A9F84202 de Schneider Electric.
Interruptor automático magnetotérmico iC60N - 2P - 16A - curva B ref. A9F78216 Schneider Electric — referencia A9F78216 de Schneider Electric.
Interruptor automático magnetotérmico iC60L - 2P - 16A - curva C ref. A9F94216 Schneider Electric — referencia A9F94216 de Schneider Electric.

Productos compatibles de comunicación

Sensor PowerTag 1P+N inferior — referencia A9MEM1522 de Schneider Electric.
PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
