Placa soporte, PrismaSeT P, para ComPacT NSX-INS250, fijación vertical, mando manual ref. LVS03420 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLVS03420
Código de producto:
Código de proveedor:
Más en 3P | 4P
Más en Nuevas Placas PrismaSeT G
Marca: Schneider Electric
Gama: PrismaSeT
Gama: PrismaSeT P
Modulos verticales de 50mm: 9
Modulos verticales de 50mm: 7
Modulos verticales de 50mm: 6
Modulos verticales de 50mm: 8
Modulos verticales de 50mm: 11
Modulos verticales de 50mm: 10
Tipo de producto o componente: Placa de montaje
Numero de polos: 3P
Numero de polos: 4P
Equipos compatibles para montar: EasyPact Fijo CVS100-160 sin diferencial / maneta / vertical
Equipos compatibles para montar: EasyPact Fijo CVS250 sin diferencial / maneta / vertical
Equipos compatibles para montar: ComPacT Fijo INS250 / mando rotativo / vertical
Equipos compatibles para montar: ComPacT Fijo INV250 / mando rotativo / vertical
Equipos compatibles para montar: ComPacT Fijo NSX100-160 sin diferencial / maneta / vertical
Equipos compatibles para montar: ComPacT Fijo NSX250 sin diferencial / maneta / vertical
Equipos compatibles para montar: EasyPact Fijo CVS100-160 con diferencial / maneta / vertical
Equipos compatibles para montar: EasyPact Fijo CVS250 con diferencial / maneta / vertical
Equipos compatibles para montar: ComPacT Fijo NSX100-160 con diferencial / maneta / vertical
Equipos compatibles para montar: ComPacT Fijo NSX250 con diferencial / maneta / vertical
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Placa soporte, PrismaSeT P, para ComPacT NSX-INS250, fijación vertical, mando manual – referencia LVS03420 de Schneider Electric.

Principal

Gama	PrismaSeT
Gama de producto	PrismaSeT P
Tipo de producto o componente	Placa de montaje
Accesorio / categoría de parte separada	Accesorio de instalación
Compatibilidad con sensores de corriente	PrismaSeT PrismaSeT Pack 160 Cabina
installation description	Armario - anchura 650 mm profundidad 400 mm
equipo instalado	EasyPact Fijo CVS100...160 sin protección diferencial - control: maneta - vertical instalación, EasyPact Fijo CVS250 sin protección diferencial - control: maneta - vertical instalación, Compact Fijo INS250 - control: mando rotativo - vertical instalación, Compact Fijo INV250 - control: mando rotativo - vertical instalación, Compact Fijo NSX100...160 sin protección diferencial - control: maneta - vertical instalación, Compact Fijo NSX250 sin protección diferencial - control: maneta - vertical instalación, EasyPact Fijo CVS100...160 con protección diferencial - control: maneta - vertical instalación, EasyPact Fijo CVS250 con protección diferencial - control: maneta - vertical instalación, Compact Fijo NSX100...160 con protección diferencial - control: maneta - vertical instalación, Compact Fijo NSX250 con protección diferencial - control: maneta - vertical instalación
descripción de los polos	1 3P Fijo INS250 vertical instalación, 1 4P Fijo INS250 vertical instalación, 1 3P Fijo INV250 vertical instalación, 1 4P Fijo INV250 vertical instalación, 4 3P Fijo CVS100...160 vertical instalación, 3 4P Fijo CVS100...160 vertical instalación, 4 3P Fijo CVS250 vertical instalación, 3 4P Fijo CVS250 vertical instalación, 4 3P Fijo NSX100...160 vertical instalación, 3 4P Fijo NSX100...160 vertical instalación, 4 3P Fijo NSX250 vertical instalación, 3 4P Fijo NSX250 vertical instalación, 3 3P Fijo INS250 vertical instalación, 2 4P Fijo INS250 vertical instalación, 3 3P Fijo INV250 vertical instalación, 2 4P Fijo INV250 vertical instalación
Número de modulos verticales (50 mm)	9 módulos CVS100...160 sin protección diferencial , directo en 650 mm armario, 9 módulos CVS250 sin protección diferencial , directo en 650 mm armario, 7 módulos INS250, Linergy FC en 650 mm armario, 9 módulos INS250, directo en 650 mm armario, 7 módulos INV250, Linergy FC en 650 mm armario, 9 módulos INV250, directo en 650 mm armario, 6 módulos NSX100...160 sin protección diferencial , Linergy FC en 650 mm armario, 8 módulos NSX100...160 sin protección diferencial , directo en 650 mm armario, 7 módulos NSX250 sin protección diferencial , Linergy FC en 650 mm armario, 9 módulos NSX250 sin protección diferencial , directo en 650 mm armario, 11 módulos CVS100...160 con protección diferencial , directo en 650 mm armario, 11 módulos CVS250 con protección diferencial , directo en 650 mm armario, 8 módulos NSX100...160 con protección diferencial , Linergy FC en 650 mm armario, 10 módulos NSX100...160 con protección diferencial , directo en 650 mm armario, 9 módulos NSX250 con protección diferencial , Linergy FC en 650 mm armario, 11 módulos NSX250 con protección diferencial , directo en 650 mm armario
Normas	IEC 61439-2
Certificaciones de producto	ASTA

Complementario

Material	Chapa de acero
Tratamiento de protección	Tratamiento de electroforesis y polvo epoxídico de poliéster polimerizado
Acabado de la superficie	Mate, Texturado
Color	Blanco (RAL 9003)
Ancho	593 mm
Altura	152 mm
Profundidad	136 mm
Peso del producto	1,28 kg
Functional unit	650 mm 400 mm PrismaSeT Pack 160 armario EasyPact CVS100...160 sin Fijo maneta vertical 3P 4 directo 9 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario EasyPact CVS100...160 sin Fijo maneta vertical 4P 3 directo 9 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario EasyPact CVS250 sin Fijo maneta vertical 3P 4 directo 9 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario EasyPact CVS250 sin Fijo maneta vertical 4P 3 directo 9 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 3P 1 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 3P 3 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 4P 1 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 4P 2 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 3P 1 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 4P 1 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 3P 3 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INS250 Fijo mando rotativo vertical 4P 2 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 3P 1 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 3P 3 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 4P 1 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 4P 2 Linergy FC 7 112,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 3P 1 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 4P 1 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 3P 3 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact INV250 Fijo mando rotativo vertical 4P 2 directo 9 212,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX100...160 sin Fijo maneta vertical 3P 4 Linergy FC 6 62,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX100...160 sin Fijo maneta vertical 4P 3 Linergy FC 6 62,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX100...160 sin Fijo maneta vertical 3P 4 directo 8 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX100...160 sin Fijo maneta vertical 4P 3 directo 8 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX250 sin Fijo maneta vertical 3P 4 Linergy FC 7 62,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX250 con Fijo maneta vertical 3P 4 directo 11 162,5 mm, 650 mm 400 mm PrismaSeT Pack 160 armario Compact NSX250 con Fijo maneta vertical 4P 3 directo 11 162,5 mm

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,400 cm
Paquete 1 Ancho	15,100 cm
Paquete 1 Longitud	58,800 cm
Paquete 1 Peso	1,541 kg
Tipo de unidad de paquete 2	CAR
Número de unidades en el paquete 2	5
Paquete 2 Altura	17,000 cm
Paquete 2 Ancho	33,500 cm
Paquete 2 Longitud	61,500 cm
Paquete 2 Peso	8,101 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	80
Paquete 3 Altura	80,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	142,500 kg

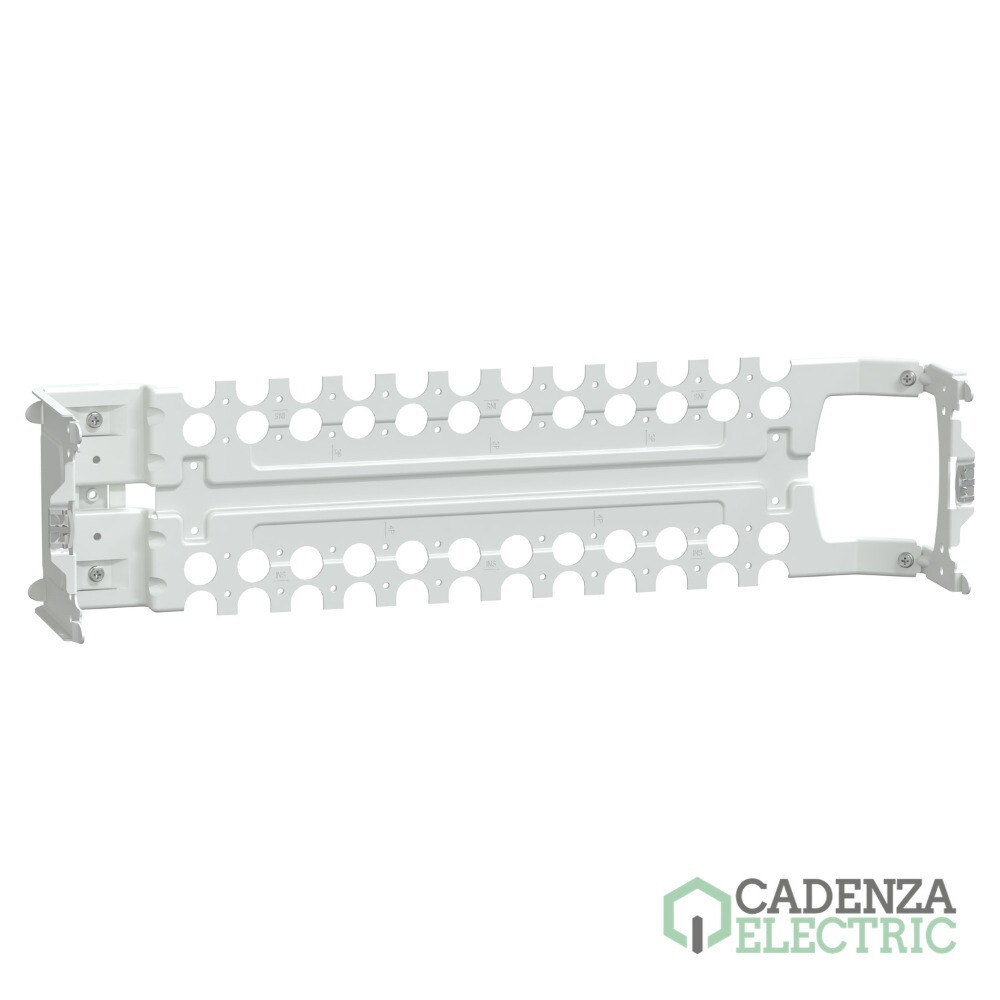

Vista 360º de Placa soporte, PrismaSeT P, para ComPacT NSX-INS250, fijación vertical, mando manual ref. LVS03420 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
