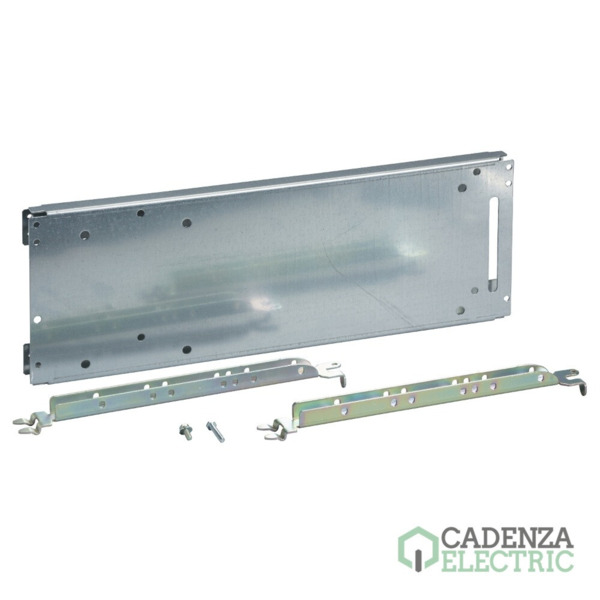

Placa sop. P MasterPacT MTZ ref. LVS03500 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLVS03500
Código de producto:
Código de proveedor:
Más en 3P | 4P
Más en Nuevas Placas PrismaSeT G
Marca: Schneider Electric
Gama: PrismaSeT
Gama: PrismaSeT P
Modulos verticales de 50mm: 36
Modulos verticales de 50mm: 27
Modulos verticales de 50mm: 15
Modulos verticales de 50mm: 19
Modulos verticales de 50mm: 17
Modulos verticales de 50mm: 18
Modulos verticales de 50mm: 14
Modulos verticales de 50mm: 16
Modulos verticales de 50mm: 20
Modulos verticales de 50mm: 28
Tipo de producto o componente: Placa de montaje
Numero de polos: 3P
Numero de polos: 4P
Equipos compatibles para montar: Masterpact extraíble NW08-16 / maneta / vertical
Equipos compatibles para montar: Masterpact Fijo NW08-16 / maneta / vertical
Equipos compatibles para montar: Masterpact extraíble NW20-25 / maneta / vertical
Equipos compatibles para montar: Masterpact Fijo NW20-25 / maneta / vertical
Equipos compatibles para montar: Masterpact extraíble NW32 / maneta / vertical
Equipos compatibles para montar: Masterpact Fijo NW32 / maneta / vertical
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Placa sop. P MasterPacT MTZ – referencia LVS03500 de Schneider Electric.

Principal

Gama	PrismaSeT
Gama de producto	PrismaSeT P
Tipo de producto o componente	Placa de montaje
Accesorio / categoría de parte separada	Accesorio de instalación
Compatibilidad con sensores de corriente	PrismaSeT PrismaSeT Pack 160 Cabina
installation description	Armario - anchura 650 mm profundidad 600 mm, Armario - anchura 650 mm profundidad 1000 mm
equipo instalado	Masterpact extraíble NW08...16 - control: maneta - vertical instalación, Masterpact Fijo NW08...16 - control: maneta - vertical instalación, Masterpact extraíble NW20...25 - control: maneta - vertical instalación, Masterpact Fijo NW20...25 - control: maneta - vertical instalación, Masterpact extraíble NW32 - control: maneta - vertical instalación, Masterpact Fijo NW32 - control: maneta - vertical instalación
descripción de los polos	1 3P extraíble NW08...16 vertical instalación, 1 3P Fijo NW08...16 vertical instalación, 1 4P extraíble NW08...16 vertical instalación, 1 4P Fijo NW08...16 vertical instalación, 1 3P extraíble NW20...25 vertical instalación, 1 3P Fijo NW20...25 vertical instalación, 1 4P extraíble NW20...25 vertical instalación, 1 4P Fijo NW20...25 vertical instalación, 1 3P extraíble NW32 vertical instalación, 1 3P Fijo NW32 vertical instalación, 1 4P extraíble NW32 vertical instalación, 1 4P Fijo NW32 vertical instalación
Número de modulos verticales (50 mm)	36 módulos NW08...16, conexión frontal en adaptador en 650 mm armario, 27 módulos NW08...16, conexión frontal en Canalis en 650 mm armario, 15 módulos NW08...16, conexión trasera en adaptador en 650 mm armario, 19 módulos NW08...16, conexión frontal en adaptador en 650 mm armario, 17 módulos NW08...16, conexión trasera en Canalis en 650 mm armario, 36 módulos NW08...16, conexión frontal de embarrado eléctrico en 650 mm armario, 18 módulos NW08...16, conexión frontal en adaptador en 650 mm armario, 14 módulos NW08...16, conexión trasera en adaptador en 650 mm armario, 16 módulos NW08...16, conexión trasera en Canalis en 650 mm armario, 36 módulos NW20...25, conexión frontal en adaptador en 650 mm armario, 15 módulos NW20...25, conexión trasera en adaptador en 650 mm armario, 20 módulos NW20...25, conexión frontal en adaptador en 650 mm armario, 28 módulos NW20...25, conexión frontal en Canalis en 650 mm armario, 17 módulos NW20...25, conexión trasera en Canalis en 650 mm armario, 36 módulos NW20...25, conexión frontal de embarrado eléctrico en 650 mm armario, 19 módulos NW20...25, conexión frontal en adaptador en 650 mm armario, 14 módulos NW20...25, conexión trasera en adaptador en 650 mm armario, 16 módulos NW20...25, conexión trasera en Canalis en 650 mm armario, 36 módulos NW32, conexión frontal en adaptador en 650 mm armario, 15 módulos NW32, conexión trasera en adaptador en 650 mm armario, 20 módulos NW32, conexión frontal en adaptador en 650 mm armario, 28 módulos NW32, conexión frontal en Canalis en 650 mm armario, 17 módulos NW32, conexión trasera en Canalis en 650 mm armario, 36 módulos NW32, conexión frontal de embarrado eléctrico en 650 mm armario, 19 módulos NW32, conexión frontal en adaptador en 650 mm armario, 14 módulos NW32, conexión trasera en adaptador en 650 mm armario, 16 módulos NW32, conexión trasera en Canalis en 650 mm armario
Normas	IEC 61439-2
Certificaciones de producto	ASTA

Complementario

Material	Chapa de acero
Tratamiento de protección	Tratamiento de electroforesis y polvo epoxídico de poliéster polimerizado
Acabado de la superficie	Mate, Texturado
Color	Blanco (RAL 9003)
Ancho	650 mm
Altura	30 mm
Peso del producto	3,82 kg
Functional unit	650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión frontal en Canalis 27 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 3P 1 conexión frontal en adaptador 18 637,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 3P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 3P 1 conexión frontal en Canalis 27 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 3P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión frontal en Canalis 27 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 extraíble maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 4P 1 conexión frontal en adaptador 18 637,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 4P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 4P 1 conexión frontal en Canalis 27 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 4P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW08...16 Fijo maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión frontal en adaptador 20 737,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 3P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 3P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 3P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 3P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión frontal en adaptador 20 737,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 extraíble maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 4P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 4P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 4P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 4P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW20...25 Fijo maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión frontal en adaptador 20 737,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 3P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 3P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 3P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 3P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 3P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión frontal en adaptador 36 1087,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión trasera en adaptador 15 487,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión frontal en adaptador 20 737,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión trasera en Canalis 17 837,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 extraíble maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1087,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 4P 1 conexión frontal en adaptador 19 687,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 4P 1 conexión trasera en adaptador 14 437,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 4P 1 conexión frontal en Canalis 28 1137,5 mm, 650 mm 1000 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 4P 1 conexión trasera en Canalis 16 787,5 mm, 650 mm 600 mm PrismaSeT Pack 160 armario Masterpact NW32 Fijo maneta vertical 4P 1 conexión frontal de embarrado eléctrico 36 1037,5 mm

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,0 cm
Paquete 1 Ancho	20,5 cm
Paquete 1 Longitud	57,0 cm
Paquete 1 Peso	3,683 kg
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	6
Paquete 2 Altura	29 cm
Paquete 2 Ancho	40 cm
Paquete 2 Longitud	59 cm
Paquete 2 Peso	23,056 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	72
Paquete 3 Altura	102 cm
Paquete 3 Ancho	80 cm
Paquete 3 Longitud	120 cm
Paquete 3 Peso	287,5 kg

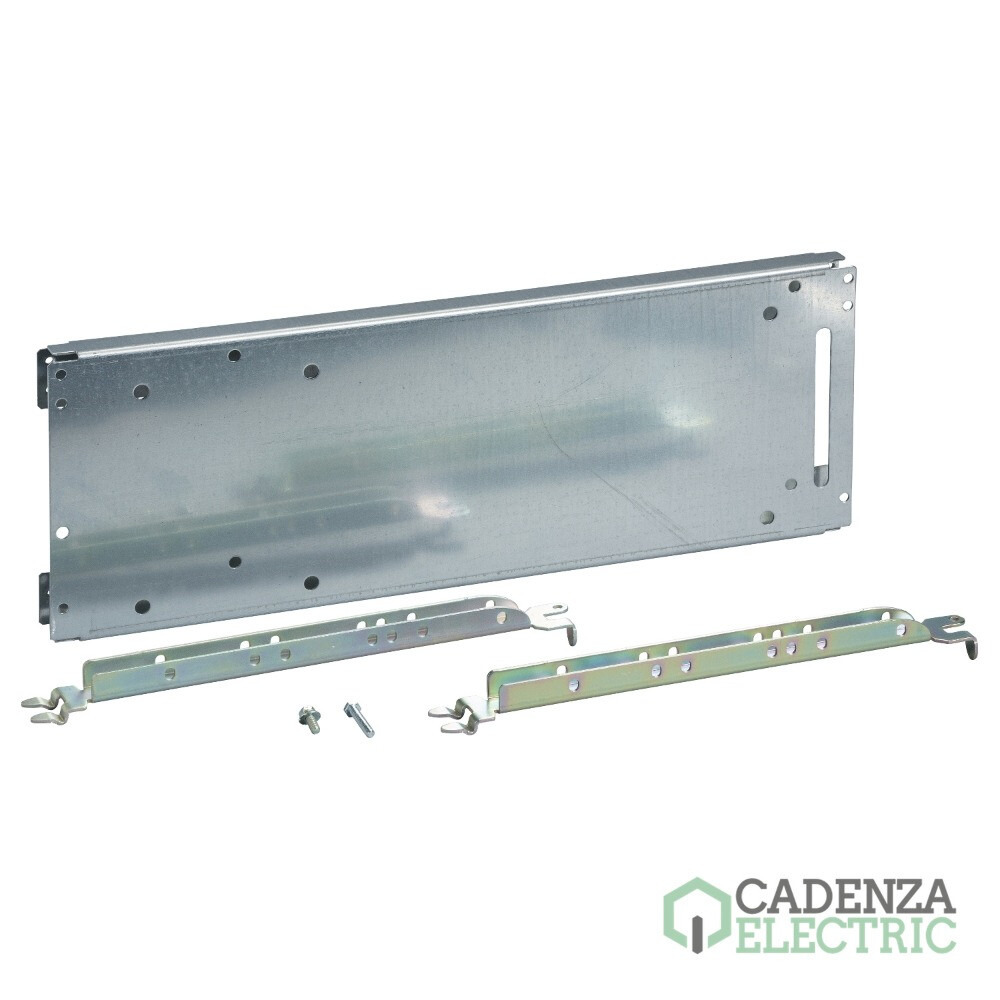

Vista 360º de Placa sop. P MasterPacT MTZ ref. LVS03500 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
