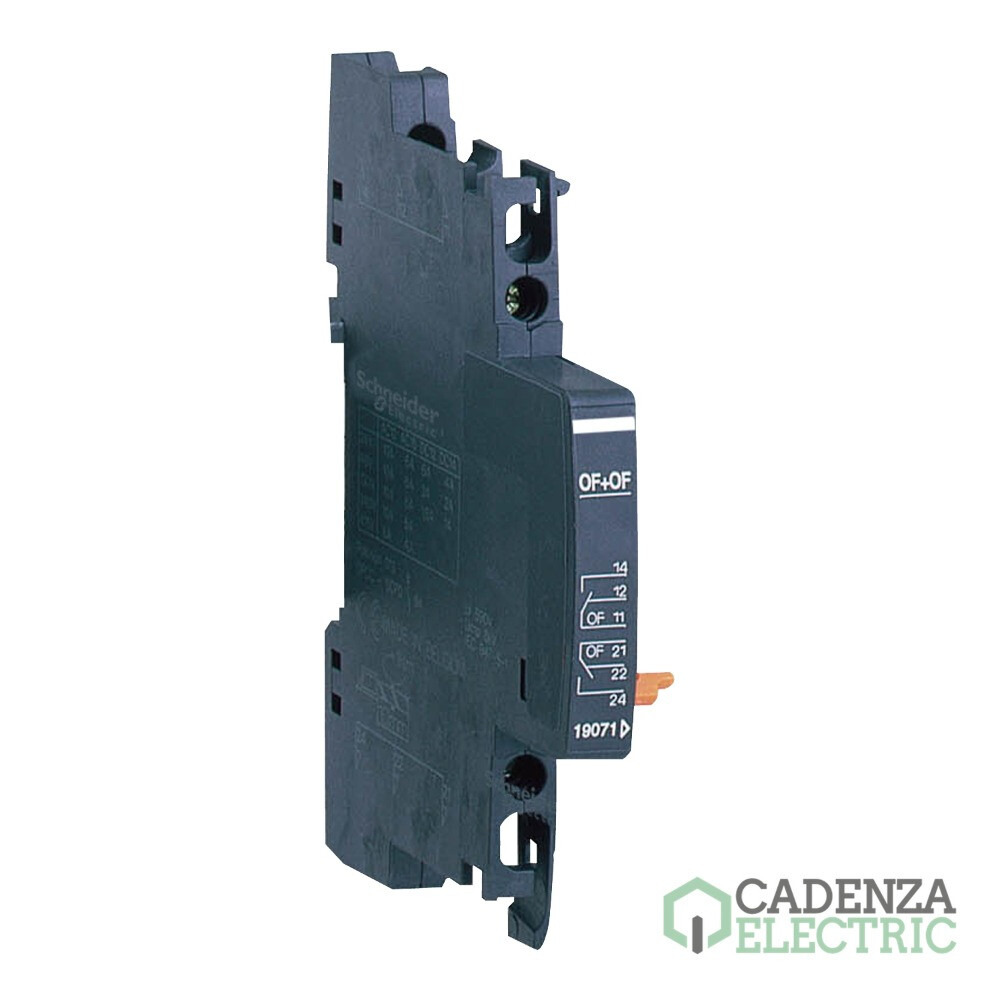

OF+OF NG125 ref. 19071 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCH19071
Código de producto:
Código de proveedor:
Más en Auxiliares y bobinas para NG125
Marca: Schneider Electric
Gama: Acti9
Pasos de 9mm (medio modulo): 1
Tipo de producto o componente: Contacto doble OC
Corriente nominal: 0,1-3 A
Corriente nominal: 0,1-6 A
Corriente nominal: 0,1-1 A
Composición contactos de señal: 2 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de OF+OF NG125 – referencia 19071 de Schneider Electric.

Principal

range of product	Acti 9
Tipo de producto o componente	Contacto doble OC
Nombre abreviado del equipo	OF y OF
composición de contactos de señalización	2 C/A
[In] Corriente nominal	0,1…3 A at 415 V, AC 50/60 Hz, 0,1…6 A at <= 240 V, AC 50/60 Hz, 0,1…1 A at 130 V, corriente continua, 0,1…3 A at <= 48 V, corriente continua
pasos de 9 mm	1

Complementario

[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz acorde a EN/IEC 60947-5-1
[Uimp] Resistencia a picos de tensión	8 kV acorde a EN/IEC 60947-5-1
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
Altura	102,8 mm
Ancho	15,3 mm
Profundidad	75,5 mm
Durabilidad eléctrica	10000 ciclos acorde a EN/IEC 60947-5-1
Conexiones - terminales	Terminal de placa1 cable(s) 0,5…2,5 mm² - rígido, Terminal de placa1 cable(s) 0,5…1,5 mm² - flexible, Terminal de placa1 cable(s) 0,5…1,5 mm² - flexible con terminal, Terminal de placa2 cable(s) 2,5 mm² - rígido, Terminal de placa2 cable(s) 2,5 mm² - flexible, Terminal de placa2 cable(s) 1,5 mm² - flexible con terminal
longitud de cable pelado para conectar bornas	10 mm
par de apriete	1 N.m

Entorno

Normas	EN/IEC 60947-5-1
Certificaciones de producto	LCIE, ASEFA, KEMA, ASTA
Grado de contaminación	3 acorde a EN/IEC 60947-5-1
tropicalización	2 acorde a EN/IEC 60947-5-1
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,4 cm
Paquete 1 Ancho	7,4 cm
Paquete 1 Longitud	10,2 cm
Paquete 1 Peso	65 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	9
Paquete 2 Altura	12 cm
Paquete 2 Ancho	9 cm
Paquete 2 Longitud	24 cm
Paquete 2 Peso	649 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	81
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	6,337 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con OF+OF NG125

Este OF+OF NG125, referencia 19071 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

MAINFUNCTIONS

Magnetotérmico, Acti9 NG125H, 1P, 10 A, C curva, 36 kA (IEC 60947-2) — referencia 18705 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 1P, 20 A, C curva, 36 kA (IEC 60947-2) — referencia 18707 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 1P, 16 A, C curva, 36 kA (IEC 60947-2) — referencia 18706 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 3P, 63 A, C curva, 25 kA (IEC 60947-2) — referencia 18639 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 63 A, C curva, 36 kA (IEC 60947-2) — referencia 18730 de Schneider Electric.
Interruptor magnetotérmico; Acti9 NG125N; 4P; 125 A; curva C; 25 kA — referencia 18662 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 2P, 20 A, C curva, 36 kA (IEC 60947-2) — referencia 18716 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 10 A, C curva, 36 kA (IEC 60947-2) — referencia 18723 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 80 A, C curva, 25 kA (IEC 60947-2) — referencia 18658 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 3P, 80 A, C curva, 25 kA (IEC 60947-2) — referencia 18640 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 100 A, C curva, 25 kA (IEC 60947-2) — referencia 18660 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 32 A, C curva, 36 kA (IEC 60947-2) — referencia 18727 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 2P, 10 A, C curva, 50 kA (IEC 60947-2) — referencia 18788 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 4P, 63 A, C curva, 50 kA (IEC 60947-2) — referencia 18828 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 16 A, C curva, 36 kA (IEC 60947-2) — referencia 18724 de Schneider Electric.
Magnetotérmico, Acti9 NG125L, 3P, 25 A, C curva, 50 kA (IEC 60947-2) — referencia 18802 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 4P, 32 A, C curva, 36 kA (IEC 60947-2) — referencia 18736 de Schneider Electric.
