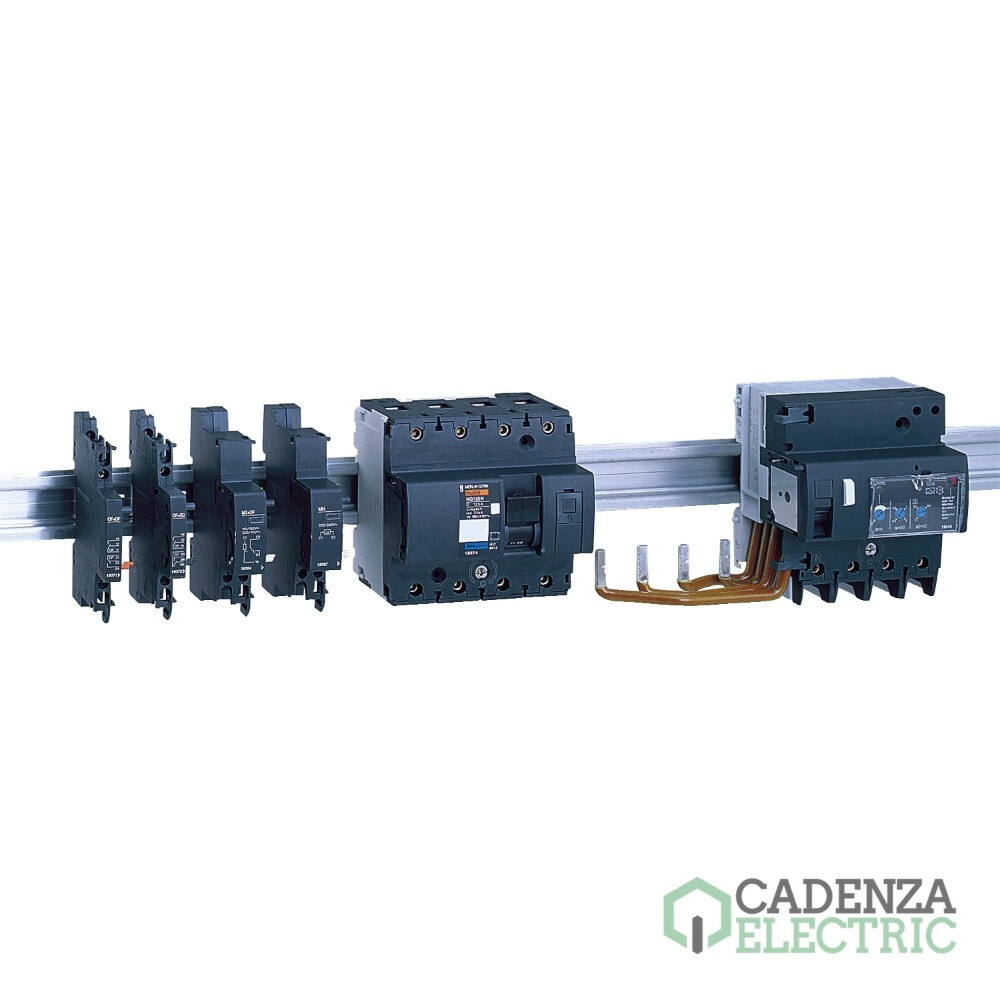

MX+OF NG125 220/415VCA-110/130VCC ref. 19064 Schneider Electric

19064 | 0,1-1 A | 110 V CC | Acti9 | Bobina de disparo en derivación con contacto OC | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00163
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Auxiliares y bobinas para NG125
Marca: Schneider Electric
Gama: Acti9
Pasos de 9mm (medio modulo): 2
Tipo de producto o componente: Bobina de disparo en derivación con contacto OC
Corriente nominal: 0,1-3 A
Corriente nominal: 0,1-6 A
Corriente nominal: 0,1-1 A
Tensión circuito de control: 230 V CA
Tensión circuito de control: 415 V CA
Tensión circuito de control: 110 V CC
Tensión circuito de control: 130 V CC
Tipo corriente circuito de control: CA
Tipo corriente circuito de control: CC
Composición contactos de señal: 1 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de MX+OF NG125 220/415VCA-110/130VCC – referencia 19064 de Schneider Electric.

Principal

range of product	Acti 9
Tipo de producto o componente	Bobina de disparo en derivación con contacto OC
Nombre abreviado del equipo	MX + OF
composición de contactos de señalización	1 C/A
[In] Corriente nominal	0,1…3 A at 415 V, AC, 0,1…6 A at <= 240 V, AC, 0,1…1 A at 130 V, corriente continua
[Uc] tensión de circuito de control	230...415 V CA 50/60 Hz, 110...130 V DC
pasos de 9 mm	2

Complementario

Compatibilidad con sensores de corriente	Acti 9 Vigi NG125, Acti 9 Acti 9 NG125NA, Acti 9 Acti 9 P25M, Acti 9 Acti 9 NG125LMA
[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz acorde a EN/IEC 60947-5-1
[Uimp] Resistencia a picos de tensión	8 kV acorde a EN/IEC 60947-5-1
Señalizaciones en local	Indicador de acción
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN simétrico de 35 mm
Altura	106 mm
Ancho	33 mm
Profundidad	78 mm
Peso del producto	0,129 kg
Durabilidad eléctrica	10000 ciclos acorde a EN/IEC 60947-5-1
Conexiones - terminales	Terminal de placa - 1 cable(s) 0,5…2,5 mm² - rígido, Terminal de placa - 1 cable(s) 0,5…1,5 mm² - flexible, Terminal de placa - 1 cable(s) 0,5…1,5 mm² - flexible con terminal, Terminal de placa - 2 cable(s) 2,5 mm² - flexible, Terminal de placa - 2 cable(s) 2,5 mm² - rígido, Terminal de placa - 2 cable(s) 1,5 mm² - flexible con terminal
longitud de cable pelado para conectar bornas	10 mm
par de apriete	1 N.m
Código de compatibilidad	Necesita un transmisor XUM2AKSNL2T

Entorno

Normas	EN/IEC 60947-1, EN/IEC 60947-5-1
Certificaciones de producto	ASEFA, ASTA, LCIE, KEMA
Grado de protección IP	IP20 B conforming to EN/IEC 60947-5-1, IP4 conforming to EN/IEC 60947-5-1
Grado de contaminación	3 acorde a EN/IEC 60947-5-1
Categoría de sobretensión	II
tropicalización	2 acorde a EN/IEC 60947-5-1
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,3 cm
Paquete 1 Ancho	7,8 cm
Paquete 1 Longitud	10,6 cm
Paquete 1 Peso	127 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	6
Paquete 2 Altura	12 cm
Paquete 2 Ancho	9 cm
Paquete 2 Longitud	24 cm
Paquete 2 Peso	824 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	54
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	7,922 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con MX+OF NG125 220/415VCA-110/130VCC

Este MX+OF NG125 220/415VCA-110/130VCC, referencia 19064 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Interruptor automático

Magnetotérmico, Acti9 NG125H, 1P, 10 A, C curva, 36 kA (IEC 60947-2) — referencia 18705 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 1P, 20 A, C curva, 36 kA (IEC 60947-2) — referencia 18707 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 1P, 16 A, C curva, 36 kA (IEC 60947-2) — referencia 18706 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 3P, 63 A, C curva, 25 kA (IEC 60947-2) — referencia 18639 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 63 A, C curva, 36 kA (IEC 60947-2) — referencia 18730 de Schneider Electric.
Interruptor magnetotérmico; Acti9 NG125N; 4P; 125 A; curva C; 25 kA — referencia 18662 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 2P, 20 A, C curva, 36 kA (IEC 60947-2) — referencia 18716 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 10 A, C curva, 36 kA (IEC 60947-2) — referencia 18723 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 80 A, C curva, 25 kA (IEC 60947-2) — referencia 18658 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 3P, 80 A, C curva, 25 kA (IEC 60947-2) — referencia 18640 de Schneider Electric.
Magnetotérmico, Acti9 NG125N, 4P, 100 A, C curva, 25 kA (IEC 60947-2) — referencia 18660 de Schneider Electric.
Magnetotérmico, Acti9 NG125H, 3P, 32 A, C curva, 36 kA (IEC 60947-2) — referencia 18727 de Schneider Electric.
