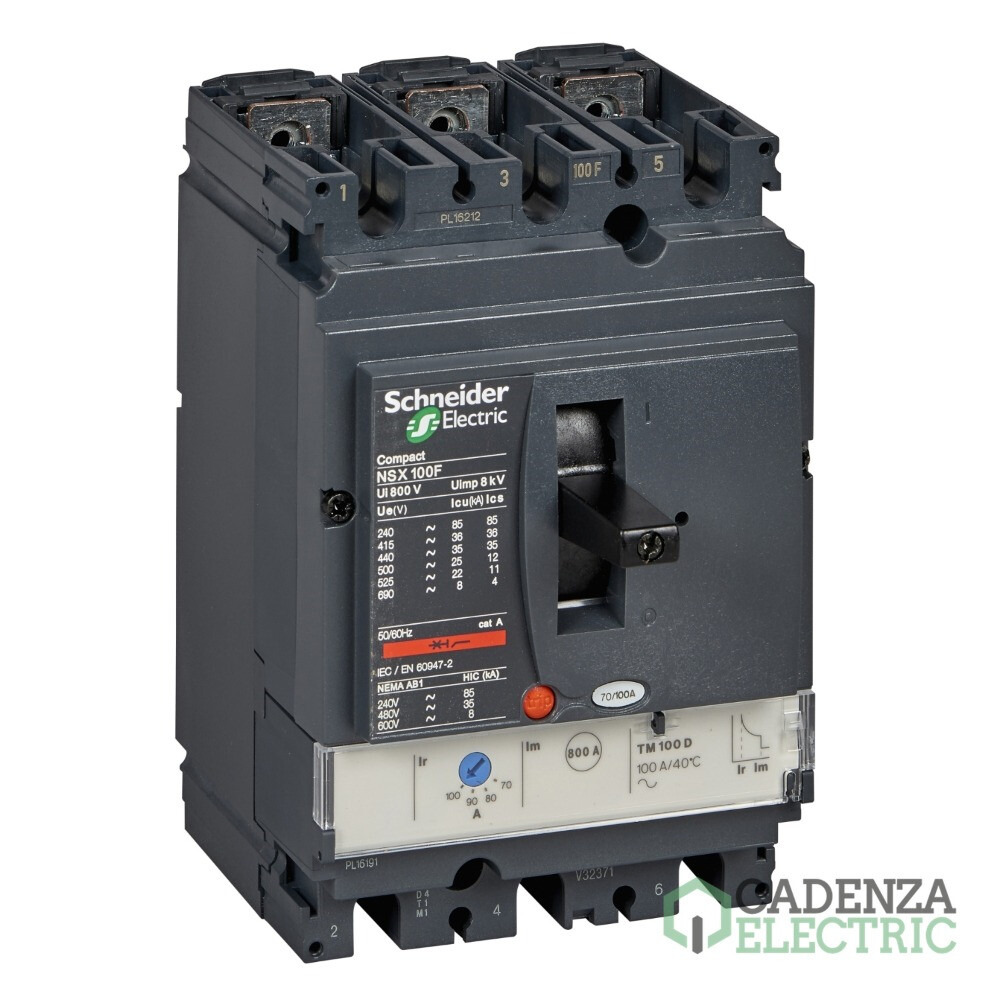

NSX100F TM100D 3P3R ref. LV429630 Schneider Electric

LV429630 | 3P3R | 100 A | 10 kA | 25 kA | ComPact | Compact NSX | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00398
Código de producto:
Código de proveedor:
Más en 3P
Más en Compact NSX caja moldeada
Marca: Schneider Electric
Poder de Corte: 8 kA
Poder de Corte: 22 kA
Poder de Corte: 25 kA
Poder de Corte: 35 kA
Poder de Corte: 36 kA
Poder de Corte: 85 kA
Poder de Corte: 10 kA
Gama: ComPacT
Gama: ComPacT NSX100-250 DC
Tipo de producto o componente: Interruptor automático
Corriente nominal: 100 A
Funcion unidad de control: LIG
Numero de polos: 3P
Unidad de control: TM-D
Categoría de empleo: Categoría A
Número de polos protegidos: 3P
Tecnología de unidad de disparo: Térmico-magnético
Montaje y fijación: Fijo
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de NSX100F TM100D 3P3R – referencia LV429630 de Schneider Electric.

Principal

Gama	ComPact
Nombre del producto	Compact NSX
Gama de producto	ComPact NSX100...250 DC
Nombre abreviado del equipo	proteccion
Tipo de producto o componente	Interruptor automático
Number of poles	3P
descripción de polos protegidos	3t
[In] Corriente nominal	100 A en 40 °C
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
Tipo de red	AC
Frecuencia de red	50/60 Hz
poder de seccionamiento	Sí acorde a Icu
categoría de empleo	Categoría A
[Icu] rated ultimate short-circuit breaking capacity	10 kA en 600 V AC 50/60 Hz acorde a UL 508, 25 kA en 480 V AC 50/60 Hz acorde a UL 508, 85 kA en 240 V AC 50/60 Hz acorde a UL 508, 22 kA Icu en 525 V AC 50/60 Hz, 25 kA Icu en 500 V AC 50/60 Hz, 35 kA Icu en 440 V AC 50/60 Hz, 36 kA Icu en 380/415 V AC 50/60 Hz, 8 kA Icu en 660/690 V AC 50/60 Hz, 85 kA Icu en 220/240 V AC 50/60 Hz
Performance level	En> 50 A 36 kA 415 V AC
unidad de control	TM-D
tecnología de unidad de disparo	Térmico-magnético
funciones de protección de unidad de control	LIG
Tipo de control	Maneta
Circuit breaker mounting mode	Fijo

Complementario

[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ics] rated service short-circuit breaking capacity	11 kA en 525 V AC 50/60 Hz, 35 kA en 440 V AC 50/60 Hz, 36 kA en 380/415 V AC 50/60 Hz, 4 kA en 660/690 V AC 50/60 Hz, 85 kA en 220/240 V AC 50/60 Hz, 12,5 kA en 500 V AC 50/60 Hz
Durabilidad mecánica	50000 ciclos
Durabilidad eléctrica	10000 ciclos en 690 V In, 20000 ciclos en 690 V In/2, 30000 ciclos en 440 V In, 50000 ciclos en 440 V In/2
Soporte de montaje	Placa posterior
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Paso de conexión	35 mm
Tipo de protección	L : for protección contra sobrecarga (térmica), I : for protección contra cortocircuitos (magnética)
calibre de la unidad de disparo	100 A en 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Ajustable
[Ir] long-time protection pick-up adjustment range	0,7...1 x In
Long-time protection delay adjustment type tr	Fijo
[tr] long-time protection delay adjustment range	120…400 s en 1,5 x In, 15 s en 6 x Ir
Short-time protection pick-up adjustment type Isd	Fijo
[Isd] Short-time protection pick-up adjustment range	800 A
Short-time protection delay adjustment type tsd	Fijo
protección contra fugas a tierra	Sin
Number of slots for electrical auxiliaries	5 ranura(s)
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm
Peso del producto	2,05 kg

Entorno

Normas	HB2
Certificaciones de producto	CCC, Marina
Categoría de sobretensión	Clase II
Clase de potección contra descargas eléctricas	Clase II
Grado de contaminación	3 acorde a IK07
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07 conforming to IEC 62262
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C
humedad relativa	0…95 %
altitud máxima de funcionamiento	0...2000 m sin disminución, 2000 m ... 5000 m con restricciones

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	13,8 cm
Paquete 1 Ancho	11,4 cm
Paquete 1 Longitud	19 cm
Paquete 1 Peso	1,766 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	12
Paquete 2 Altura	30 cm
Paquete 2 Ancho	40 cm
Paquete 2 Longitud	60 cm
Paquete 2 Peso	21,958 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
