MX+OF 220 a 415 V CA ref. A9N26946 Schneider Electric

A9N26946 | 3 A | 100 V CA | Acti9 | Bobina de disparo en derivación con contacto OC | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00351
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Bobinas de disparo y auxiliares para C120N
Marca: Schneider Electric
Gama: Acti9
Pasos de 9mm (medio modulo): 2
Tipo de producto o componente: Bobina de disparo en derivación con contacto OC
Corriente nominal: 3 A
Corriente nominal: 6 A
Tensión circuito de control: 100 V CA
Tensión circuito de control: 415 V CA
Tensión circuito de control: 110 V CC
Tensión circuito de control: 130 V CC
Tipo corriente circuito de control: CA
Tipo corriente circuito de control: CC
Composición contactos de señal: 1 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de MX+OF 220 a 415 V CA – referencia A9N26946 de Schneider Electric.

Principal

range of product	Acti 9
Tipo de producto o componente	Bobina de disparo en derivación con contacto OC
Nombre abreviado del equipo	MX + OF
composición de contactos de señalización	1 C/A
[In] Corriente nominal	3 A at 415 V, AC, 6 A at <= 240 V, AC
[Uc] tensión de circuito de control	100...415 V CA 50/60 Hz, 110...130 V DC
pasos de 9 mm	2

Complementario

Compatibilidad con sensores de corriente	Acti 9 Acti 9 iDPN (versión de China), Acti 9 Acti 9 C120NA-DC, Acti 9 Acti 9 C40 Vigi, Acti 9 Acti 9 C60NA-DC, Acti 9 Acti 9 C60PV-DC, Acti 9 Acti 9 Combi SPU, Acti 9 Acti 9 DPN Vigi K, Acti 9 Acti 9 DT40 Vigi, Acti 9 Acti 9 iAMP, Acti 9 Acti 9 ID K, Acti 9 Acti 9 iDD40, Acti 9 Acti 9 iTL, Acti 9 Acti 9 IDc, Acti 9 Acti 9 DPN Vigi
Señalizaciones en local	Indicador de acción
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN simétrico de 35 mm
compatibilidad de bloque de distribución y embarrado tipo peine	Superior SÍ
Altura	82,5 mm
Ancho	18 mm
Profundidad	73,5 mm
Peso del producto	65 g
Color	Blanco
Conexiones - terminales	Borne de tornillo (Inferior) - 2 cable(s) 1,5 mm² - flexible, Borne de tornillo (Inferior) - 2 cable(s) 1,5 mm² - flexible con terminal, Borne de tornillo (Inferior) - 1 cable(s) 0,5…2,5 mm² - rígido
longitud de cable pelado para conectar bornas	9 mm for Inferior connection
par de apriete	1 N.m Inferior
Código de compatibilidad	Necesita un transmisor XUM2AKSNL2T

Entorno

Normas	EN/IEC 60947-1
Certificaciones de producto	ASTA, ASEFA, LCIE, KEMA
tropicalización	2 acorde a EN/IEC 60947-5-1
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-25…50 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	8,000 cm
Paquete 1 Ancho	3,000 cm
Paquete 1 Longitud	9,300 cm
Paquete 1 Peso	70,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	8
Paquete 2 Altura	8,700 cm
Paquete 2 Ancho	10,000 cm
Paquete 2 Longitud	26,500 cm
Paquete 2 Peso	624,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	72
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	6,103 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con MX+OF 220 a 415 V CA

Este MX+OF 220 a 415 V CA, referencia A9N26946 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Interruptor automático

Magnetotérmico, Acti9 C120N, 3P, 100 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18367 de Schneider Electric.
Interruptor magnetotérmico; Acti9 C120N; 3P; 80 A; curva C; 10000 A/10 kA — referencia A9N18365 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 1P, 100 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18358 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 1P, 80 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18357 de Schneider Electric.
Interruptor magnetotérmico; Acti9 C120N; 4P; 100 A; curva C; 10000 A/10 kA — referencia A9N18374 de Schneider Electric.
Interruptor magnetotérmico; Acti9 C120N; 4P; 80 A; curva C; 10000 A/10 kA — referencia A9N18372 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 80 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18361 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 100 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18362 de Schneider Electric.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, MX+OF 220 a 415 V CA ref. A9N26946 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Gama	Acti9
Pasos de 9mm (medio modulo)	2
Tipo de producto o componente	Bobina de disparo en derivación con contacto OC
Corriente nominal	3 A
Corriente nominal	6 A
Tensión circuito de control	100 V CA
Tensión circuito de control	415 V CA
Tensión circuito de control	110 V CC
Tensión circuito de control	130 V CC
Tipo corriente circuito de control	CA
Tipo corriente circuito de control	CC
Composición contactos de señal	1 NA/NC

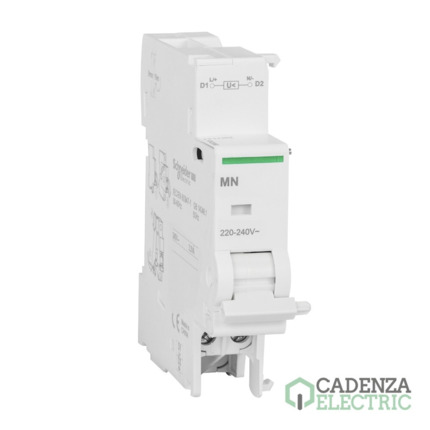

Compra MN. 220-240V.AC ref. A9N26960 Schneider Electric al mejor precio | Cadenza Electric
