MODULO SEGURIDAD CAT.3 24 V CA/DC [SE ENVÍA SUSTITUTA XPSBAC14AP] ref. XPSAC5121 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00680
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Pedales, Modulos y relés de seguridad
Marca: Schneider Electric
Calibre cable: 2,5 mm²
Calibre cable: 1,5 mm²
Calibre cable: 0,75 mm²
Calibre cable: 1 mm²
Gama: Automatización de seguridad Preventa
Tipo de producto o componente: Módulos seguridad Preventa
Tensión de alimentación: 24 V CA
Tensión de alimentación: 24 V CC
Aplicación del aparato: Para parada de emergencia y control de conmutador
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de MODULO SEGURIDAD CAT.3 24 V CA/DC [SE ENVÍA SUSTITUTA XPSBAC14AP] – referencia XPSAC5121 de Schneider Electric.

Principal

Gama de producto	Automatización de seguridad Preventa
Tipo de producto o componente	Módulos seguridad Preventa
nombre de módulo de seguridad	XPSAC
aplicación módulo seguridad	Para parada de emergencia y control de conmutador
Función del módulo	Parada de emergencia, Contr conmutador
nivel de seguridad	Can reach PL e/category 4 acorde a EN/ISO 13849-1, Can reach SILCL 3 acorde a EN/IEC 62061
fiabilidad de la función de seguridad	MTTFd = 210.4 años acorde a EN/ISO 13849-1, DC > 99 % acorde a EN/ISO 13849-1, PFHd = 3.56E-9 1/h acorde a EN/IEC 62061
tipo de arranque	Sin control
Conexiones - terminales	Terminales de abrazaderas-torn, 1 x 0,14...1 x 2,5 mm² flexible sin terminal, Terminales de abrazaderas-torn, 1 x 0,14...1 x 2,5 mm² sólido sin terminal, Terminales de abrazaderas-torn, 1 x 0,25...1 x 1,5 mm² flexible con extr. cable, con bisel, Terminales de abrazaderas-torn, 1 x 0,25...1 x 2.5 mm² flexible con extremo cable, sin bisel, Terminales de abrazaderas-torn, 2 x 0,14...2 x 0,75 mm² flexible sin terminal, Terminales de abrazaderas-torn, 2 x 0,14...2 x 0,75 mm² sólido sin terminal, Terminales de abrazaderas-torn, 2 x 0,25...2 x 1 mm² flexible con extremo cable, sin bisel, Terminales de abrazaderas-torn, 2 x 0,5...2 x 1,5 mm² flexible con extremo de cable, con bisel doble
Tipo de salida	Apertura instantánea de relé, 3 NO circuitos, sin tens
número de circuitos adicionales	1 salida sólida
[Us] Tensión nominal de alimentación	24 V CA - 20...10 %, 24 V CC - 20...20 %

Complementario

frecuencia de alimentación	50/60 Hz
Consumo de energía en W	1,2 W CC
Maximum power consumption in VA	2,5 VA CA
[Uc] tensión de circuito de control	24 V
Capacidad de corte	180 VA sujeción AC-15 C300 salida del relé, 1800 VA erup. AC-15 C300 salida del relé
capacidad de corte	1,5 A en 24 V (DC-13) constante de tiempo: 50 ms para salida del relé
corriente térmica de salida	6 A por relé para salida del relé
[Ith] Corriente térmica convencional del aire	10,5 A
fusible asociado	4 A gG o gL para salida del relé acorde a EN/IEC 60947-5-1, DIN VDE 0660 parte 200, 6 A fundido rápido para salida del relé acorde a EN/IEC 60947-5-1, DIN VDE 0660 parte 200
corriente desalida mínima	10 mA para salida del relé
tensión salida mínima	16 V para salida del relé
Maximum response time on input open	100 ms
[Ui] Tensión nominal de aislamiento	300 V (grado contaminación 2) acorde a IEC 60947-5-1, 300 V (grado contaminación 2) acorde a DIN VDE 0110 part 1
[Uimp] Resistencia a picos de tensión	4 kV categoría sobretens III acorde a IEC 60947-5-1, 4 kV categoría sobretens III acorde a DIN VDE 0110 part 1
señalizaciones en local	2 LEDs
Consumo de corriente	40 mA en 24 V DC en alimentación, 90 mA en 24 V AC en alimentación
Soporte de montaje	Carril DIN simétrico de 35 mm
Peso del producto	0,16 kg

Entorno

Normas	EN/IEC 60947-5-1, EN/ISO 13850, EN 60204-1, EN 1088/ISO 14119
Certificaciones de producto	UL, CSA, TÜV
Grado de protección IP	IP20 (Terminales) acorde a EN/IEC 60529, IP40 (envolvente) acorde a EN/IEC 60529
Temperatura ambiente de operación	-10…55 °C
Temperatura ambiente de almacenamiento	-25…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,000 cm
Paquete 1 Ancho	10,400 cm
Paquete 1 Longitud	12,000 cm
Paquete 1 Peso	196,000 g
Tipo de unidad de paquete 2	S01
Número de unidades en el paquete 2	16
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	15,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	3,478 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	512
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	115,540 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

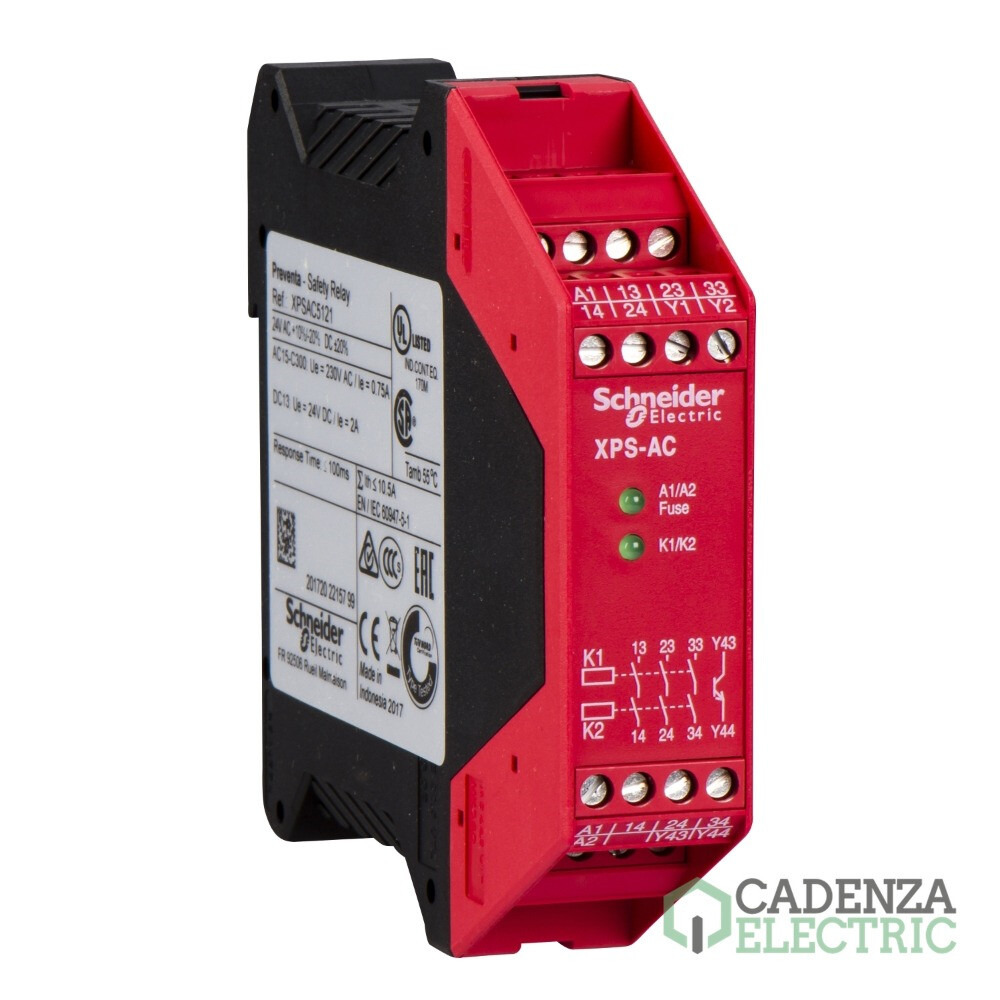

Vista 360º de MODULO SEGURIDAD CAT.3 24VAC/DC [SE ENVÍA SUSTITUTA XPSBAC14AP] ref. XPSAC5121 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

* Esta visualización pertenece a la referencia XPSBAC14AP de Schneider Electric, que tiene una forma, tamaño y medidas igual que la referencia XPSAC5121 de Schneider Electric.
