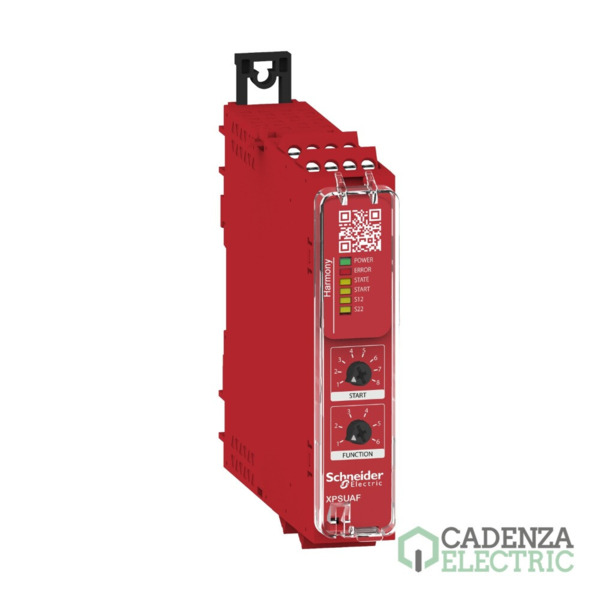

Módulo de seguridad Harmony XPSU categoría 4 24 V CA/CC con terminales de tornillo ref. XPSUAF13AP Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHXPSUAF13AP
Código de producto:
Código de proveedor:
Más en Pedales, Modulos y relés de seguridad
Marca: Schneider Electric
Calibre cable: 0,2-2,5 mm²
Calibre cable: 0,25-2,5 mm²
Calibre cable: 0,2-1,5 mm²
Calibre cable: 0,25-1 mm²
Calibre cable: 0,5-1,5 mm²
Gama: Harmony XPSU
Tipo de producto o componente: Módulo de seguridad
Tensión de alimentación: 24 V CA
Tensión de alimentación: 24 V CC
Aplicación del aparato: Monitoring antivalent contacts
Aplicación del aparato: For emergency stop
Aplicación del aparato: guard and light curtain monitoring
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Módulo de seguridad Harmony XPSU categoría 4 24 V CA/CC con terminales de tornillo – referencia XPSUAF13AP de Schneider Electric.

Principal

Gama de producto	Harmony XPSU
Tipo de producto o componente	Módulo de seguridad
nombre de módulo de seguridad	XPSUAF
aplicación módulo seguridad	Monitoring antivalent contacts, For emergency stop, guard and light curtain monitoring
Función del módulo	Botón de parada de emergencia con 2 contactos NC, Control de la protección con 1 ó 2 conmutadores de límite, Monitoring 2 PNP sensors, Control del conmutador magnético, Control barr. fotoeléctr., RFID switch, Control de equipo de protección electrosensitivo (ESPE), Control sensores proximidad
nivel de seguridad	Can reach PL e/category 4 acorde a ISO 13849-1, Can reach SILCL 3 acorde a IEC 62061, Puede alcanzar SIL 3 acorde a IEC 61508
fiabilidad de la función de seguridad	MTTFd > 30 years acorde a ISO 13849-1, Dcavg >= 99 % acorde a ISO 13849-1, PFHd = 1.13E-09 acorde a ISO 13849-1, HFT = 1 acorde a IEC 62061, PFHd = 1.13E-09 acorde a IEC 62061, SFF > 99% acorde a IEC 62061, HFT = 1 acorde a IEC 61508-1, PFHd = 1.13E-09 acorde a IEC 61508-1, SFF > 99% acorde a IEC 61508-1, Type = B acorde a IEC 61508-1
Tipo de circuito eléctrico	Par NC, Par PNP, Par antivalente, Par OSSD
Conexiones - terminales	Bornero de tornillo extraíble, 0,2-2,5 mm² sólido o flexible, Bornero de tornillo extraíble, 0,25-2,5 mm² flexible con terminal un conductor, Bornero de tornillo extraíble, 0,2-1,5 mm² sólido o flexible dos conductores, Bornero de tornillo extraíble, 2 x 0.25...1 mm² flexible con terminal without cable end, with bezel, Bornero de tornillo extraíble, 2 x 0.5...1.5 mm² flexible con terminal con extr. cable, con bisel
[Us] Tensión nominal de alimentación	24 V CA - 15...10 %, 24 V CC - 20...20 %

Complementario

tiempo sincronización entre entradas	0,5, 2 s, 4 s
tipo de arranque	Automatic/manual/monitored
Consumo de energía en W	2,0 W 24 V corriente continua
Consumo de potencia en VA	5,0 VA 24 V AC 50/60 Hz
tipo de protección de entrada	Interno, electrón
safety outputs	3 NA
safety inputs	2 safety input 24 V CC 5 mA
maximum wire resistance	500 Ohm
Entradas de seguridad compatibles	Normally closed circuit acorde a ISO 14119, Conmutador de límite XC acorde a ISO 14119, Contac mecánico acorde a ISO 14119, Normally closed circuit acorde a ISO 13850, Antivalent pair acorde a ISO 14119, OSSD pair acorde a IEC 61496-1-2, PNP de sensores de proximidad de 3 hilos
[Ie] Corriente nominal de empleo	5 A AC-1 para caja de óptica, 3 A AC-15 para caja de óptica, 5 A DC-1 para caja de óptica, 3 A DC-13 para caja de óptica
control outputs	3 encendido/apagado configurable pulsed output
tipo de entrada/salida	Semiconductor pulsed diagnostic output 24 V CC, 20 mA Z1, sin entrada de servicio clasificada
[Ith] Corriente térmica convencional del aire	8 A
fusible asociado	10 A gG para circuito salida reles NO
corriente desalida mínima	10 mA para salida del relé
tensión salida mínima	15 V para salida del relé
Maximum response time on input open	20 ms
[Ui] Tensión nominal de aislamiento	250 V (grado contaminación 2)
[Uimp] Resistencia a picos de tensión	4 kV categoría sobretens II
señalizaciones en local	Encendido LED (verde), Error LED (rojo), Arranque LED (amarillo), Safety status LED (amarillo), Entrada de seguridad S12 LED (amarillo), Entrada de seguridad S22 LED (amarillo)
Soporte de montaje	Carril DIN simétrico de 35 mm
Profundidad	120 mm
Altura	100 mm
Ancho	22,5 mm
Peso del producto	0,200 kg

Entorno

normas	IEC 60947-5-1, IEC 61508-1 functional safety standard, IEC 61508-2 functional safety standard, IEC 61508-3 functional safety standard, IEC 61508-4 functional safety standard, IEC 61508-5 functional safety standard, IEC 61508-6 functional safety standard, IEC 61508-7 functional safety standard, ISO 13849-1 functional safety standard, IEC 62061 functional safety standard
Certificaciones de producto	TÜV, cULus
Grado de protección IP	IP20 (Terminales) acorde a IEC 60529, IP40 (envolvente) acorde a IEC 60529, IP54 (mounting area) acorde a IEC 60529
Temperatura ambiente de almacenamiento	-25…85 °C
Humedad relativa	5…95 % sin condensación

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,700 cm
Paquete 1 Ancho	13,700 cm
Paquete 1 Longitud	15,500 cm
Paquete 1 Peso	281,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	16
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	5,225 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	128
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	50,772 kg

Productos compatibles con Módulo de seguridad Harmony XPSU categoría 4 24 V CA/CC con terminales de tornillo

Este producto, referencia XPSUAF13AP de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Referencia XPSES de Schneider Electric.
Referencia XPSEC de Schneider Electric.

Vista 360º de Módulo de seguridad Harmony XPSU categoría 4 24 V CA/CC con terminales de tornillo ref. XPSUAF13AP Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Módulo de seguridad Harmony XPSU categoría 4 24 V CA/CC con terminales de tornillo ref. XPSUAF13AP Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.
