Módulo de protección diferencial auxiliar Vigi para NSX100/160 o CVS100/160, 4 polos, 220-440 VCA, 30mA-10A ref. LV429489 Schnei

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHLV429489
Código de producto:
Código de proveedor:
Más en 4P
Más en Accesorios, auxiliares y bobinas para Compact NSXm
Marca: Schneider Electric
Sensibilidad de disparo: 30 mA
Sensibilidad de disparo: 100 mA
Sensibilidad de disparo: 300 mA
Sensibilidad de disparo: 500 mA
Sensibilidad de disparo: 1000 mA
Sensibilidad de disparo: 3000 mA
Sensibilidad de disparo: 10000 mA
Sensibilidad de disparo: 30000 mA
Gama: ComPacT NSX400-630
Gama: ComPacT NSX100-250 DC
Tipo de producto o componente: Bloque Vigi
Corriente nominal: 100 A
Corriente nominal: 160 A
Clase de protección diferencial: A
Clase de protección diferencial: AC
Ajuste de la temporización diferencial: Ajustable
Ajuste de la temporización diferencial: 0 ms
Ajuste de la temporización diferencial: 60 ms
Ajuste de la temporización diferencial: 150 ms
Ajuste de la temporización diferencial: 300 ms
Ajuste de la temporización diferencial: 500 ms
Ajuste de la temporización diferencial: 800 ms
Ajuste de la temporización diferencial: 1,2 s
Ajuste de la temporización diferencial: 4 s
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Módulo de protección diferencial auxiliar Vigi para NSX100/160 o CVS100/160, 4 polos, 220-440 VCA, 30mA-10A – referencia LV429489 de Schneider Electric.

Principal

Gama de producto	ComPact NSX400...630, ComPact NSX100...250 DC
Nombre abreviado del equipo	VigiPacT
Tipo de producto o componente	Bloque Vigi
Función	Protección diferencial
Compatibilidad con sensores de corriente	Compact NS ComPact NSX160 interruptor automático, Compact NS ComPact NSX250 interruptor automático, Compact Compact NSX100m Micrologic Vigi 4.1 interruptor automático, Compact Compact NSX160m Micrologic Vigi 4.1 interruptor automático
Número de polos	4P
[In] Corriente nominal	100 A, 160 A
clase de protección contra fugas a tierra	Clase A, Clase AC
ajuste de tipo de sensibilidad de fugas a tierra de corriente residual	Ajustable
sensibilidad de fuga a tierra	0,03 A para clase A, 0,1 A para clase A, 0,3 A para clase A, 0,5 A para clase A, 1 A para clase A, 3 A para clase A, 10 A para clase AC, 30 A para clase AC
tipo de ajuste de la temporización del disparo diferencial	Ajustable
[Δt] ajuste de la temporización de la protección diferencial	0 ms, 60 ms, 150 ms, 300 ms, 500 ms, 800 ms, 1,2 s, 4 s

Complementario

Tipo de red	AC
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	200...440 V AC 50/60 Hz
protección contra fugas a tierra	Con
Tiempo de corte máximo	800 ms
Categoría de sobretensión	IV

Entorno

Clase de potección contra descargas eléctricas	Clase II

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	13,400 cm
Paquete 1 Ancho	14,500 cm
Paquete 1 Longitud	17,200 cm
Paquete 1 Peso	1,315 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	12
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	40,000 cm
Paquete 2 Longitud	60,000 cm
Paquete 2 Peso	16,430 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	48
Paquete 3 Altura	42,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	80,000 kg

Productos compatibles con Módulo de protección diferencial auxiliar Vigi para NSX100/160 o CVS100/160, 4 polos, 220-440 VCA, 30mA-10A

Este Módulo de protección diferencial auxiliar Vigi para NSX100/160 o CVS100/160, 4 polos, 220-440 VCA, 30mA-10A, referencia LV429489 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Interruptor automático

Interruptor automatico ComPacT NSX160F 36kA AC 4P3R 160A TMD — referencia C16F6TM160 de Schneider Electric.
Interruptor automatico ComPacT NSX160F 36kA AC 4P4R 160A TMD — referencia C16F4TM160 de Schneider Electric.
Interruptor automatico ComPacT NSX160F 36kA AC 4P4R 160A Micrologic 2.2 — referencia C16F42D160 de Schneider Electric.
Interruptor automatico ComPacT NSX160N 50kA AC 4P3R 160A TMD — referencia C16N6TM160 de Schneider Electric.
Interruptor automatico ComPacT NSX100N 50kA AC 4P4R 100A Micrologic 2.2 — referencia C10N42D100 de Schneider Electric.
Interruptor automatico ComPacT NSX100F 36kA AC 4P3R 100A TMD — referencia C10F6TM100 de Schneider Electric.
Interruptor automatico ComPacT NSX100N 50kA AC 4P3R 100A TMD — referencia C10N6TM100 de Schneider Electric.
Interruptor automatico ComPacT NSX160F 36kA AC 4P3R 125A TMD — referencia C16F6TM125 de Schneider Electric.
Interruptor automatico ComPacT NSX100N 50kA AC 4P3R 63A TMD — referencia C10N6TM063 de Schneider Electric.
Interruptor automatico ComPacT NSX100F 36kA AC 4P3R 63A TMD — referencia C10F6TM063 de Schneider Electric.
Interruptor automatico ComPacT NSX100F 36kA AC 4P4R 100A Micrologic 2.2 — referencia C10F42D100 de Schneider Electric.
Interruptor automatico ComPacT NSX160N 50kA AC 4P3R 125A TMD — referencia C16N6TM125 de Schneider Electric.
Interruptor automatico ComPacT NSX160N 50kA AC 4P4R 160A TMD — referencia C16N4TM160 de Schneider Electric.
Interruptor automatico ComPacT NSX100N 50kA AC 4P3R 80A TMD — referencia C10N6TM080 de Schneider Electric.
Interruptor automatico ComPacT NSX100H 70kA AC 4P3R 40A TMD — referencia C10H6TM040 de Schneider Electric.
Interruptor en carga ComPacT NSX100NA AC 4P 100A — referencia C104100S de Schneider Electric.
Interruptor automatico ComPacT NSX100H 70kA AC 4P3R 16A TMD — referencia C10H6TM016 de Schneider Electric.
Interruptor automatico ComPacT NSX160F 36kA AC 4P4R 125A TMD — referencia C16F4TM125 de Schneider Electric.

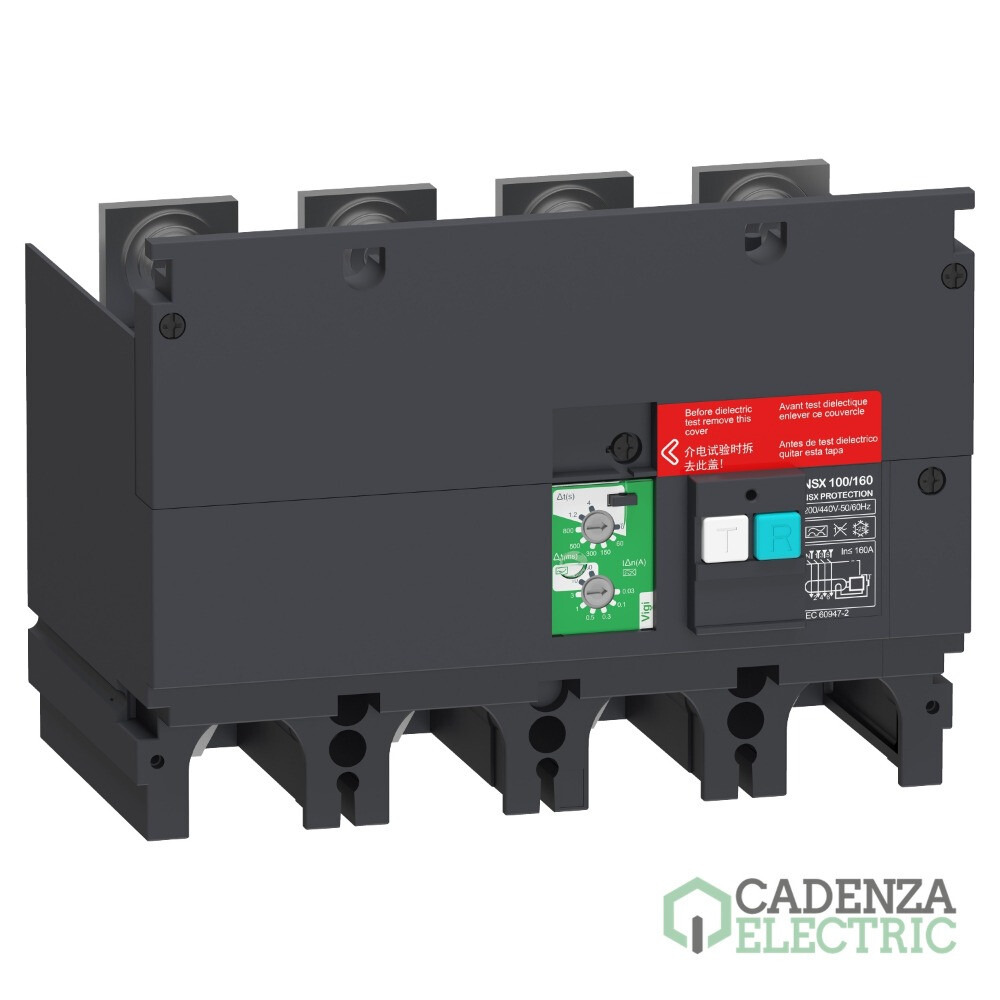

Vista 360º de Módulo de protección diferencial auxiliar Vigi para NSX100/160 o CVS100/160, 4 polos, 220-440 VCA, 30mA-10A ref. LV429489 Schneider Electric
