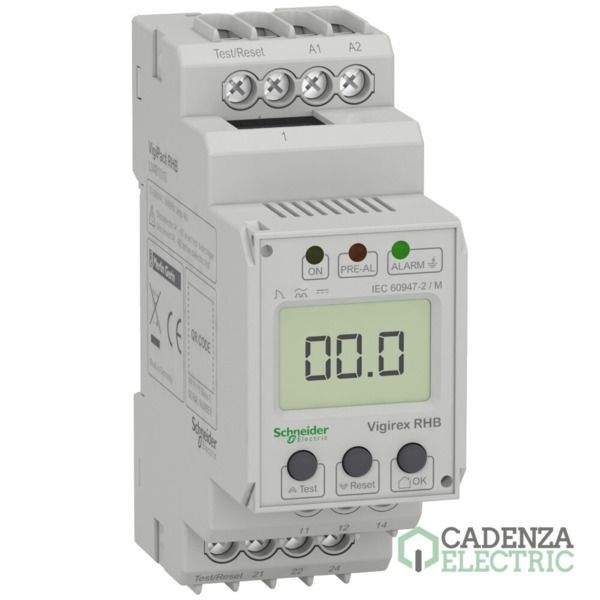

Relé diferencial tipo B VigiPacT RHB ref. LV481010 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLV481010
Código de producto:
Código de proveedor:
Más en Accesorios, auxiliares y bobinas para Compact NSXm
Marca: Schneider Electric
Sensibilidad de disparo: 30-100 mA
Sensibilidad de disparo: 100-1000 mA
Sensibilidad de disparo: 1000-3000 mA
Sensibilidad de disparo: 15-1000 mA
Gama: VigiPacT
Tipo de producto o componente: Relé de protección diferencial
Corriente termica convencional: 5 A
Clase de protección diferencial: B
Ajuste de la temporización diferencial: 0-1 s
Ajuste de la temporización diferencial: 10 ms
Ajuste de la temporización diferencial: 1-10 s
Ajuste de la temporización diferencial: 100 ms
Tensión de alimentación: 100 V CA
Tensión de alimentación: 100 V CC
Tensión de alimentación: 250 V CA
Tensión de alimentación: 250 V CC
Aplicación del aparato: Protección de relé
Consumo de potencia en va: 6,5 VA
Montaje y fijación: Carril DIN
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Relé diferencial tipo B VigiPacT RHB – referencia LV481010 de Schneider Electric.

Principal

Gama	VigiPacT
Nombre abreviado del equipo	RHB
Tipo de producto o componente	Residual current protection relay
aplicación del relé	Protección relé
Soporte de montaje	Carril DIN
clase de protección contra fugas a tierra	Tipo B
tipo de ajuste	Teclado
ajuste de tipo de sensibilidad de fugas a tierra de corriente residual	Ajustable
Earth-leakage sensitivity	0,03…0,1 A, Ajustable en pasos de 0,001A, 0,1…1 A, Ajustable en pasos de 0,01A, 1…3 A, Ajustable en pasos de 0,1A
Earth-leakage time delay	Instantáneo for 0,03 A, Ajustable 0…1 s for 0,03…3 A Ajustable en pasos de 10 ms, Ajustable 1…10 s for 0,03…3 A Ajustable en pasos de 100 ms
Regulación de sensibilidad	0.015...1 A Ajustable en pasos de 0,001A alarma, 1...3 A Ajustable en pasos de 0,1A alarma
Compatibilidad con sensores de corriente	VigiPacT TB35 Toroidales diferenciales cerrados, VigiPacT TB60 Toroidales diferenciales cerrados, VigiPacT TB120 Toroidales diferenciales cerrados, VigiPacT TB210 Toroidales diferenciales cerrados, VigiPacT TB35P Toroidales diferenciales cerrados, VigiPacT TB60P Toroidales diferenciales cerrados
[Ithe] intensidad térmica convencional en la envolvente	5 A
carga mínima	1 mA en 10 V
[Us] tensión de alimentación asignada	100-250 V CA/CC
Consumo de potencia en VA	6,5 VA
Monitored distribution system	800 V - AC en 0...400 Hz (máximo)
Sistema de conexión a tierra	TT, TN-S
[Uimp] Resistencia a picos de tensión	4 kV
Reset	Rearme remoto

Complementario

función de prueba	Test remoto, Local
monitorización	Componentes electrónicos (supervisión) , Alimentación (continuo) , Enlace relé/sensor (continuo)
composición de contactos de señalización	1 NA/NC alarma a prueba de fallos, 1 NO pre-alarma a prueba de fallos
tipo de medición	Medición interna de corriente de fugas a tierra, rango: 80...100 %
inviolabilidad de los ajustes	Protegido por código de acceso
Conexiones - terminales	Bornero 1 cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12, Bornero 1 cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12, Bornero 2 cable(s) 0,2…1,5 mm² flexible AWG 24...AWG 12, Bornero 2 cable(s) 0,2…1,5 mm² rígido AWG 24...AWG 12
longitud de cable pelado para conectar bornas	8 mm, 9 mm
par de apriete	0,5…0,6 N.m
pasos de 9 mm	4
Normas	EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
Ancho	36 mm
Altura	90 mm
Profundidad	70,5 mm
Peso del producto	0,15 kg
Grado de protección IP	IP40 en cara frontal: conforming to EN/IEC 60529, IP30 en partes later.: conforming to EN/IEC 60529, IP20 en terminales de conexión: conforming to EN/IEC 60529
Grado de protección IK	IK07
resistencia mecánica	Resistencia al fuego acorde a IEC 60695-2-1, Protección IK 2 joules IK07, Vibraciones 13,2-100 Hz 0,7 g, Vibraciones 2-13,2 Hz +/- 1 mm

Entorno

Características ambientales	Exposición al calor húmedo fuera de servicio acorde a IEC 60068-2-30, Exposición al calor húmedo en servicio acorde a IEC 60068-2-56, Niebla salina acorde a IEC 60068-2-52
Categoría de sobretensión	III
clase de potección contra descargas eléctricas	Clase II
Compatibilidad electromagnética	Emisiones conducidas e irradiadas B acorde a CISPR 11, Prueba de inmunidad de radio frecuencia conducida 3 acorde a IEC 61000-4-6, Prueba de inmunidad ante descarga electroestática 4 acorde a IEC 61000-4-2, Susceptibilidad conducida de energía elevada 4 acorde a IEC 61000-4-5, Susceptibilidad conducida de baja energía 4 acorde a IEC 61000-4-4, Susceptibilidad radiada 3 acorde a IEC 61000-4-3
humedad relativa	95 % en 55 °C
Grado de contaminación	2 acorde a IK07
Temperatura ambiente de operación	-25…55 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,3 cm
Paquete 1 Ancho	12,0 cm
Paquete 1 Longitud	16,0 cm
Paquete 1 Peso	238,0 g
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	40
Paquete 2 Altura	30 cm
Paquete 2 Ancho	40 cm
Paquete 2 Longitud	60 cm
Paquete 2 Peso	10,25 kg

Productos compatibles con Relé diferencial tipo B VigiPacT RHB

Este Relé diferencial tipo B VigiPacT RHB, referencia LV481010 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Sensores remotos

Toroidal cerrado tipo B VigiPacT TB35 — referencia LV481011 de Schneider Electric.
Toroidal cerrado tipo B VigiPacT TB60 — referencia LV481012 de Schneider Electric.
Toroidal cerrado tipo B VigiPacT TB120 — referencia LV481013 de Schneider Electric.
Toroidal cerrado tipo B VigiPacT TB210 — referencia LV481014 de Schneider Electric.
Toroidal cerrado tipo B VigiPacT TB35P — referencia LV481015 de Schneider Electric.
Toroidal cerrado tipo B VigiPacT TB60P — referencia LV481016 de Schneider Electric.

Cables compatibles

Kit de cableado 1 m VigiPacT tipo B — referencia LV481017 de Schneider Electric.
Kit de cableado 2,5 m VigiPacT tipo B — referencia LV481018 de Schneider Electric.
