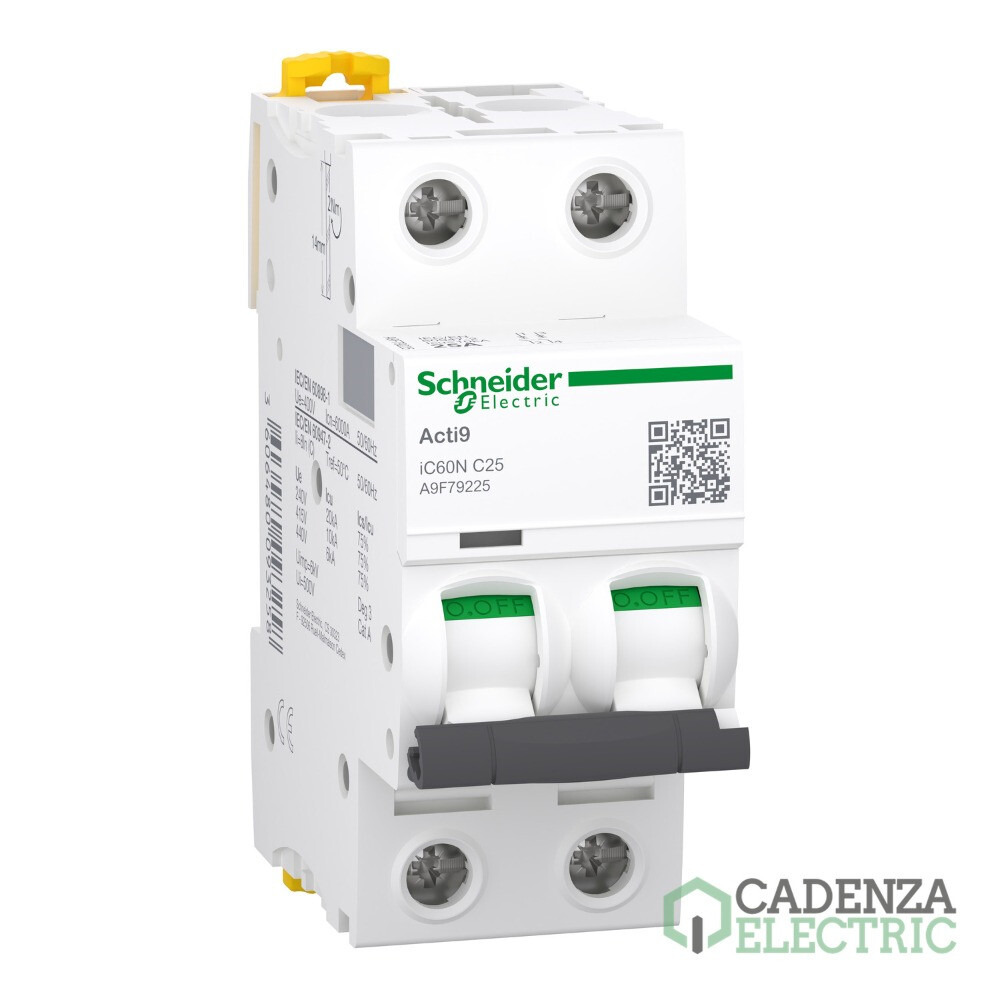

Interruptor magnetotérmico 25A. Acti9 iC60N, 2P, curva C, 6000 A/10 kA ref. A9F79225 Schneider Electric

A9F79225 | 2P | 25 A | Curva C | 10 kA | 6000 A | Acti 9 iC60 RCBO | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9F79225
Código de producto:
Código de proveedor:
Más en 2P
Más en Magnetotérmicos iC60N
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 36 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 25 A
Curva de disparo: C
Numero de polos: 2P
Número de polos protegidos: 2P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor magnetotérmico 25A. Acti9 iC60N, 2P, curva C, 6000 A/10 kA – referencia A9F79225 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti9 iC60N
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC60N
Número de polos	2P
número de polos protegidos	2
[In] Corriente nominal	25 A
Tipo de red	AC, Corriente continua
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	6000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1, 36 kA Icu en 12...60 V AC 50/60 Hz acorde a Icu, 10 kA Icu en 50 A
poder de seccionamiento	Sí acorde a EN 60898-1, Sí, Sí acorde a IEC 60898-1, Sí
Normas	IEC 60898-1, EN 60898-1

Complementario

Frecuencia de red	50/60 Hz
límite de enlace magnético	8 x In +/- 20%
[Ics] poder de corte en servicio	15 kA 75 % - 220...240 V AC 50/60 Hz, 7,5 kA 75 % - 380...415 V AC 50/60 Hz, 4,5 kA 75 % - 440 V AC 50/60 Hz, 15 kA 75 % - 220...240 V AC 50/60 Hz, 7,5 kA 75 % - 380...415 V AC 50/60 Hz, 4,5 kA 75 % - 440 V AC 50/60 Hz, 27 kA 75 % - 12...133 V AC 50/60 Hz, 27 kA 75 % - 12...133 V AC 50/60 Hz, 6000 A 100 % acorde a EN 60898-1 - 400 V AC 50/60 Hz, 6000 A 100 % acorde a IEC 60898-1 - 400 V AC 50/60 Hz, 10 kA 100 % - 72...125 V corriente continua, 10 kA 100 % - 72...125 V corriente continua
clase de limitación	3 acorde a EN 60898-1, 3 acorde a IEC 60898-1
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz, 500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV, 6 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicador de disparo
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo SÍ
pasos de 9 mm	4
Altura	85 mm
Ancho	36 mm
Profundidad	78,5 mm
Peso del producto	0,25 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Conexiones - terminales	Terminal simple (arriba o abajo) 1…25 mm² rígido, Terminal simple (arriba o abajo) 1…16 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Bloque independiente

Entorno

Grado de protección IP	IP20 conforming to IEC 60529, IP20 conforming to EN 60529
Grado de contaminación	3, 3
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	0...2000 m
Temperatura ambiente de operación	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,500 cm
Paquete 1 Ancho	7,300 cm
Paquete 1 Longitud	9,200 cm
Paquete 1 Peso	232,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	6
Paquete 2 Altura	8,200 cm
Paquete 2 Ancho	10,000 cm
Paquete 2 Longitud	22,400 cm
Paquete 2 Peso	1,446 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	66
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	16,426 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Interruptor magnetotérmico 25A. Acti9 iC60N, 2P, curva C, 6000 A/10 kA

Este Interruptor magnetotérmico 25A. Acti9 iC60N, 2P, curva C, 6000 A/10 kA, referencia A9F79225 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
Reconectad. autom. ARA aux. iC60 1-2P — referencia A9C70132 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Control remoto RCA aux. iC60 1-2P — referencia A9C70112 de Schneider Electric.
Contr. Remoto RCA Ti24 aux.iC60 1-2P — referencia A9C70122 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
Sensor PowerTag 1P+N inferior — referencia A9MEM1522 de Schneider Electric.
Sensor PowerTag 1P+N superior — referencia A9MEM1521 de Schneider Electric.

Productos compatibles para distribución

Peine bipolar; Acti9; 2P; 48 pasos; iK60 iC60 e iID — referencia A9XPH224 de Schneider Electric.
Peine de conexión eléctrico bipolar Acti9 — referencia A9XPH212 de Schneider Electric.
Peine bipolar; Acti9; 2P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH257 de Schneider Electric.
Peine 3 (N+P) K60N, C60, ID. L = 1000 — referencia A9XPH557 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 24mod. K60N, C60, — referencia A9XPH524 de Schneider Electric.
Peine bipolar + aux. K60N, C60, ID. L = — referencia A9XAH257 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 12mod. K60N, C60, — referencia A9XPH512 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 18mod. K60N, C60, — referencia A9XPH518 de Schneider Electric.
Peine 2P+aux (Aux N L1, Aux N L2, Aux N — referencia A9XAH557 de Schneider Electric.
Peine N-L1 Vigi, N-L2 Vigi, N-L3 Vigi 36 — referencia A9XPF524 de Schneider Electric.
Peine N-L1 Vigi, N-L2 Vigi, N-L3 Vigi 27 — referencia A9XPF521 de Schneider Electric.
Peine 2P 18mod. K60N, C60, ID — referencia A9XPH218 de Schneider Electric.
Peine 2P 8mod. K60N, C60, ID — referencia A9XPH208 de Schneider Electric.
Peine 2P 10mod. K60N, C60, ID — referencia A9XPH210 de Schneider Electric.
Peine 2P 6mod. K60N, C60, ID — referencia A9XPH206 de Schneider Electric.

Complementos compatibles

Bloque diferencial; Acti9 Quick Vigi iC160; 2P; 25 A; 30 mA; AC — referencia A9Q11225 de Schneider Electric.
Quick Vigi iC60 2P 25A 300mA AC — referencia A9Q14225 de Schneider Electric.
Quick Vigi iC60 2P 25A 30mA A-SI — referencia A9Q31225 de Schneider Electric.
Quick Vigi iC60 2P 25A 30mA A — referencia A9Q21225 de Schneider Electric.
Quick Vigi iC60 2P 25A 300mA A — referencia A9Q24225 de Schneider Electric.
Quick Vigi iC60 2P 40A 30mA AC — referencia A9Q11240 de Schneider Electric.
Quick Vigi iC60 2P 40A 300mA AC — referencia A9Q14240 de Schneider Electric.
Quick Vigi iC60 2P 40A 30mA A-SI — referencia A9Q31240 de Schneider Electric.
Vigi iC60 2P 63A 30mA AC — referencia A9V11263 de Schneider Electric.
Vigi iC60 2P 63A 300mA AC — referencia A9V14263 de Schneider Electric.
Quick Vigi iC60 2P 63A 300mA-S A-SI — referencia A9V35263 de Schneider Electric.
Quick Vigi iC60 2P 25A 10mA AC — referencia A9Q10225 de Schneider Electric.
Vigi iC60 2P 63A 300mA-S AC — referencia A9V15263 de Schneider Electric.
Vigi iC60 - earth leakage add-on block - 2P - 25A - 30mA - AC type — referencia A9Q01225 de Schneider Electric.
Vigi iC60 2P 63A 300mA A — referencia A9V24263 de Schneider Electric.
Vigi iC60 2P 63A 500mA AC — referencia A9V16263 de Schneider Electric.
Vigi iC60 2P 63A 1000mA-S AC — referencia A9V19263 de Schneider Electric.
Interruptor Vigi Acti9 Tipo AC 2P 25 A 100mA — referencia A9V12225 de Schneider Electric.
Interruptor Vigi Acti9 Tipo AC 2P 25 A 30mA — referencia A9V01225 de Schneider Electric.
Vigi iC60 2P 63A 30mA A — referencia A9V21263 de Schneider Electric.
