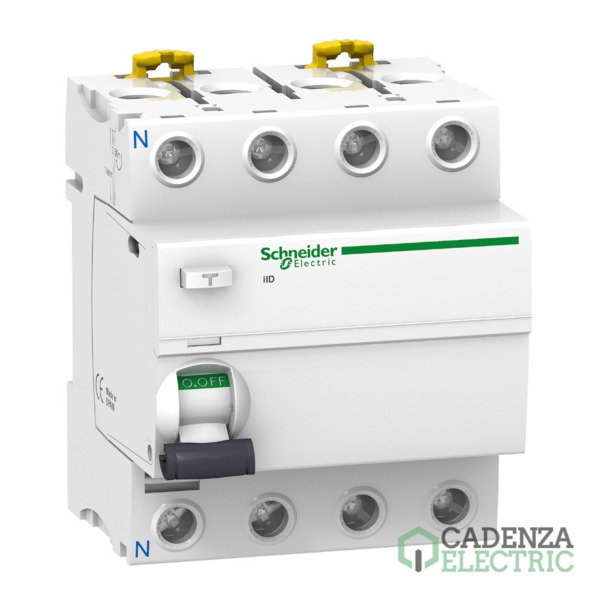

Interruptor diferencial Acti 9 iID - RCCB - 4P - 25A - 300mA - type A ref. A9R24425 Schneider Electric

A9R24425 | 4P | 25 A | 300 mA | Tipo A | Acti 9 iID40 | Acti 9 iID | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9R24425
Código de producto:
Código de proveedor:
Más en 4P
Más en 300mA
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Gama: Acti9
Tipo de producto o componente: Interruptor diferencial
Corriente nominal: 25 A
Clase de protección diferencial: A
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor diferencial Acti 9 iID - RCCB - 4P - 25A - 300mA - type A – referencia A9R24425 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti 9 iID40
Tipo de producto o componente	Interruptor diferencial (RCCB)
Nombre abreviado del equipo	iID
Número de polos	4P
posición de neutro	Izquierda
[In] Corriente nominal	25 A
Tipo de red	AC
sensibilidad de fuga a tierra	300 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo A

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	380...415 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
poder de conexión y de corte	Idm 1500 A, Im 1500 A
corriente condicional de cortocircuito	10 kA
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
corriente de sobretensión	250 A
indicador de posición del contacto	Sí
Tipo de control	Maneta
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	8
Altura	91 mm
Ancho	72 mm
Profundidad	73,5 mm
Peso del producto	0,37 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	AC-1 15000 ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales	Terminal simple arriba o abajo1…35 mm² rígido, Terminal simple arriba o abajo1…25 mm² flexible, Terminal simple arriba o abajo1…25 mm² flexible con terminal
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	3,5 N.m arriba o abajo

Entorno

Normas	EN/IEC 61008-1
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 250 A acorde a EN/IEC 61008-1
Temperatura ambiente de funcionamiento	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,7 cm
Paquete 1 Ancho	8,5 cm
Paquete 1 Longitud	9,8 cm
Paquete 1 Peso	353,0 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	27
Paquete 2 Altura	30 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	10,048 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Acti 9 iID - RCCB - 4P - 25A - 300mA - type A

Este Acti 9 iID - RCCB - 4P - 25A - 300mA - type A, referencia A9R24425 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Mandos motorizados con reconexión automática ARA para iID 4P - 1 Prog ref. A9C70344 Schneider Electric — referencia A9C70344 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
iMN 24VCA/CC — referencia A9A27108 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 3P+N — referencia A9MEM1570 de Schneider Electric.
Sensor PowerTag 3P+N superior — referencia A9MEM1541 de Schneider Electric.
Sensor PowerTag 3P+N inferior — referencia A9MEM1542 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Conector para peine Acti9 100A 4 unidades — referencia A9XPCM04 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Acti 9 - Peines - 4 conectores terminales dobles, cable de 35mm — referencia A9XPCD04 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Productos compatibles para distribución

Escudos laterales; Acti9; para 10 peines; bipolares — referencia A9XPE210 de Schneider Electric.
peine tetrapolar 48 pasos — referencia A9XPH424 de Schneider Electric.
20 caperuzas aislantes para dientes — referencia A9XPT920 de Schneider Electric.
Peine tetrapolar 24 pasos K60N, C60, ID — referencia A9XPH412 de Schneider Electric.
10 escudos laterales peines tetra. — referencia A9XPE410 de Schneider Electric.
Peine bipolar; Acti9; 4P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH457 de Schneider Electric.
Peine tetrapolar + aux. K60N, C60, ID. L — referencia A9XAH457 de Schneider Electric.
Peine iID 4P cabecera + 2P 10mod. — referencia A9XPH810 de Schneider Electric.
Peine iID 4P cabecera + 2P 14mod. — referencia A9XPH814 de Schneider Electric.
Peine 4P 16mod. K60N, C60, ID — referencia A9XPH416 de Schneider Electric.
Peine iID 4P cabecera + 2P 12mod. — referencia A9XPH812 de Schneider Electric.
Peine 4P 8mod. K60N, C60, ID — referencia A9XPH408 de Schneider Electric.
