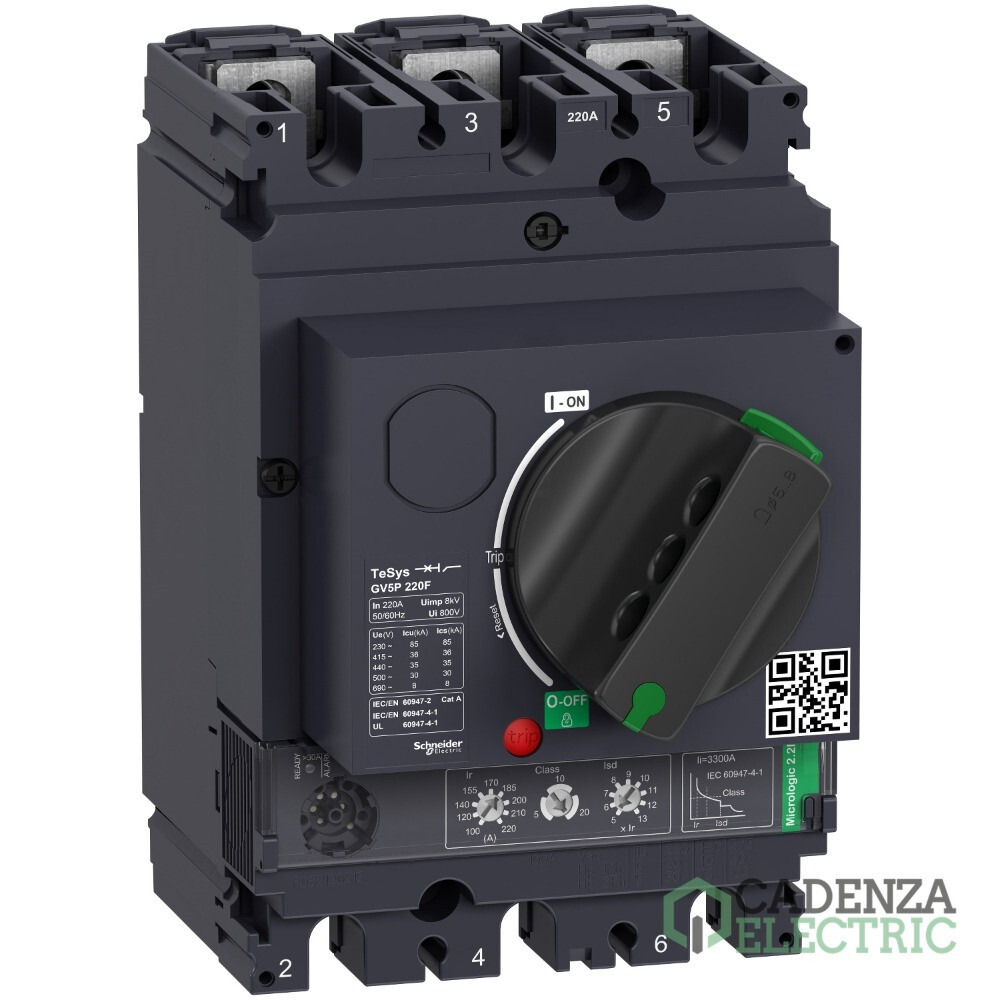

Interruptor automático de motor, TeSys GV5, 3P, 220A, Icu 36kA, magnetotérmico ref. GV5P220F Schneider Electric

GV5P220F | 3P | 220 A | 36 kA | TeSys | GV5P | Protector de circuito de motor | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHGV5P220F
Código de producto:
Código de proveedor:
Más en 3P
Más en Disyuntores magnetotérmicos GV4, GV5 y GV6
Marca: Schneider Electric
Gama: TeSys GV6
Gama: TeSys
Tipo de producto o componente: Protector de circuito de motor
Tecnología de unidad de disparo: Electrónico
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor automático de motor, TeSys GV5, 3P, 220A, Icu 36kA, magnetotérmico – referencia GV5P220F de Schneider Electric.

Principal

Gama de producto	TeSys GV6
Gama	TeSys
Nombre abreviado del equipo	GV5P
Nombre del producto	TeSys GV6, TeSys GK1
Tipo de producto o componente	Protector de circuito de motor
Función	Protección del motor
tecnología de unidad de disparo	Electrónico

Complementario

Número de polos	3P
Categoría de empleo	Categoría A
potencia del motor en kW	90…110 kW en 400/415 V AC 50/60 Hz, 110 kW en 500 V AC 50/60 Hz, 110…132 kW en 660/690 V AC 50/60 Hz
capacidad de corte	36 kA Icu en 400/415 V AC 50/60 Hz, 30 kA Icu en 500 V AC 50/60 Hz, 8 kA Icu en 660/690 V AC 50/60 Hz
[Ics] poder de corte de servicio nominal en cortocircuito	100 % en 400/415 V AC 50/60 Hz, 100 % en 500 V AC 50/60 Hz, 100 % en 660/690 V AC 50/60 Hz
Tipo de control	Mando rotativo directo
[In] Corriente nominal	220 A en 65 °C
intensidad de disparo magnético	3300 A
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Ith] Corriente térmica convencional	220 A acorde a IEC 60947-4-1
[Uimp] Resistencia a picos de tensión	8 kV
potencia total disipada por polo	17,6 W
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos para AC-3 en 400/415 V In
Velocidad máxima de funcionamiento	25 cyc/h
servicio nominal	Continuo
Paso de conexión	35 mm sin esparcidores
Conexiones - terminales	Barras, Terminales
par de apriete	15 N.m M8
resistencia mecánica	Vibraciones +/- 1 mm 2-13,2 Hz acorde a IEC 60068-2-6, Vibraciones 0.7 gn 13,2-100 Hz acorde a IEC 60068-2-6
sensibilidad de fallo de fase	Sí acorde a IEC 60947-4-1
Altura	161 mm
Ancho	105 mm
Profundidad	155 mm
Peso del producto	2,6 kg
Color	Anthracite (RAL 7016)
poder de seccionamiento	Sí acorde a Icu

Entorno

Normas	EN/IEC 60947-1, Icu, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Certificaciones de producto	Esquema IECEE CB, EAC (pendiente)
resistencia climática	acorde a IACS E10
Grado de protección IK	IK07 acorde a IEC 62262
Grado de protección IP	IP40 acorde a IEC 60529
Temperatura ambiente de almacenamiento	-50…85 °C
resistencia al fuego	960 °C acorde a IEC 60695-2-11
Altitud máxima de funcionamiento	5000 m
Temperatura ambiente de funcionamiento	-25…70 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	18,2 cm
Paquete 1 Ancho	11,1 cm
Paquete 1 Longitud	17,8 cm
Paquete 1 Peso	2,194 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	6
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	40,0 cm
Paquete 2 Longitud	60,0 cm
Paquete 2 Peso	14,03 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Interruptor automático de motor, TeSys GV5, 3P, 220A, Icu 36kA, magnetotérmico

Este Interruptor automático de motor, TeSys GV5, 3P, 220A, Icu 36kA, magnetotérmico, referencia GV5P220F de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

tapa-bornes IP405 GV7 — referencia GV7AC01 de Schneider Electric.
Conectores de Clip TeSys GV5-GV7 150A Cable 1.5-95mm^2 Juego de 3 piezas — referencia GV7AC021 de Schneider Electric.
Extended rotary handle, TeSys GV5-GV7, red, padlockable, IP55 — referencia GV7AP02 de Schneider Electric.
Mando Rotativo Largo GV7AP GV7R mango negro — referencia GV7AP01 de Schneider Electric.
Ligadores extraíveis GV7 220A — referencia GV7AC022 de Schneider Electric.
Mando rotativo directo, TeSys GV5, negro, IP40 — referencia GV5AP03 de Schneider Electric.
separadores de fase - para disjuntor de motor GV7 — referencia GV7AC04 de Schneider Electric.
3 separadores de pólos - 45 mm - para disjuntor de motor GV7 — referencia GV7AC03 de Schneider Electric.
TeSys GV7 - kit for combination with contactor LC1-F115...185 — referencia GV7AC06 de Schneider Electric.
TeSys GV7 - insulating screen — referencia GV7AC05 de Schneider Electric.
TeSys GV7 - kit for combination with contactor LC1-D115...150 — referencia GV7AC08 de Schneider Electric.
