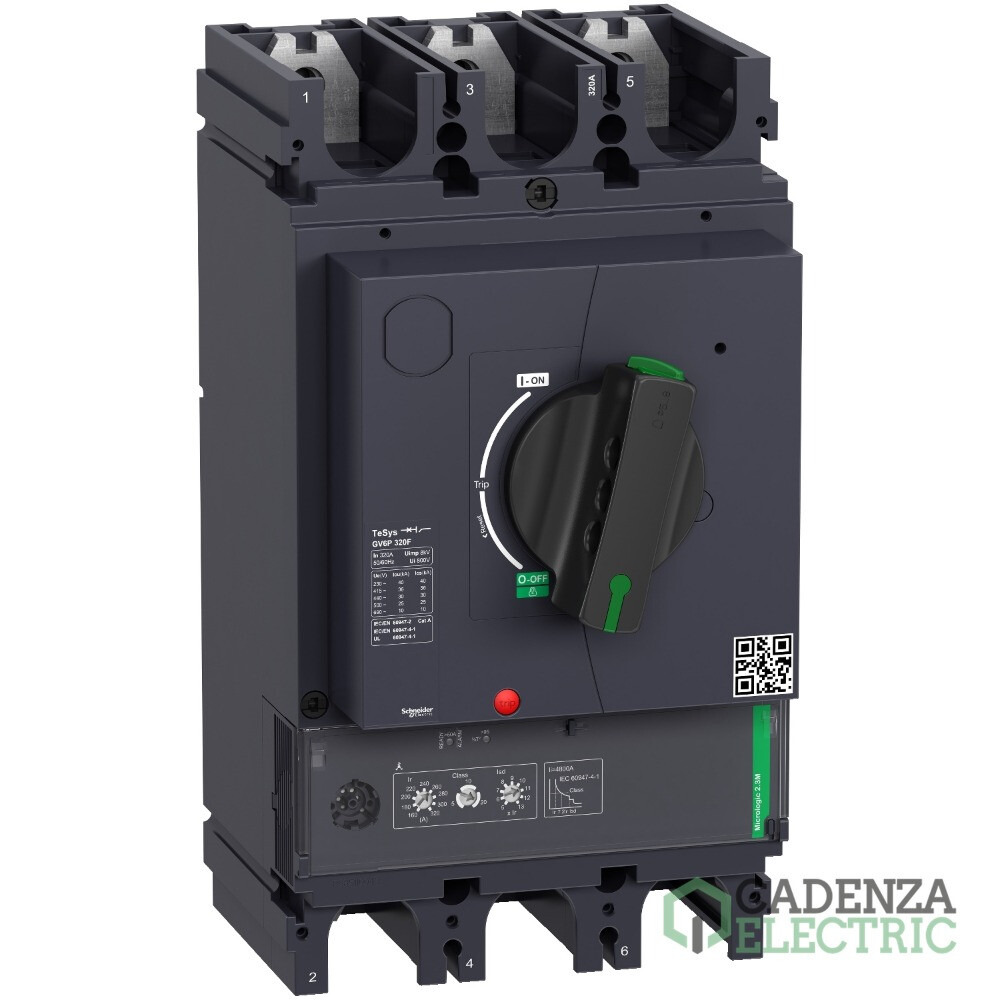

Disyuntor de motor, Tesys GV6, 3P, 320 A, Icu 36 kA, termomagnético ref. GV6P320F Schneider Electric

GV6P320F | 3P | 320 A | 36 kA | GV6P | Disyuntor | TeSys | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHGV6P320F
Código de producto:
Código de proveedor:
Más en 3P
Más en Disyuntores magnetotérmicos GV4, GV5 y GV6
Marca: Schneider Electric
Gama: TeSys GV7
Gama: TeSys
Tipo de producto o componente: Protector de circuito de motor
Tecnología de unidad de disparo: Electrónico
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Disyuntor de motor, Tesys GV6, 3P, 320 A, Icu 36 kA, termomagnético – referencia GV6P320F de Schneider Electric.

Principal

Gama de producto	TeSys GV7
Gama	TeSys
Nombre abreviado del equipo	GV6P
Nombre del producto	TeSys GV7, TeSys GK1
Tipo de producto o componente	Protector de circuito de motor
Función	Protección del motor
tecnología de unidad de disparo	Electrónico

Complementario

Número de polos	3P
Categoría de empleo	Categoría A
potencia del motor en kW	132…160 kW en 400/415 V AC 50/60 Hz, 160…200 kW en 500 V AC 50/60 Hz, 200…250 kW en 660/690 V AC 50/60 Hz
capacidad de corte	36 kA Icu en 400/415 V AC 50/60 Hz, 25 kA Icu en 500 V AC 50/60 Hz, 10 kA Icu en 660/690 V AC 50/60 Hz
[Ics] poder de corte de servicio nominal en cortocircuito	100 % en 400/415 V AC 50/60 Hz, 100 % en 500 V AC 50/60 Hz, 100 % en 660/690 V AC 50/60 Hz
Tipo de control	Mando rotativo directo
[In] Corriente nominal	320 A en 65 °C
intensidad de disparo magnético	4800 A
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz
[Ith] Corriente térmica convencional	320 A acorde a IEC 60947-4-1
[Uimp] Resistencia a picos de tensión	8 kV
potencia total disipada por polo	19,2 W
Durabilidad mecánica	15000 ciclos
Durabilidad eléctrica	6000 ciclos para AC-3 en 400/415 V In
Velocidad máxima de funcionamiento	25 cyc/h
servicio nominal	Continuo
Paso de conexión	45 mm sin esparcidores
Conexiones - terminales	Barras, Terminales
par de apriete	50 N.m M10
resistencia mecánica	Vibraciones +/- 1 mm 2-13,2 Hz acorde a IEC 60068-2-6, Vibraciones 0.7 gn 13,2-100 Hz acorde a IEC 60068-2-6
sensibilidad de fallo de fase	Sí acorde a IEC 60947-4-1
Altura	255 mm
Ancho	140 mm
Profundidad	179 mm
Peso del producto	6,5 kg
Color	Anthracite (RAL 7016)
poder de seccionamiento	Sí acorde a Icu

Entorno

Normas	EN/IEC 60947-1, Icu, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Certificaciones de producto	Esquema IECEE CB, EAC (pendiente)
resistencia climática	acorde a IACS E10
Grado de protección IK	IK07 acorde a IEC 62262
Grado de protección IP	IP40 acorde a IEC 60529
Temperatura ambiente de almacenamiento	-50…85 °C
resistencia al fuego	960 °C acorde a IEC 60695-2-11
Altitud máxima de funcionamiento	5000 m
Temperatura ambiente de funcionamiento	-25…70 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	27,4 cm
Paquete 1 Ancho	16,0 cm
Paquete 1 Longitud	26,8 cm
Paquete 1 Peso	5,8 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	2
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	40,0 cm
Paquete 2 Longitud	60,0 cm
Paquete 2 Peso	12,3 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Disyuntor de motor, Tesys GV6, 3P, 320 A, Icu 36 kA, termomagnético

Este Disyuntor de motor, Tesys GV6, 3P, 320 A, Icu 36 kA, termomagnético, referencia GV6P320F de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

tapa-bornes IP405 GV7 — referencia GV7AC01 de Schneider Electric.
Conectores de Clip TeSys GV5-GV7 150A Cable 1.5-95mm^2 Juego de 3 piezas — referencia GV7AC021 de Schneider Electric.
Ligadores extraíveis GV7 220A — referencia GV7AC022 de Schneider Electric.
separadores de fase - para disjuntor de motor GV7 — referencia GV7AC04 de Schneider Electric.
3 separadores de pólos - 45 mm - para disjuntor de motor GV7 — referencia GV7AC03 de Schneider Electric.
TeSys GV7 - kit for combination with contactor LC1-F115...185 — referencia GV7AC06 de Schneider Electric.
TeSys GV7 - insulating screen — referencia GV7AC05 de Schneider Electric.
TeSys GV7 - kit for combination with contactor LC1-D115...150 — referencia GV7AC08 de Schneider Electric.
Direct rotary handle, TeSys GV6, black, IP40 — referencia GV6AP03 de Schneider Electric.
