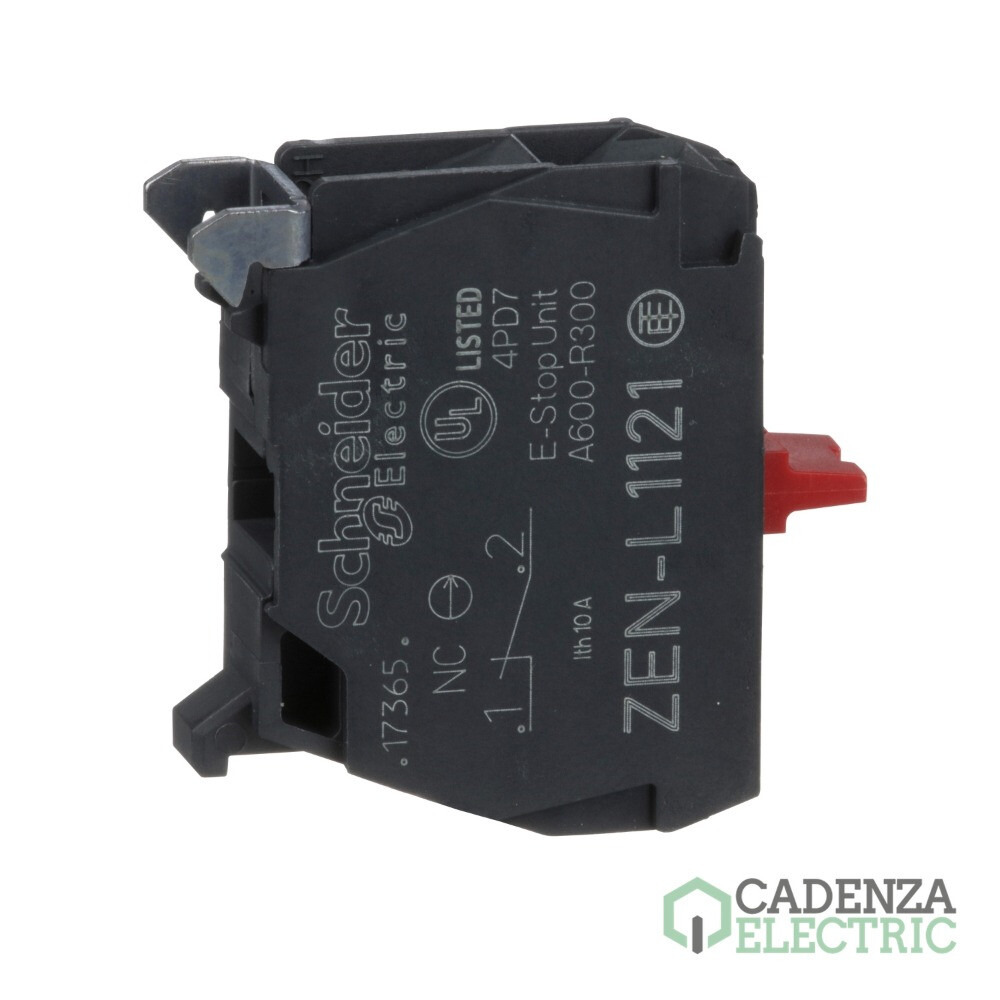

Harmony XALD, XALK - Bloco de contactos - 1 nf ref. ZENL1121 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00798
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Cuerpos, contactos y bloques luminosos
Marca: Schneider Electric
Gama: Harmony XAPS
Gama: Harmony XAL
Tipo de producto o componente: Bloque de contacto
Tipo de contactos: 1 NC
Montaje y fijación: Posterior
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XALD, XALK - Bloco de contactos - 1 nf – referencia ZENL1121 de Schneider Electric.

Principal

Gama de producto	Harmony XAPS, Harmony XAL
Tipo de producto o componente	Bloque de contacto
Nombre abreviado del equipo	ZENL
Destino del producto	Para estación de control XAPS, Para unidades de señalización y control XB5 Ø 22 mm
Montaje del bloque	Montaje posterior
Se vende en cantidades indivisibles	5
Tipo y composición de contactos	1 NC

Complementario

estilo de conjunto	Para montaje cliente
Peso del producto	0,015 kg
Funcionamiento de contacto	Ruptura lenta
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2 N NC estado eléctrico cambiante
Durabilidad mecánica	10000000 ciclos
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Maximum resistance across terminals	25 MOhm
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
resistencia a las vibraciones	5 gn (f = 12…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,600 cm
Paquete 1 Ancho	4,400 cm
Paquete 1 Longitud	5,400 cm
Paquete 1 Peso	9,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	5,600 cm
Paquete 2 Ancho	4,400 cm
Paquete 2 Longitud	5,400 cm
Paquete 2 Peso	52,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	800
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	8,992 kg

Garantía contractual

Periodo de garantía	18 months
