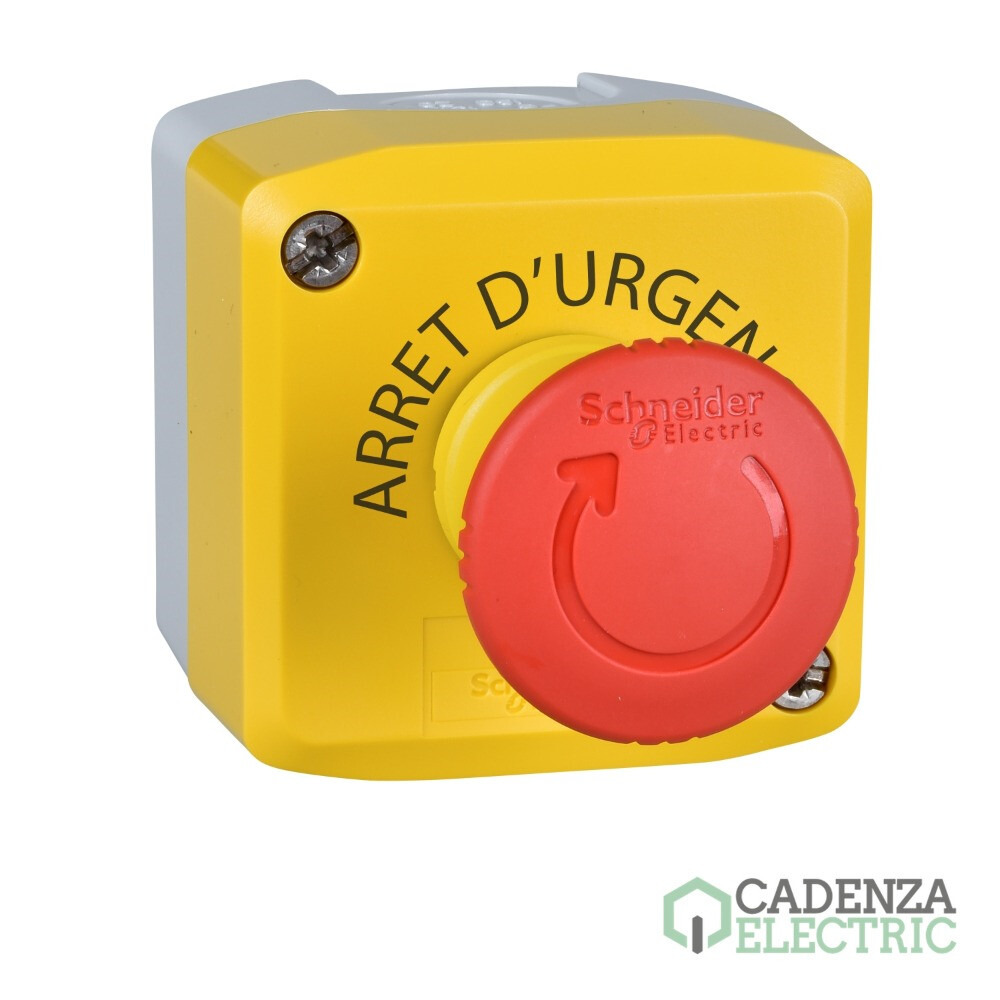

Harmony XALD, XALK - Estación de control, plástico, tapa amarilla, 1 pulsador de seta rojo ø 40, girar para desenclavar, 1na + 1

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170118
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Cajas Harmony XALK
Marca: Schneider Electric
Color: Gris claro
Color: Amarillo
Gama: Harmony XALK
Tipo de producto o componente: Estación de control completa
Perfil del operador: 1 pulsador de seta
Descripción de operador: Rojo "STOP" 1 NA + 1 NC
Aplicación del aparato: Función apagado de emergencia
Aplicación del aparato: Función de parada emergencia
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XALD, XALK - Estación de control, plástico, tapa amarilla, 1 pulsador de seta rojo ø 40, girar para desenclavar, 1na + 1nc – referencia XALK178E de Schneider Electric.

Principal

Gama de producto	Harmony XALK
Tipo de producto o componente	Estación de control completa
Nombre abreviado del equipo	XALK
Destino del producto	Para unidades de señalización y control XB5 Ø 22 mm
Aplicación de cajas	Función apagado de emergencia, Función de parada emergencia
Color de la base del envolvente	Gris claro (RAL 7035)
Color de la cubierta	Amarillo (RAL 1021)
Material	Policarbonato
Perfil del operador	1 pulsador de seta
Descripción de operador	Red ''STOP'' 1 NO + 1 NC
Reset	Girar para desenclavar
composición de la estación de control	1 pulsador de cabeza redonda de Ų 40 mm, Rojo 1 NA + 1 NC Sin marcado marcac
Funcionamiento de contacto	Ruptura lenta

Complementario

Entrada de cable	1 extractor para entrada de cable 0…14 mm, 2 extractores para prensa de cable 13 PG y ISO M20 0…12 mm
Peso del producto	0,194 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Apertura positiva	Con acorde a EN/IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	44 N NC + NA estado eléctrico cambiante
Durabilidad mecánica	300000 ciclos
Conexiones - terminales	Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a EN/IEC 60947-1
par de apriete	0,8…1,2 N.m acorde a EN/IEC 60947-1
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a EN/IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3) acorde a EN/IEC 60947-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a EN/IEC 60947-1
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V, 1 mA acorde a EN/IEC 60947-5-4, Î» < 10exp(-8) en 17 V, 5 mA acorde a EN/IEC 60947-5-4

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Categoría de sobretensión	Clase II acorde a IEC 60536
Grado de protección IP	IP66 acorde a IEC 60529, IP67, JIS C8201-1, IP69K
Grado de protección nema	NEMA 13, NEMA 4X
Grado de protección IK	IK03
Normas	EN/IEC 60947-5-4, CSA C22.2 No 14, UL 508, EN/IEC 60947-5-5, EN/ISO 13850, EN/IEC 60947-5-1, JIS C 4520, IEC 60364-5-53, EN/IEC 60947-1, EN/IEC 60204-1
resistencia a las vibraciones	5 gn (f = 12…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,700 cm
Paquete 1 Ancho	7,000 cm
Paquete 1 Longitud	7,000 cm
Paquete 1 Peso	170,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	40
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,180 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	320
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	67,644 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XALD, XALK - Estación de control, plástico, tapa amarilla, 1 pulsador de seta rojo ø 40, girar para desenclavar, 1na + 1nc

Este Harmony XALD, XALK - Estación de control, plástico, tapa amarilla, 1 pulsador de seta rojo ø 40, girar para desenclavar, 1na + 1nc, referencia XALK178E de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Ferramenta de aperto ø 22 mm — referencia ZB5AZ905 de Schneider Electric.
