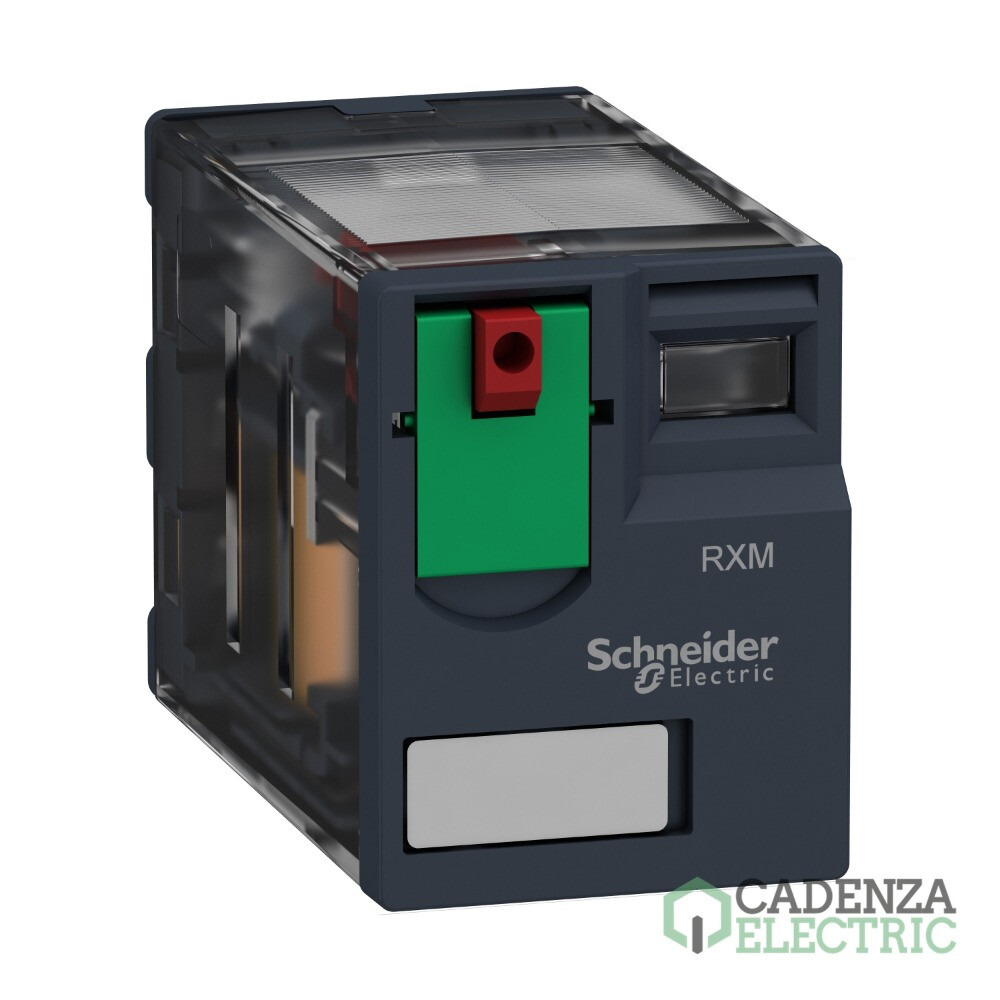

HARMONY Relay - Relé miniatura enchufable, 6 a, 4 nanc, 230 v ca ref. RXM4AB1P7 Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHRXM4AB1P7
Código de producto:
Código de proveedor:
Más en Relés en miniatura Harmony
Marca: Schneider Electric
Gama: Relés electromecánicos Harmony
Tipo de producto o componente: Relé de conexión
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Tipo de contactos: 4 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Relay - Relé miniatura enchufable, 6 a, 4 nanc, 230 v ca – referencia RXM4AB1P7 de Schneider Electric.

Principal

Gama de producto	Relés electromecánicos Harmony
nombre de serie	Miniatura
Tipo de producto o componente	Reles de conexión
Nombre abreviado del equipo	RXM
Tipo y composición de contactos	4 C/O
[Uc] tensión de circuito de control	230 V CA 50/60 Hz
LED de estado	Sin
Tipo de control	Lockable test button
coeficiente de utilización	20 %

Complementario

forma del pin	Plano
[Ui] Tensión nominal de aislamiento	250 V acorde a IEC, 300 V acorde a CSA, 300 V acorde a UL
[Uimp] Resistencia a picos de tensión	2,5 kV durabilidad eléctrica 1,2/50 µs
Material de los contactos	AgNi
[Ie] Corriente nominal de empleo	3 A en 28 V (DC-1) NC acorde a IEC, 3 A en 250 V (AC-1) NC acorde a IEC, 6 A en 28 V (DC-1) NA acorde a IEC, 6 A en 250 V (AC-1) NA acorde a IEC, 6 A en 277 V (AC-1) acorde a UL, 8 A en 30 V (DC-1) acorde a UL
corriente de salida en continuo	5 A
Tensión máxima de conmutación	250 V acorde a IEC
resistive rated load	6 A en 250 V AC, 6 A en 28 V corriente continua
capacidad de conmutación máxima	1500 VA/168 W
capacidad mínima de conmutación	170 mW en 10 mA, 17 V
tasa de funcionamiento	= 0,15 Uc
operate time	20 ms
release time	20 ms
average coil resistance	15000 Ohm en 20 °C +/- 15 %
límites tensión de funcionamiento nominal	184...253 V AC
datos de fiabilidad de seguridad	B10d = 100000
categoría de protección	RT I
niveles de ensayo	Nivel A modo de luz guía
Posición de funcionamiento	Cualquier posición
Altura global cad	79 mm
Profundidad global cad	78,45 mm
Peso del producto	0,037 kg
Presentación del dispositivo	Producto completo

Entorno

fuerza dieléctrica	1300 V AC entre contactos con capacidad de sujeción: desconexión micro aislamiento, 2000 V AC entre bobina y contacto con capacidad de sujeción: basic insulation aislamiento, 2000 V AC entre polos con capacidad de sujeción: basic insulation aislamiento
Certificaciones de producto	UL, Lloyd's, CE, CSA, GOST, Esquema IECEE CB
Normas	IEC 61810-1 , CSA C22.2 No 14, UL 508
Temperatura ambiente de almacenamiento	-40…85 °C
Temperatura ambiente de funcionamiento	-40…55 °C
resistencia a las vibraciones	3 gn, amplitud = +/- 1 mm (10…150 Hz), 5 ciclos en operación, 5 gn, amplitud = +/- 1 mm (10…150 Hz), 5 ciclos no operativos
Grado de protección IP	IP40 conforming to IEC 60529
resistencia a los choques	10 gn para en funcionamiento, 30 gn para sin funcionamiento
Grado de contaminación	2

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,000 cm
Paquete 1 Ancho	2,600 cm
Paquete 1 Longitud	4,800 cm
Paquete 1 Peso	35,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	3,200 cm
Paquete 2 Ancho	10,300 cm
Paquete 2 Longitud	12,500 cm
Paquete 2 Peso	378,000 g
Tipo de unidad de paquete 3	S02
Número de unidades en el paquete 3	240
Paquete 3 Altura	15,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	9,566 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con HARMONY Relay - Relé miniatura enchufable, 6 a, 4 nanc, 230 v ca

Este HARMONY Relay - Relé miniatura enchufable, 6 a, 4 nanc, 230 v ca, referencia RXM4AB1P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Etiqueta (todos los relés) — referencia RXZL520 de Schneider Electric.
