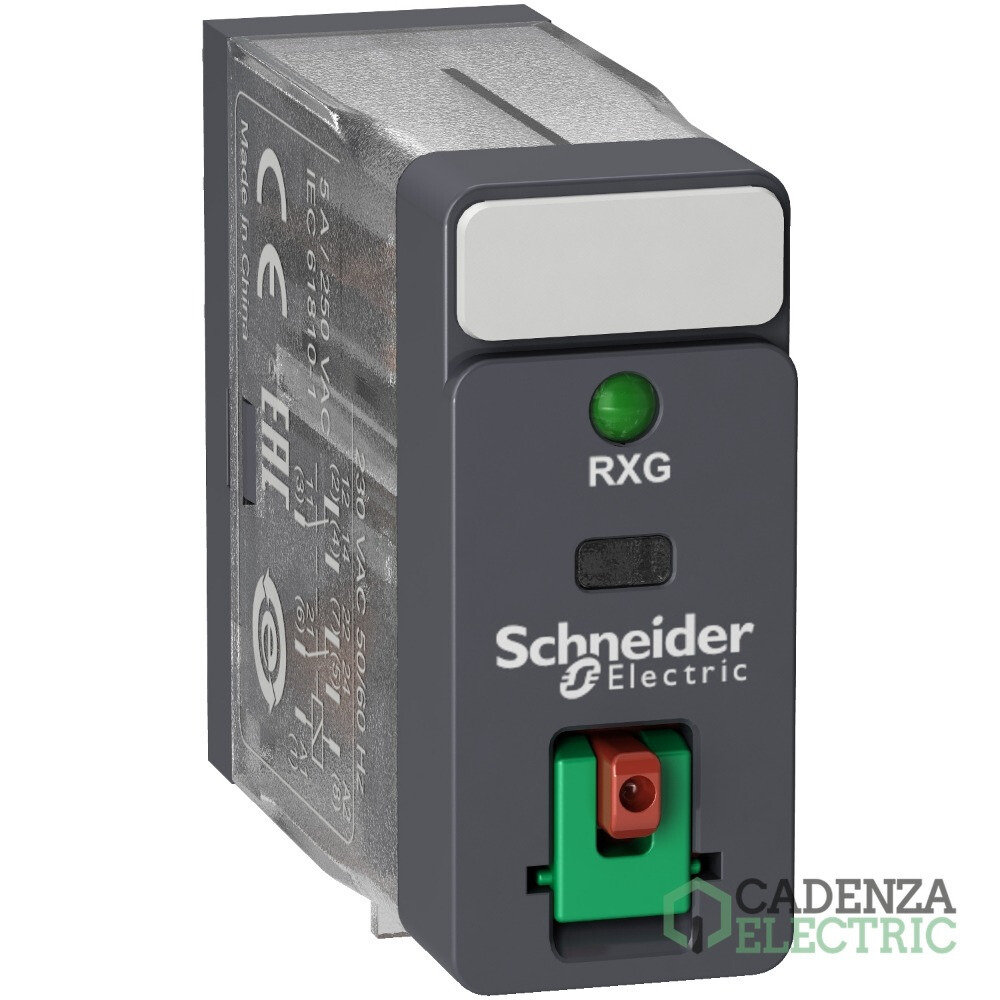

HARMONY Relay - Interface plug-in relay - HARMONY rxg - 2c/o sty ard-230vac-5a - with ltb y led ref. RXG22P7 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRXG22P7
Código de producto:
Código de proveedor:
Más en Relés en miniatura Harmony
Marca: Schneider Electric
Gama: Relés electromecánicos Harmony
Tipo de producto o componente: Relé de conexión
Corriente termica convencional: 5 A
Tipo de contactos: 2 NA/NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Relay - Interface plug-in relay - HARMONY rxg - 2c/o sty ard-230vac-5a - with ltb y led – referencia RXG22P7 de Schneider Electric.

Principal

Gama de producto	Relés electromecánicos Harmony
nombre de serie	Reles de interface
Tipo de producto o componente	Reles de conexión
Nombre abreviado del equipo	RXG
Tipo y composición de contactos	2 C/A
corriente térmica nominal	5 A en -40…55 °C
Señalizaciones en local	Bandera

Complementario

LED de estado	Donde
[Ie] Corriente nominal de empleo	5 A en 30 V (DC-1) acorde a UL, 5 A en 30 V (DC-1) acorde a IEC, 5 A en 250 V (AC-1) acorde a IEC, 5 A en 250 V (AC-1) acorde a UL
Durabilidad eléctrica	100000 ciclos para NA resistivo cables para at 55 °C , 100000 ciclos para NC resistivo cables para at 55 °C
Coil resistance	23500 Ohm +/- 15%
resistencia a los choques	20 gn en funcionamiento, 100 gn not in operation
posición de montaje	Cualquier posición
Average consumption in VA	0,82 VA 60 Hz
límites de tensión del circuito de control	0.8...1.1 Uc AC
[Uc] tensión de circuito de control	230 V CA 50/60 Hz
Color de la cubierta	Standard
9 mm triángulo inserto macho	>= 0.3 Uc AC
2 abrazaderas	5 A en 250 V AC
capacidad mínima de conmutación	50 mW en 10 mA, 5 V corriente continua
capacidad de conmutación máxima	1250 VA
Tipo de control	Lockable test button
Valor del par	0,8 N.m
Resistencia de los contactos	100 mOhm
resistencia de aislamiento	1000 MOhm en 500 V corriente continua
clase de aislamiento eléctrico	Clase F
Durabilidad mecánica	10000000 ciclos
datos de fiabilidad de seguridad	B10d = 100000
Duración de maniobra	20 ms
Tiempo de rearme	20 ms
Categoría de sobretensión	III
Tensión máxima de conmutación	250 V AC, 30 V corriente continua
categoría de protección	RT I
tasa de funcionamiento	<= 1800 cycles/hour en carga, <= 18000 cycles/hour sin carga
Grado de contaminación	2
coeficiente de utilización	20 %
[Ui] Tensión nominal de aislamiento	250 V acorde a IEC, 300 V acorde a CSA, 300 V acorde a UL
fuerza dieléctrica	1000 V AC entre contactos con capacidad de sujeción: desconexión micro aislamiento, 5000 V AC entre bobina y contacto con capacidad de sujeción: reinforced insulation aislamiento, 3000 V AC entre polos con capacidad de sujeción: basic insulation aislamiento
niveles de ensayo	Nivel A modo de luz guía
Presentación del dispositivo	Producto completo
Material de los contactos	Silver alloy (AgSnO2In2O3)
Peso del producto	0,02 kg

Entorno

Normas	CSA C22.2 No 14, UL 508, IEC 61810-1
Certificaciones de producto	UL, CE, CSA, DNV-GL
Temperatura ambiente de almacenamiento	-40…85 °C
Temperatura ambiente de operación	-40…70 °C
Grado de protección IP	IP40
Humedad relativa	10…85 %
resistencia a las vibraciones	3 gn, amplitud = +/- 0,75 mm (10…150 Hz) en funcionamiento, 5 gn, amplitud = +/- 0,75 mm (10…150 Hz) fuera de servicio

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,267 cm
Paquete 1 Ancho	3,06 cm
Paquete 1 Longitud	4,088 cm
Paquete 1 Peso	20 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	3,5 cm
Paquete 2 Ancho	8,2 cm
Paquete 2 Longitud	9 cm
Paquete 2 Peso	229 g
Tipo de unidad de paquete 3	S01
Número de unidades en el paquete 3	200
Paquete 3 Altura	15 cm
Paquete 3 Ancho	15 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	4,76 kg

Productos compatibles con HARMONY Relay - Interface plug-in relay - HARMONY rxg - 2c/o sty ard-230vac-5a - with ltb y led

Este HARMONY Relay - Interface plug-in relay - HARMONY rxg - 2c/o sty ard-230vac-5a - with ltb y led, referencia RXG22P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

HARMONY Relay - Base 2co terminales separados con estrib — referencia RGZE1S48M de Schneider Electric.
