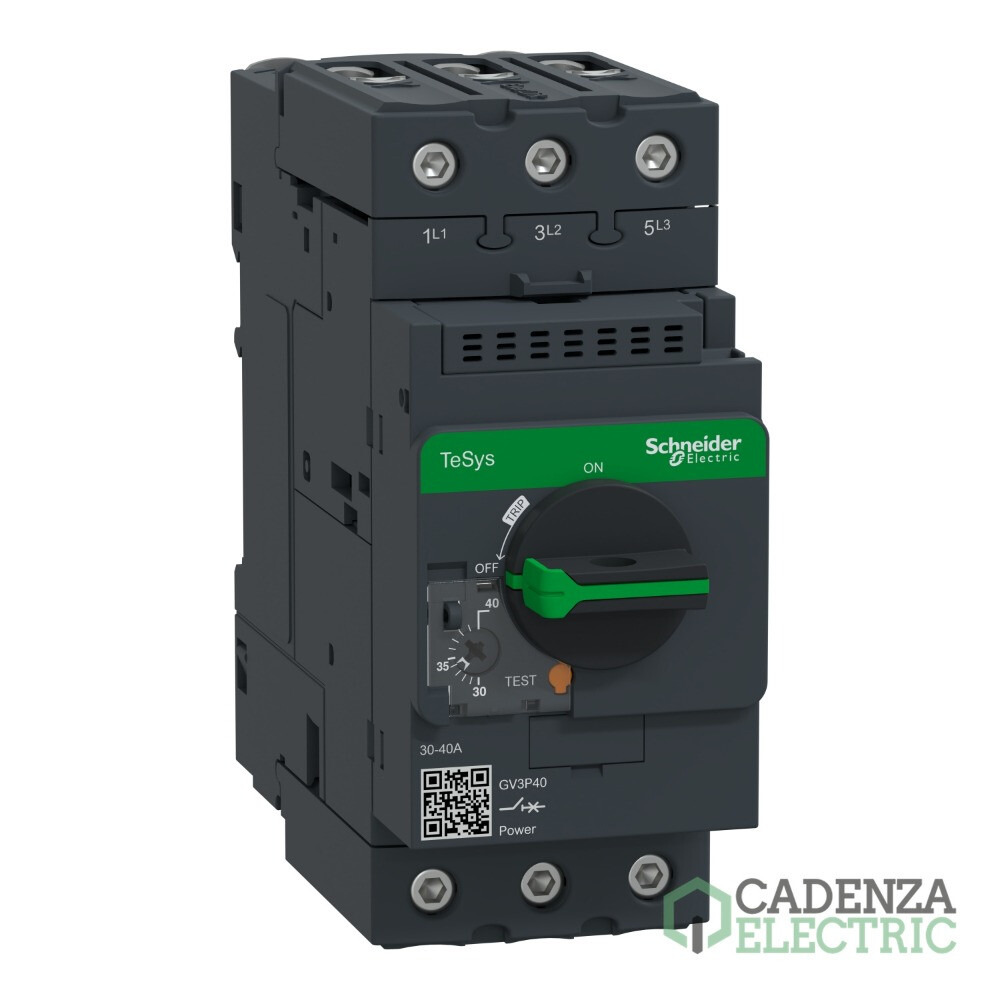

Disyuntor-motor magnetotérmico GV3 - 30/40A ref. GV3P40 Schneider Electric

GV3P40 | 3P | 30-40 A | 100 kA | TeSys GV3 | Disyuntor magnético | TeSys Deca | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00494
Código de producto:
Código de proveedor:
Más en 3P
Más en Disyuntores Magnetotérmicos GV3P
Marca: Schneider Electric
Gama: TeSys Deca
Tipo de producto o componente: Protector de circuito de motor
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Disyuntor-motor magnetotérmico GV3 - 30/40A – referencia GV3P40 de Schneider Electric.

Principal

Gama	TeSys Deca
Nombre del producto	TeSys GV3, TeSys DF
Tipo de producto o componente	Protector de circuito de motor
Nombre abreviado del equipo	GV3P
Función	Protección del motor
tecnología de unidad de disparo	Térmico-magnético

Complementario

Número de polos	3P
Tipo de red	AC
Categoría de empleo	AC-3 acorde a IEC 60947-4-1
frecuencia de red	50/60 Hz acorde a IEC 60947-4-1
modo de fijación	Carril DIN simétrico de 35 mm encliquetado, Panel atornillado (con 3 x tornillos M4)
potencia del motor en kW	18,5 kW en 400/415 V AC 50/60 Hz, 22 kW en 500 V AC 50/60 Hz, 37 kW en 690 V AC 50/60 Hz
capacidad de corte	100 kA Icu en 230/240 V AC 50/60 Hz, 50 kA Icu en 400/415 V AC 50/60 Hz, 50 kA Icu en 440 V AC 50/60 Hz, 12 kA Icu en 500 V AC 50/60 Hz, 6 kA Icu en 690 V AC 50/60 Hz
[Ics] poder de corte de servicio nominal en cortocircuito	100 % en 230/240 V AC 50/60 Hz, 100 % en 400/415 V AC 50/60 Hz, 100 % en 440 V AC 50/60 Hz, 50 % en 500 V AC 50/60 Hz, 50 % en 690 V AC 50/60 Hz
Tipo de control	Mando rotativo
[In] Corriente nominal	40 A
rango de ajustes de protección térmica	30…40 A acorde a IEC 60947-4-1
intensidad de disparo magnético	560 A
[Ith] Corriente térmica convencional	40 A acorde a IEC 60947-4-1
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
sensibilidad de fallo de fase	Sí acorde a IEC 60947-4-1
poder de seccionamiento	Sí
potencia total disipada por polo	8 W
Durabilidad mecánica	50000 ciclos
Durabilidad eléctrica	50000 ciclos para AC-3 en 415 V In
servicio nominal	Continuo acorde a IEC 60947-4-1
par de apriete	5 N.m - en borne de tornillo
Ancho	55 mm
Altura	132 mm
Profundidad	136 mm
Peso del producto	0,96 kg
Color	Gris oscuro

Entorno

Normas	Icu, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Certificaciones de producto	CCC, UL, CSA, ATEX, LROS (Lloyds Register of Shipping), BV, ABS, DNV-GL, UKCA
Grado de protección IK	IK09 envolvente
Grado de protección IP	IP20 acorde a IEC 60529
resistencia climática	acorde a IACS E10
Temperatura ambiente de almacenamiento	-40…80 °C
resistencia al fuego	960 °C acorde a IEC 60695-2-11
Temperatura ambiente de funcionamiento	-20…60 °C
resistencia mecánica	Impactos 15 Gn para 11 ms contactor abierto, Impactos 30 Gn para 11 ms conector cerrado, Vibraciones 4 Gn, 5...300 Hz
Altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	16,000 cm
Paquete 1 Ancho	6,500 cm
Paquete 1 Longitud	14,600 cm
Paquete 1 Peso	983,000 g
Tipo de unidad de paquete 2	P06
Número de unidades en el paquete 2	120
Paquete 2 Altura	75,000 cm
Paquete 2 Ancho	60,000 cm
Paquete 2 Longitud	80,000 cm
Paquete 2 Peso	133,960 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Disyuntor-motor magnetotérmico GV3 - 30/40A

Este Disyuntor-motor magnetotérmico GV3 - 30/40A, referencia GV3P40 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Complementos

Contacto Auxiliar Frontal 1Na+1Nc — referencia GVAE11 de Schneider Electric.
Contacto Auxiliar TeSys GV Lateral 1NA+1NC — referencia GVAN11 de Schneider Electric.
Contacto auxiliar instantaneo montaje frontal - NA o NC — referencia GVAE1 de Schneider Electric.
Contacto Auxiliar TeSys GV 2 NA — referencia GVAE20 de Schneider Electric.
Contacto Auxiliar TeSys GV 1NA + 1NA (fallo) — referencia GVAD1010 de Schneider Electric.
Contacto Auxiliar TeSys GV 1NA + 1NC (fallo) — referencia GVAD0110 de Schneider Electric.
Bloque de contactos complementario, marco de Tesys deca 2/3, 2 NA, lateral, para GV2/GV3 (excepto GV3ME) — referencia GVAN20 de Schneider Electric.
Contacto Auxiliar TeSys GV 1NA + 1NC (fallo) — referencia GVAD1001 de Schneider Electric.
Bobina de disparo (MN), TeSys GV2-GV3, 380-400V CA 50Hz / 440V CA 60Hz — referencia GVAU385 de Schneider Electric.
TeSys GV2 & GV3 - Disparador de emisión de tensión - 220...240 V CA 50 Hz ref. GVAS225 Schneider Electric — referencia GVAS225 de Schneider Electric.
Bobina de disparo mínima (MN), TeSys GV2-GV3, 220-240V CA 50 Hz — referencia GVAU225 de Schneider Electric.
Bobina de desligamento (MX), TeSys GV2-GV3, 24 V CA 50 Hz — referencia GVAS025 de Schneider Electric.
Contacto Auxiliar TeSys GV2-GV3 1NA + 1NC (fallo) — referencia GVAD0101 de Schneider Electric.
Contacto Auxiliar TeSys GV 1 AC (fallo) — referencia GVAM11 de Schneider Electric.
Contacto Auxiliar TeSys GV 2 NA — referencia GVAED101 de Schneider Electric.
Bloque de Contactos Auxiliares TeSys GV3 1NA + 1NC — referencia GVAED011 de Schneider Electric.
Bobina de disparo mínima (MN), TeSys GV2-GV3, 220-240V CA 60 Hz — referencia GVAU226 de Schneider Electric.
Bobina de desligamento (MX), TeSys GV2-GV3, 380-400V CA 50Hz / 440V CA 60Hz — referencia GVAS385 de Schneider Electric.
Bobina de disparo mínima (MN), TeSys GV2-GV3, 415-440V CA 50 Hz / 480V CA 60Hz — referencia GVAU415 de Schneider Electric.
Bobina de desligamento (MX), TeSys GV2-GV3, 220-240V CA 60Hz — referencia GVAS226 de Schneider Electric.

Accesorios

TeSys GV3 - Large spacing cover - for Terminal connection — referencia GV3G66 de Schneider Electric.
Extended rotary handle kit,TeSys GV3, IP54, black handle, with trip indication, for GV3L-GV3P — referencia GV3APN01 de Schneider Electric.
Linergy FT - Juego de barras de peine para conexión en paralelo de 2 contactores — referencia GV3G264 de Schneider Electric.
Dispositivo de enclavamiento GV2 - hasta 6 candados con vástago Ø 6 mm — referencia GV2V03 de Schneider Electric.
Linergy FT - Juego de barras de peine para conexión en paralelo de 3 contactores — referencia GV3G364 de Schneider Electric.
Eje largo para mango giratorio, Bastidor de Tesys deca 2/3, Tesys Ulta, longitud 315 mm — referencia GVAPA1 de Schneider Electric.
Kit de mando rotativo TeSys GV3 IP54 Manija roja con indicador de disparo para GV3L-GV3P — referencia GV3APN02 de Schneider Electric.
Escuadra de Soporte de eje para envolvente profundos TeSys GV2 para profundidades superiores a 300mm — referencia GVAPK12 de Schneider Electric.
Extended rotary handle kit,TeSys GV3, IP65, red handle, without trip indication, for GV3L-GV3P — referencia GV3APN04 de Schneider Electric.
GVAPBPHP — referencia GVAPBPHP de Schneider Electric.
GVAPYPHP — referencia GVAPYPHP de Schneider Electric.

Sensores remotos

Sensor de energía PowerTag Flex 63A 3P posición superior e inferior — referencia A9MEM1573 de Schneider Electric.
