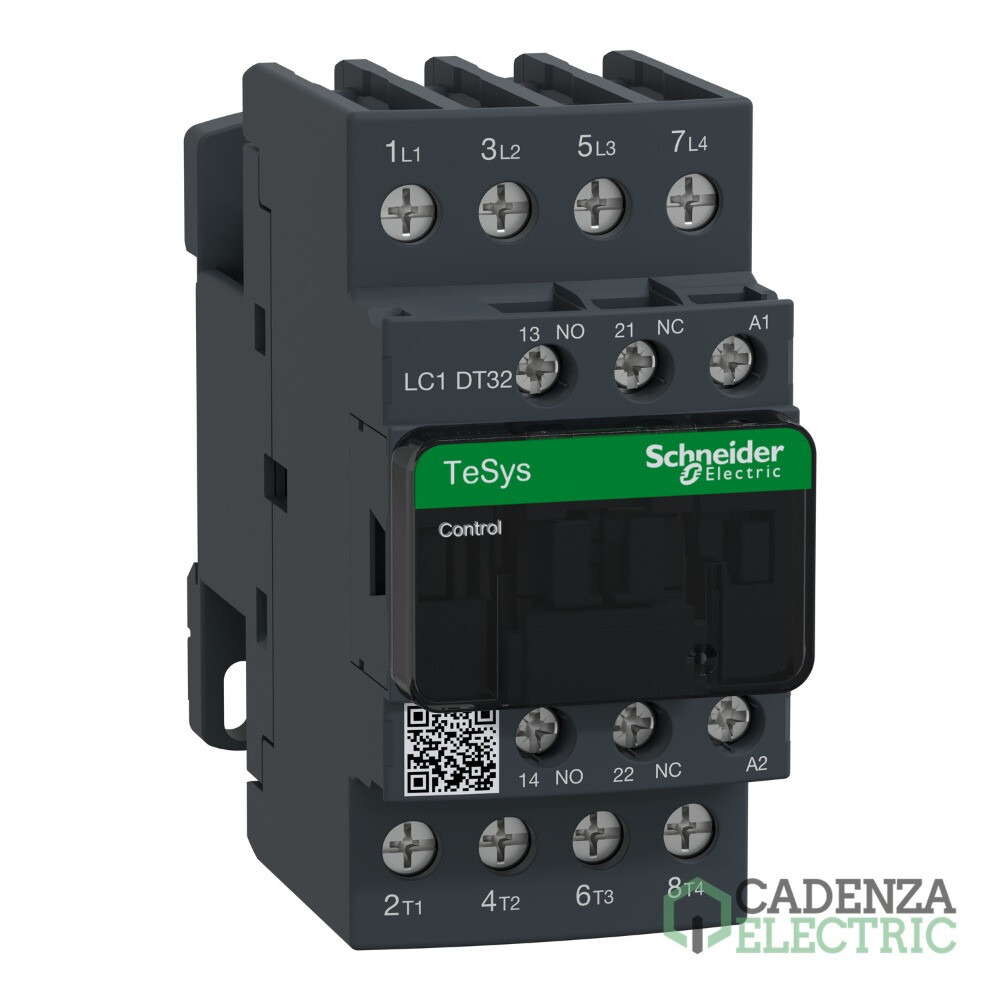

Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 32 A - 230 V CA 50/60 Hz bobina ref. LC1DT32P7 Schneider Electric

LC1DT32P7 | 4P | 4NA | 32 A | 230 V CA | 440 V | AC1 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00585
Código de producto:
Código de proveedor:
Más en 4P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 32 A
Numero de polos: 4P
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Carga resistiva
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Categoría de empleo: AC-4
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 32 A - 230 V CA 50/60 Hz bobina – referencia LC1DT32P7 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Carga resistiva
categoría de empleo	AC-1, AC-3, AC-4, AC-4
Número de polos	4P
[Ue] Tensión nominal de empleo	Circuito de alimentación <= 690 V AC 25...400 Hz, Circuito de alimentación <= 300 V corriente continua
[Ie] Corriente nominal de empleo	32 A (at <60 °C) at <= 440 V AC AC-1 for circuito de alimentación
[Uc] control circuit voltage	230 V AC 50/60 Hz

Complementario

Código de compatibilidad	LC1D
composición de los polos de contacto	4 NA
cubierta protectora	Con
[Ith] Corriente térmica convencional	10 A (at 60 °C) for circuito de señalización, 32 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	140 A AC for circuito de señalización conforming to IEC 60947-5-1, 250 A corriente continua for circuito de señalización conforming to IEC 60947-5-1, 300 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	300 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	40 A 40 °C - 10 min for circuito de alimentación, 84 A 40 °C - 1 min for circuito de alimentación, 145 A 40 °C - 10 s for circuito de alimentación, 240 A 40 °C - 1 s for circuito de alimentación, 100 A - 1 s for circuito de señalización, 120 A - 500 ms for circuito de señalización, 140 A - 100 ms for circuito de señalización
fusible asociado	10 A gG for circuito de señalización conforming to IEC 60947-5-1, 50 A gG at <= 690 V coordination tipo 1 for circuito de alimentación, 35 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	2,5 mOhm - Ith 32 A 50 Hz for circuito de alimentación
potencia disipada por polo	2,5 W AC-1
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V CSA certificado, Circuito de alimentación 600 V UL certificado, Circuito de señalización 690 V, Circuito de señalización 600 V CSA certificado, Circuito de señalización 600 V UL certificado, Circuito de alimentación 690 V acorde a IEC 60947-4-1
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	15 Mciclos
Durabilidad eléctrica	1 Mciclos 32 A AC-1 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.3...0.6 Uc -40…70 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…60 °C operactiva AC 50 Hz, 0.85...1.1 Uc -40…60 °C operactiva AC 60 Hz, 1...1.1 Uc 60…70 °C operactiva AC 50/60 Hz
Consumo a la llamada en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C), 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C), 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	2…3 W at 50/60 Hz
Duración de maniobra	4...19 ms apertura, 12...22 ms cierre
rango de operación	3600 cyc/h en <60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 1 2,5…10 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 2 2,5…10 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: Bornas tornillo 1 2,5…10 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 2 2,5…10 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: Bornas tornillo 1 2,5…16 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: Bornas tornillo 2 2,5…16 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2, Circuito de alimentación 1,8 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de alimentación 1,8 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de alimentación 1,8 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Opciones de los contactos auxiliares	1 NA + 1 NC
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1, tipo contacto espejo 1 NC acorde a IEC 60947-4-1
frecuencia del circuito de señalización	25...400 Hz
tensión mínima de conmutación	17 V for circuito de señalización
corriente mínima de conmutación	5 mA for circuito de señalización
resistencia de aislamiento	> 10 MOhm for circuito de señalización
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril, Placa

Entorno

normas	CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1
Certificaciones de producto	DNV, GL, CCC, LROS (Lloyds Register of Shipping), RINA, BV, GOST, UL, CSA, CB
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos conector cerrado (15 Gn para 11 ms) , Impactos contactor abierto (8 Gn para 11 ms)
Altura	91 mm
Ancho	45 mm
Profundidad	99 mm
Peso del producto	0,425 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,500 cm
Paquete 1 Ancho	9,500 cm
Paquete 1 Longitud	12,000 cm
Paquete 1 Peso	468,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	16
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,940 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	256
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	133,000 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
