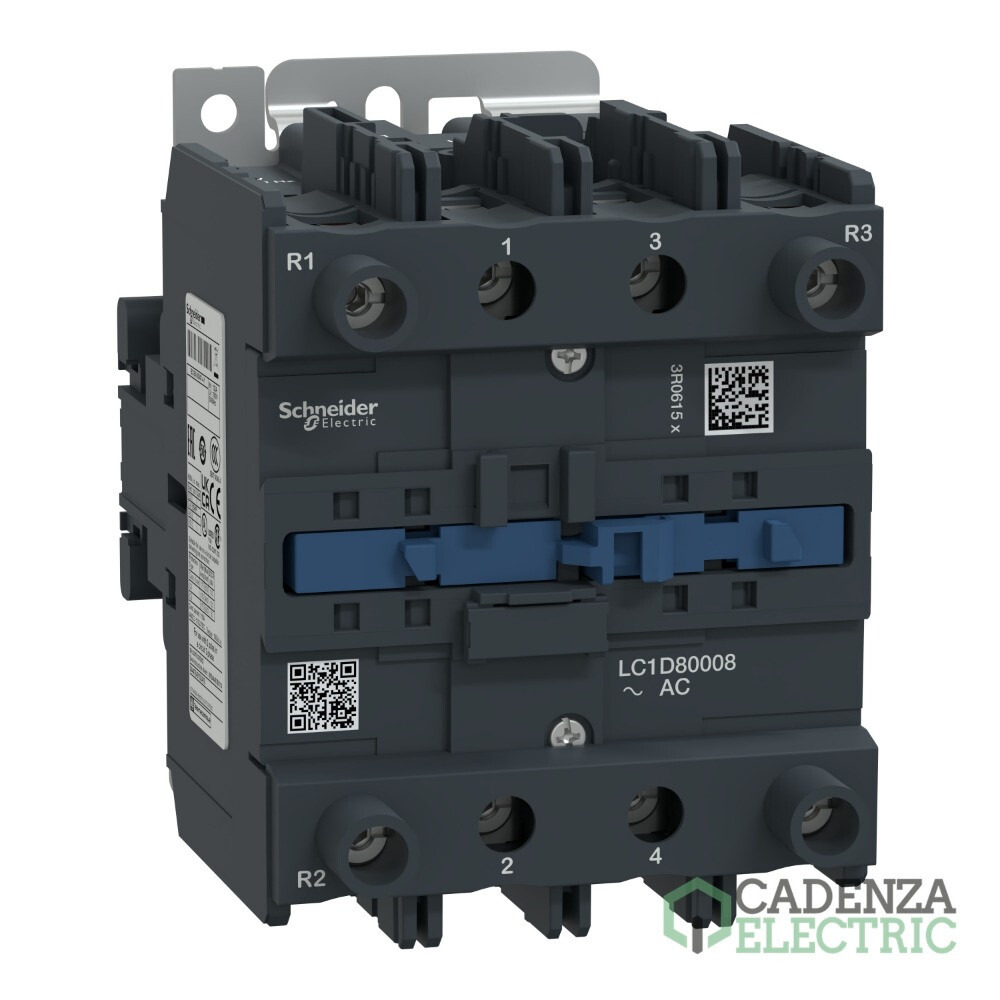

Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 <= 440 V 125 A 48 V CA 50/60 Hz bob ref. LC1D80008E7 Schneider Electric

LC1D80008E7 | 4P | 2NA | 125 A | 48 V CA | 440 V | AC1 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLC1D80008E7
Código de producto:
Código de proveedor:
Más en 4P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 125 A
Numero de polos: 4P
Tensión circuito de control: 48 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Carga resistiva
Categoría de empleo: AC-1
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 <= 440 V 125 A 48 V CA 50/60 Hz bob – referencia LC1D80008E7 de Schneider Electric.

Principal

Gama	TeSys
Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Carga resistiva
categoría de empleo	AC-1
Número de polos	4P
[Ue] Tensión nominal de empleo	≤ 690 V CA (circuito de potencia)
[Ie] Corriente nominal de empleo	125 A; AC-1; Ue ≤ 440 V CA
[Uc] control circuit voltage	48 V AC 50/60 Hz
Contactos auxiliares incorporados	Sin contactos auxiliares incorporados; bloques auxiliares opcionales.

Complementario

Código de compatibilidad	LC1D
composición de los polos de contacto	2 NA + 2 NC
cubierta protectora	Sin
[Ith] Corriente térmica convencional	125 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	1100 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	1100 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	640 A 40 °C - 10 s for circuito de alimentación, 990 A 40 °C - 1 s for circuito de alimentación, 135 A 40 °C - 10 min for circuito de alimentación, 320 A 40 °C - 1 min for circuito de alimentación
fusible asociado	200 A gG at <= 690 V coordination tipo 1 for circuito de alimentación, 160 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	0,8 mOhm - Ith 125 A 50 Hz for circuito de alimentación
potencia disipada por polo	12,5 W AC-1
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V CSA certificado, Circuito de alimentación 600 V UL certificado, Circuito de alimentación 1000 V acorde a IEC 60947-4-1
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	8 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	4 Mciclos
Durabilidad eléctrica	0,8 Mciclos 125 A AC-1 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.85...1.1 Uc -40…55 °C operactiva AC 60 Hz, 0.3...0.6 Uc -40…55 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…55 °C operactiva AC 50 Hz
Consumo a la llamada en VA	245 VA 60 Hz cos phi 0,75 (at 20 °C), 245 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	26 VA 60 Hz cos phi 0,3 (at 20 °C), 26 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	6…10 W at 50/60 Hz
Duración de maniobra	20...35 ms cierre, 6...20 ms apertura
rango de operación	3600 cyc/h en <60 °C
rango de operación	3600 cyc/h at 60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: conector 2 4…25 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: conector 2 4…16 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: conector 2 4…25 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de control 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de control 1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de alimentación 12 N.m - en conector - con destornillador plano Ø 6 a Ø 8, Circuito de alimentación 12 N.m - en conector hexagonal 4 mm, Circuito de control 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Soporte de montaje	Placa, Carril

Entorno

normas	EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, UL 60947-4-1, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
Certificaciones de producto	CCC, UL, Esquema CB, CSA, CE, UKCA, Marina
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Impactos contactor abierto (8 Gn para 11 ms) , Vibraciones conector cerrado (3 Gn, 5...300 Hz) , Impactos conector cerrado (10 Gn para 11 ms)
Altura	127 mm
Ancho	96 mm
Profundidad	140 mm
Peso del producto	1,84 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	11,0 cm
Paquete 1 Ancho	13,5 cm
Paquete 1 Longitud	15,5 cm
Paquete 1 Peso	1,772 kg
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	5
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	9,191 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 <= 440 V 125 A 48 V CA 50/60 Hz bob

Este Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 <= 440 V 125 A 48 V CA 50/60 Hz bob, referencia LC1D80008E7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

Bobina contactor Tesys D - LX1D6 - 48 V CA 50/60 Hz para contactor 80 e 95 A — referencia LX1D6E7 de Schneider Electric.

Auxiliares compatibles

Bloque de contactos auxiliar, Tesys deca — referencia LADN22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LAD8N11 de Schneider Electric.
Bloque de contactos de retraso en tiempo, Tesys deca, 1 NA + 1 NC, retraso activado 1-30 s, frontal — referencia LADT2 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 4NA, montaje frontal, terminales de abrazadera de tornillo — referencia LADN40 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 3NO + 1NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN31 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retraso activado 0,3-3s, parte delantera, conexión por tornillo — referencia LADT0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo — referencia LAD8N20 de Schneider Electric.
Bloque contacto temporizado, Tesys deca, 1NA+1NC, retardo activado 1-30s, parte frontal, con tiempo de conmutación de 40±15 ms — referencia LADS2 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 1-30s, frontal, terminales con abrazaderas de tornillo — referencia LADR2 de Schneider Electric.
Bloque de contactos temporizados, Tesys deca, 1NA+1NC, retardo desactivado 0,3-3s, parte frontal, conexión por tornillo — referencia LADR0 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja — referencia LADN22S de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo — referencia LADN04 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 1 NA + 3 NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN13 de Schneider Electric.
TeSys D - Bloque de enganche auxiliar - 42...48 V CC/CA 50...60 Hz — referencia LA6DK20E de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 10-180s, frontal, terminales con abrazaderas de tornillo — referencia LADR4 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo — referencia LADT4 de Schneider Electric.
Bloque de Contacto Auxiliares 2 NC con Terminales de Abrazadera de Tornillo — referencia LAD8N02 de Schneider Electric.

Accesorios compatibles

cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
cubierta protectora para LC1 D80...D95 — referencia LAD9ET3 de Schneider Electric.
cubierta protectora de seguridad - para LC1 D80...95 — referencia LAD9ET3S de Schneider Electric.

Complementos compatibles

Tesys deca, módulo supresor, circuito RC, 24...48 V CA — referencia LA4DA2E de Schneider Electric.
Tesys deca, módulo supresor, varistor, 24...48 V CA — referencia LA4DE2E de Schneider Electric.
