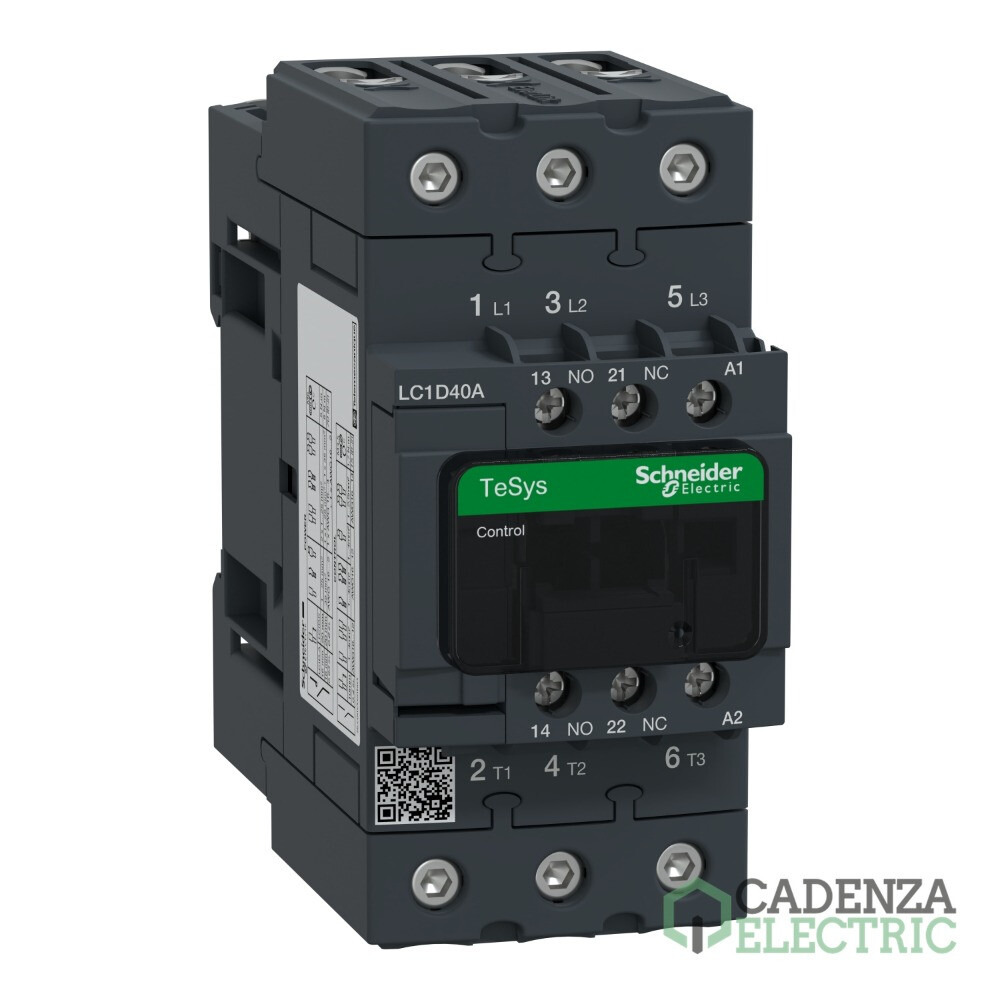

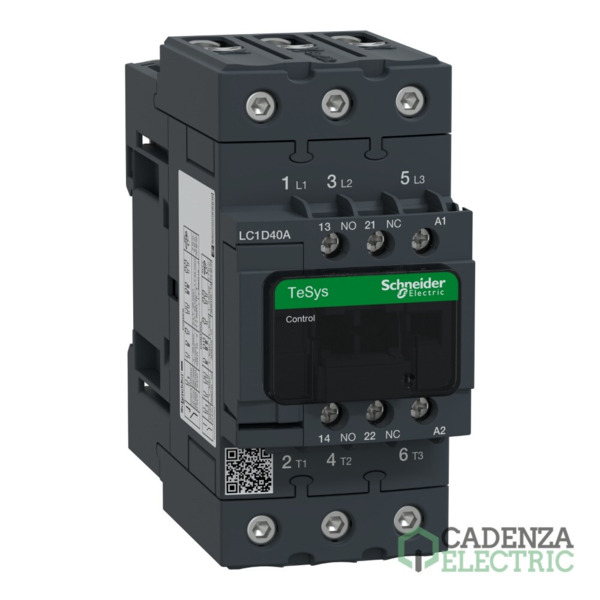

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 48 V CA 50/60 Hz bobina ref. LC1D40AE7 Schneider Electric

LC1D40AE7 | 3P | 3NA | 40 A | 48 V CA | 440 V | AC3 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00566
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 60 A
Corriente nominal: 40 A
Numero de polos: 3P
Tensión circuito de control: 48 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Carga resistiva
Aplicación del aparato: Control del motor
Categoría de empleo: AC-4
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 48 V CA 50/60 Hz bobina – referencia LC1D40AE7 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Carga resistiva, Control del motor
categoría de empleo	AC-4, AC-1, AC-3, AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	Circuito de alimentación <= 690 V AC 25...400 Hz, Circuito de alimentación <= 300 V corriente continua
[Ie] Corriente nominal de empleo	60 A (at <60 °C) at <= 440 V AC AC-1 for circuito de alimentación, 40 A (at <60 °C) at <= 440 V AC AC-3 for circuito de alimentación, 40 A (at <60 °C) at <= 440 V AC AC-4 for circuito de alimentación
[Uc] control circuit voltage	48 V AC 50/60 Hz

Complementario

potencia del motor en kW	18,5 kW at 380...400 V AC 50/60 Hz (AC-3), 11 kW at 220...230 V AC 50/60 Hz (AC-3), 22 kW at 415...440 V AC 50/60 Hz (AC-3), 22 kW at 500 V AC 50/60 Hz (AC-3), 30 kW at 660...690 V AC 50/60 Hz (AC-3), 9 kW at 400 V AC 50/60 Hz (AC-4), 18,5 kW at 380...400 V AC 50/60 Hz (AC-4), 11 kW at 220...230 V AC 50/60 Hz (AC-4), 22 kW at 415...440 V AC 50/60 Hz (AC-4), 22 kW at 500 V AC 50/60 Hz (AC-4), 30 kW at 660...690 V AC 50/60 Hz (AC-4)
potencia del motor en HP	5 hp at 230/240 V AC 50/60 Hz for 1 fase motors, 10 hp at 230/240 V AC 50/60 Hz for 3 fases motors, 30 hp at 575/600 V AC 50/60 Hz for 3 fases motors, 10 hp at 200/208 V AC 50/60 Hz for 3 fases motors, 3 hp at 115 V AC 50/60 Hz for 1 fase motors, 30 hp at 460/480 V AC 50/60 Hz for 3 fases motors
Código de compatibilidad	LC1D
composición de los polos de contacto	3 NA
cubierta protectora	Con
[Ith] Corriente térmica convencional	10 A (at 60 °C) for circuito de señalización, 60 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	140 A AC for circuito de señalización conforming to IEC 60947-5-1, 250 A corriente continua for circuito de señalización conforming to IEC 60947-5-1, 800 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	800 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	320 A 40 °C - 10 s for circuito de alimentación, 720 A 40 °C - 1 s for circuito de alimentación, 72 A 40 °C - 10 min for circuito de alimentación, 165 A 40 °C - 1 min for circuito de alimentación, 100 A - 1 s for circuito de señalización, 120 A - 500 ms for circuito de señalización, 140 A - 100 ms for circuito de señalización
fusible asociado	10 A gG for circuito de señalización conforming to IEC 60947-5-1, 80 A gG at <= 690 V coordination tipo 1 for circuito de alimentación, 80 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	1,5 mOhm - Ith 60 A 50 Hz for circuito de alimentación
potencia disipada por polo	2,4 W AC-3, 5,4 W AC-1, 2,4 W AC-4
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V CSA certificado, Circuito de alimentación 600 V UL certificado, Circuito de señalización 690 V, Circuito de señalización 600 V CSA certificado, Circuito de señalización 600 V UL certificado, Circuito de alimentación 690 V acorde a IEC 60947-4-1
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	6 Mciclos
Durabilidad eléctrica	1,4 Mciclos 60 A AC-1 en Ue <= 440 V, 1,5 Mciclos 40 A AC-3 en Ue <= 440 V, 1,5 Mciclos 40 A AC-4 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz Estándar
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.3...0.6 Uc -40…70 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…60 °C operactiva AC 50 Hz, 0.85...1.1 Uc -40…60 °C operactiva AC 60 Hz, 1...1.1 Uc 60…70 °C operactiva AC 50/60 Hz
Consumo a la llamada en VA	140 VA 60 Hz cos phi 0,75 (at 20 °C), 160 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	13 VA 60 Hz cos phi 0,3 (at 20 °C), 15 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	4…5 W at 50/60 Hz
Duración de maniobra	4...19 ms apertura, 12...26 ms cierre
rango de operación	3600 cyc/h en <60 °C
rango de operación	3600 cyc/h at 60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible con terminal, Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: conexión de tornillo 1 1…35 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: conexión de tornillo 2 1…25 mm² - cable stiffness: flexible sin terminal, Circuito de alimentación: conexión de tornillo 1 1…35 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: conexión de tornillo 2 1…25 mm² - cable stiffness: flexible con terminal, Circuito de alimentación: conexión de tornillo 1 1…35 mm² - cable stiffness: sólido sin terminal, Circuito de alimentación: conexión de tornillo 2 1…25 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2, Circuito de alimentación 8 N.m - en conectores de tornillo EverLink BTR - cable 25…35 mm² hexagonal 4 mm, Circuito de alimentación 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm² hexagonal 4 mm, Circuito de control 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2, Circuito de alimentación 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Opciones de los contactos auxiliares	1 NA + 1 NC
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1, tipo contacto espejo 1 NC acorde a IEC 60947-4-1
frecuencia del circuito de señalización	25...400 Hz
tensión mínima de conmutación	17 V for circuito de señalización
corriente mínima de conmutación	5 mA for circuito de señalización
resistencia de aislamiento	> 10 MOhm for circuito de señalización
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril, Placa

Entorno

normas	EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, UL 60947-4-1, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
Certificaciones de producto	CCC, UL, Esquema CB, CSA, CE, UKCA, Marina
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos conector cerrado (15 Gn para 11 ms) , Impactos contactor abierto (10 Gn para 11 ms)
Altura	122 mm
Ancho	55 mm
Profundidad	120 mm
Peso del producto	0,85 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,2 cm
Paquete 1 Ancho	13,5 cm
Paquete 1 Longitud	15,2 cm
Paquete 1 Peso	922,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	10
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	9,975 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	160
Paquete 3 Altura	77,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	167,86 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
