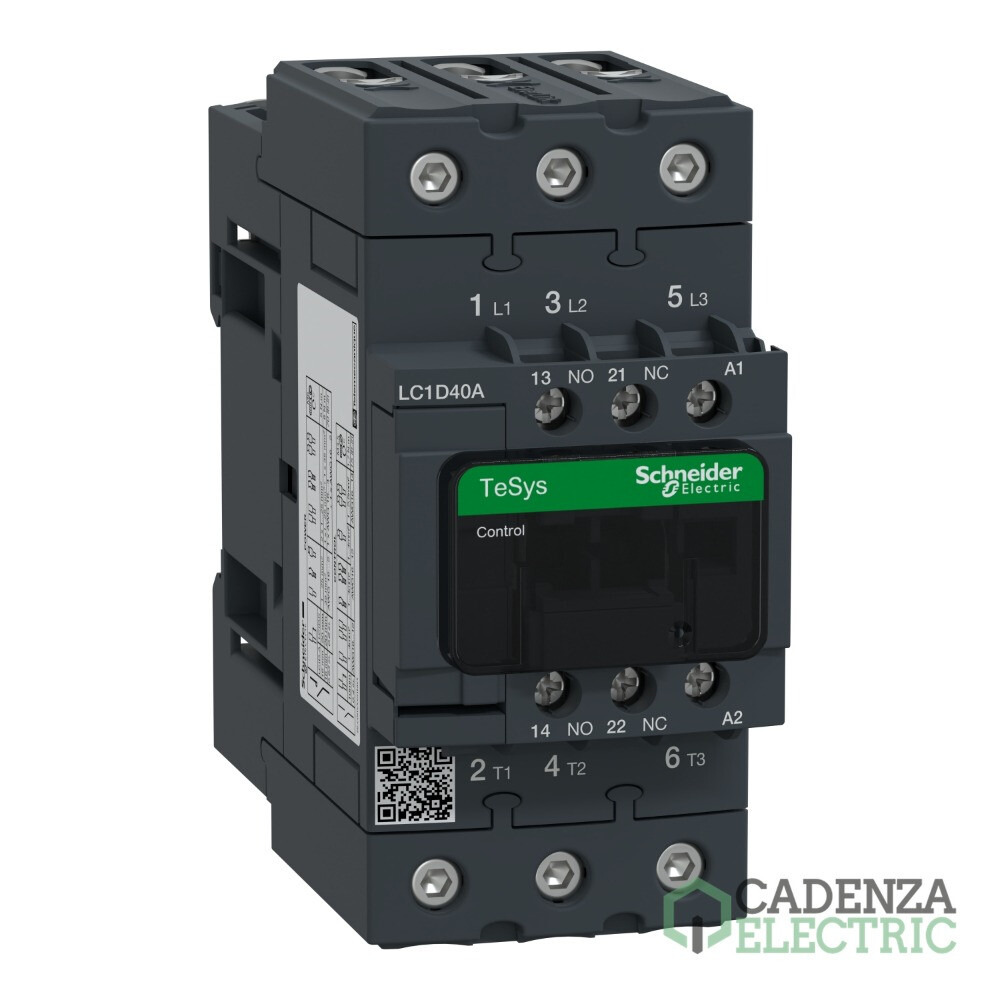

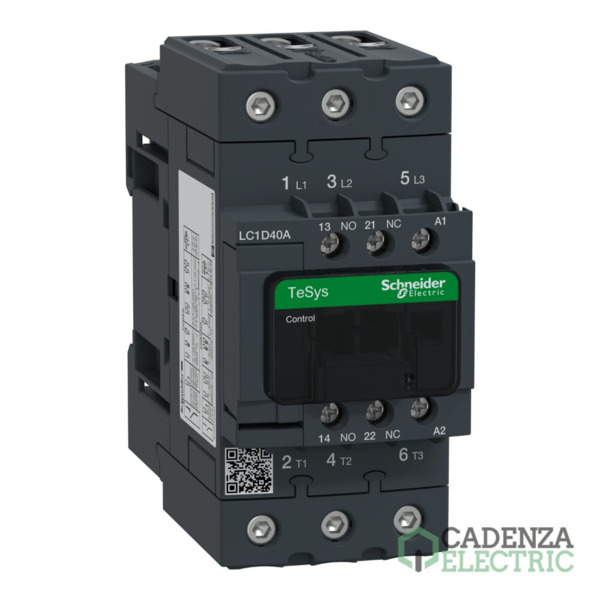

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 24 V CA 50/60 Hz bobina ref. LC1D40AB7 Schneider Electric

LC1D40AB7 | 3P | 3NA | 40 A | 24 V CA | 440 V | AC3 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00565
Código de producto:
Código de proveedor:
Más en 3P
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Gama: TeSys D
Tipo de producto o componente: Contactor
Corriente nominal: 40 A
Corriente nominal: 60 A
Numero de polos: 3P
Composición contactos de señal: 1 NA + 1 NC
Aplicación del aparato: Control del motor
Aplicación del aparato: Carga resistiva
Categoría de empleo: AC-1
Categoría de empleo: AC-3
Categoría de empleo: AC-4
Montaje y fijación: Placa
Montaje y fijación: Carril
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 24 V CA 50/60 Hz bobina – referencia LC1D40AB7 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Gama de producto	TeSys D
Tipo de producto o componente	Contactor
Nombre abreviado del equipo	LC1D
aplicación del contactor	Control del motor, Carga resistiva
categoría de empleo	AC-1, AC-3, AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	≤ 300 V CC (circuito de potencia) ≤ 690 V CA (circuito de potencia)
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	6 Mciclos
Durabilidad eléctrica	1,5 millones de ciclos; 40 A; AC-3; Ue ≤ 440 V 1,4 millones de ciclos; 60 A; AC-1; Ue ≤ 440 V
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC, 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Placa, Carril
Composición de contactos auxiliares	1 NA + 1 NC
Resistencia de aislamiento	> 10 MΩ para el circuito de señalización
[Ie] Corriente nominal de empleo	40 A; AC-3; Ue ≤ 440 V CA 60 A; AC-1; Ue ≤ 440 V CA

Entorno

normas	EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, UL 60947-4-1, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
Certificaciones de producto	CCC, UL, Esquema CB, CSA, CE, UKCA, Marina
Grado de protección IP	IP20 frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido, acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C, 60…70 °C con restricciones
altitud máxima de funcionamiento	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto (2 Gn, 5...300 Hz) , Vibraciones conector cerrado (4 Gn, 5...300 Hz) , Impactos conector cerrado (15 Gn para 11 ms) , Impactos contactor abierto (10 Gn para 11 ms)
Altura	122 mm
Ancho	55 mm
Profundidad	120 mm
Peso del producto	0,85 kg

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,2 cm
Paquete 1 Ancho	13,5 cm
Paquete 1 Longitud	15,5 cm
Paquete 1 Peso	917,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	10
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	9,906 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	160
Paquete 3 Altura	77,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	166,98 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 24 V CA 50/60 Hz bobina

Este Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 24 V CA 50/60 Hz bobina, referencia LC1D40AB7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

Bobina contactor Tesys D - LXD3 - 24 V CA 50/60 Hz para contactor 40...65 A — referencia LXD3B7 de Schneider Electric.

Auxiliares compatibles

Bloque de contactos auxiliar, Tesys deca — referencia LADN22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LAD8N11 de Schneider Electric.
Bloque de contactos de retraso en tiempo, Tesys deca, 1 NA + 1 NC, retraso activado 1-30 s, frontal — referencia LADT2 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 4NA, montaje frontal, terminales de abrazadera de tornillo — referencia LADN40 de Schneider Electric.
MECANISMO DEL CONTACTOR. Bloque de contacto con cierre IEC — referencia LAD6K10B de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 3NO + 1NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN31 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retraso activado 0,3-3s, parte delantera, conexión por tornillo — referencia LADT0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo — referencia LAD8N20 de Schneider Electric.
Bloque contacto temporizado, Tesys deca, 1NA+1NC, retardo activado 1-30s, parte frontal, con tiempo de conmutación de 40±15 ms — referencia LADS2 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 1-30s, frontal, terminales con abrazaderas de tornillo — referencia LADR2 de Schneider Electric.
Bloque de contactos temporizados, Tesys deca, 1NA+1NC, retardo desactivado 0,3-3s, parte frontal, conexión por tornillo — referencia LADR0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo — referencia LADN04 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 1 NA + 3 NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN13 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 10-180s, frontal, terminales con abrazaderas de tornillo — referencia LADR4 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo — referencia LADT4 de Schneider Electric.
Bloque de Contacto Auxiliares 2 NC con Terminales de Abrazadera de Tornillo — referencia LAD8N02 de Schneider Electric.

Accesorios compatibles

Linergy FT - Juego de barras de peine para conexión en paralelo de 2 contactores — referencia GV3G264 de Schneider Electric.
Juego de Conmutadores Inversores para TeSys D — referencia LAD9R3 de Schneider Electric.
Enclavamiento mecánico LC1D40A-D80A LC1DT60A-DT80A — referencia LAD4CM de Schneider Electric.
cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
Kit de adaptador de tesys deca control de señal baja para LC1/LC2 D40Aâ€¤D80A — referencia LA4DBL de Schneider Electric.

Complementos compatibles

Módulo supresor de varistor, Tesys deca, 24...48 V CA/CC, para D40Aâ€¤D65A/DT60Aâ€¶ DT80A — referencia LAD4RC3E de Schneider Electric.
Módulo Temporizado Electrónico - Tipo de Retraso 1.5-30s 24-250 VDC-VAC — referencia LA4DT2U de Schneider Electric.
Módulo de interface para Tesys D - estático - 24V CC/ 250 V CA — referencia LA4DWB de Schneider Electric.
Módulo temporizador electrónico - tipo de retraso 0,1...2 s - 24...250 V CD/CA — referencia LA4DT0U de Schneider Electric.
Módulo temp. eletrónico “série” - ao trabalho - 25...500 s - 24...250 V CC/CA — referencia LA4DT4U de Schneider Electric.
