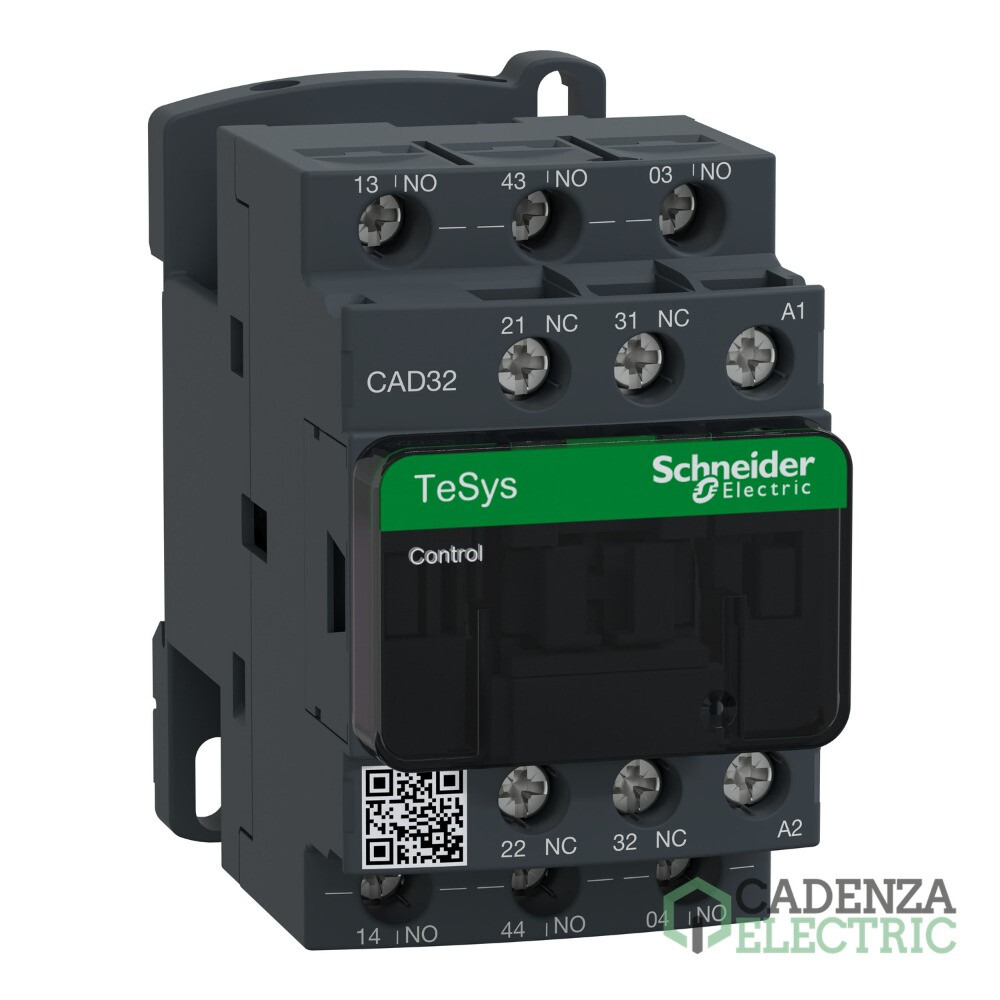

Contactor auxiliar TeSys CAD32 - 3NA+2NF 24VCA ref. CAD32B7 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00461
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Relé de control
Aplicación del aparato: Circuito de control
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor auxiliar TeSys CAD32 - 3NA+2NF 24VCA – referencia CAD32B7 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys CAD
Tipo de producto o componente	Reles de control
Nombre abreviado del equipo	CAD
aplicación del contactor	Circuito de control

Complementario

categoría de empleo	AC-14, AC-15, DC-13
composición de los polos de contacto	3 NA + 2 NC
[Ue] Tensión nominal de empleo	<= 690 V AC 25...400 Hz
tipo de circuito de control	CA en 50/60 Hz
[Uc] tensión de circuito de control	24 V CA 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Irms poder de conexión nominal	140 A AC acorde a IEC 60947-5-1, 250 A corriente continua acorde a IEC 60947-5-1
[Icw] Corriente temporal admisible	100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms
fusible asociado	10 A gG conforming to IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V UL certificado, 600 V CSA certificado, 690 V acorde a IEC 60947-5-1
Soporte de montaje	Placa, Carril
Tipo de conexión	Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cable, Bornas tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cable
par de apriete	1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2, 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6, 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2
límites de tensión del circuito de control	0.3...0.6 Uc -40…70 °C desconexión AC 50/60 Hz, 0.8...1.1 Uc -40…60 °C operactiva AC 50 Hz, 0.85...1.1 Uc -40…60 °C operactiva AC 60 Hz, 1...1.1 Uc 60…70 °C operactiva AC 50/60 Hz
Duración de maniobra	12...22 ms activ. de bobina y cierre NA, 4...12 ms desact. bobina y apertura NA, 4...19 ms activ. de bobina y apertura NC, 6...17 ms desactiv. bobina y cierre NC
Durabilidad mecánica	30 Mciclos
rango de operación	180 ciclos/mn
Consumo a la llamada en VA	70 VA 50 Hz (at 20 °C)
consumo de mantenimiento en VA	8 VA 50 Hz (at 20 °C)
tensión mínima de conmutación	17 V
corriente mínima de conmutación	5 mA
tiempo de no superposición	1,5 ms en excitación entre contacto NA y NC, 1,5 ms en desexcitación entre contacto NA y NC
resistencia de aislamiento	> 10 MOhm
resistencia mecánica	Impactos reles de control aberto 10 Gn para 11 ms acorde a IEC 60068-2-27, Impactos reles de control cerrado 15 Gn para 11 ms acorde a IEC 60068-2-27, Vibraciones reles de control aberto 2 Gn, 5...300 Hz acorde a IEC 60068-2-6, Vibraciones reles de control cerrado 4 Gn, 5...300 Hz acorde a IEC 60068-2-6
Altura	77 mm
Ancho	45 mm
Profundidad	84 mm
Peso del producto	0,58 kg

Entorno

normas	EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Certificaciones de producto	CB, CCC, UL, CSA, CE, UKCA
Grado de protección IP	IP2X frontal acorde a VDE 0106
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de funcionamiento	-40…60 °C, 60…70 °C con restricciones
Temperatura ambiente de almacenamiento	-60…80 °C
altitud máxima de funcionamiento	0...3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5 cm
Paquete 1 Ancho	9,2 cm
Paquete 1 Longitud	11,2 cm
Paquete 1 Peso	357 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	20
Paquete 2 Altura	15 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	7,474 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	320
Paquete 3 Altura	75 cm
Paquete 3 Ancho	60 cm
Paquete 3 Longitud	80 cm
Paquete 3 Peso	130,02 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor auxiliar TeSys CAD32 - 3NA+2NF 24VCA

Este Contactor auxiliar TeSys CAD32 - 3NA+2NF 24VCA, referencia CAD32B7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

bobina LXD1 - TeSys D - 24VCA para contactor D09…D38 E DT20…DT40 — referencia LXD1B7 de Schneider Electric.

Auxiliares

Bloque de contactos auxiliar, Tesys deca — referencia LADN22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LAD8N11 de Schneider Electric.
Bloque de contactos de retraso en tiempo, Tesys deca, 1 NA + 1 NC, retraso activado 1-30 s, frontal — referencia LADT2 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 4NA, montaje frontal, terminales de abrazadera de tornillo — referencia LADN40 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 3NO + 1NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN31 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retraso activado 0,3-3s, parte delantera, conexión por tornillo — referencia LADT0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo — referencia LAD8N20 de Schneider Electric.
Bloque contacto temporizado, Tesys deca, 1NA+1NC, retardo activado 1-30s, parte frontal, con tiempo de conmutación de 40±15 ms — referencia LADS2 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 1-30s, frontal, terminales con abrazaderas de tornillo — referencia LADR2 de Schneider Electric.
Bloque de contactos temporizados, Tesys deca, 1NA+1NC, retardo desactivado 0,3-3s, parte frontal, conexión por tornillo — referencia LADR0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo — referencia LADN04 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 1 NA + 3 NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN13 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 10-180s, frontal, terminales con abrazaderas de tornillo — referencia LADR4 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo — referencia LADT4 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja — referencia LADN22S de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA + 2NC con Abrazadera de Tornillo — referencia LADC22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA Terminales de Abrazaderas de Tornillo — referencia LADN10 de Schneider Electric.

Complementos

RC CIR, contactor a presión D09 D38 3 P 24 — referencia LAD4RCE de Schneider Electric.
Tesys deca, módulo supresor, varistor, 24...48 V CA — referencia LAD4VE de Schneider Electric.

Accesorios

cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
cubierta protectora para TeSys D - para LC1 D09...65 — referencia LAD9ET1 de Schneider Electric.
portaetiquetas de enganche - 8 x 22 mm - para contactor 4P — referencia LA9D92 de Schneider Electric.
Hoja de etiqueta LA9D, 7x21mm, para Tesys deca — referencia LA9D93 de Schneider Electric.

Mecanismos de control

Bloque Mecánico de Fijación TeSys D 220-240 VDC-VAC 50-60 Hz — referencia LAD6K10M de Schneider Electric.
Bloque Mecánico de Fijación TeSys D 110-127 VDC-VAC 50-60 Hz — referencia LAD6K10F de Schneider Electric.
MECANISMO DEL CONTACTOR. Bloque de contacto con cierre IEC — referencia LAD6K10B de Schneider Electric.
Contactor Mech. Bloque de Contacto de Cierre IEC — referencia LAD6K10E de Schneider Electric.
