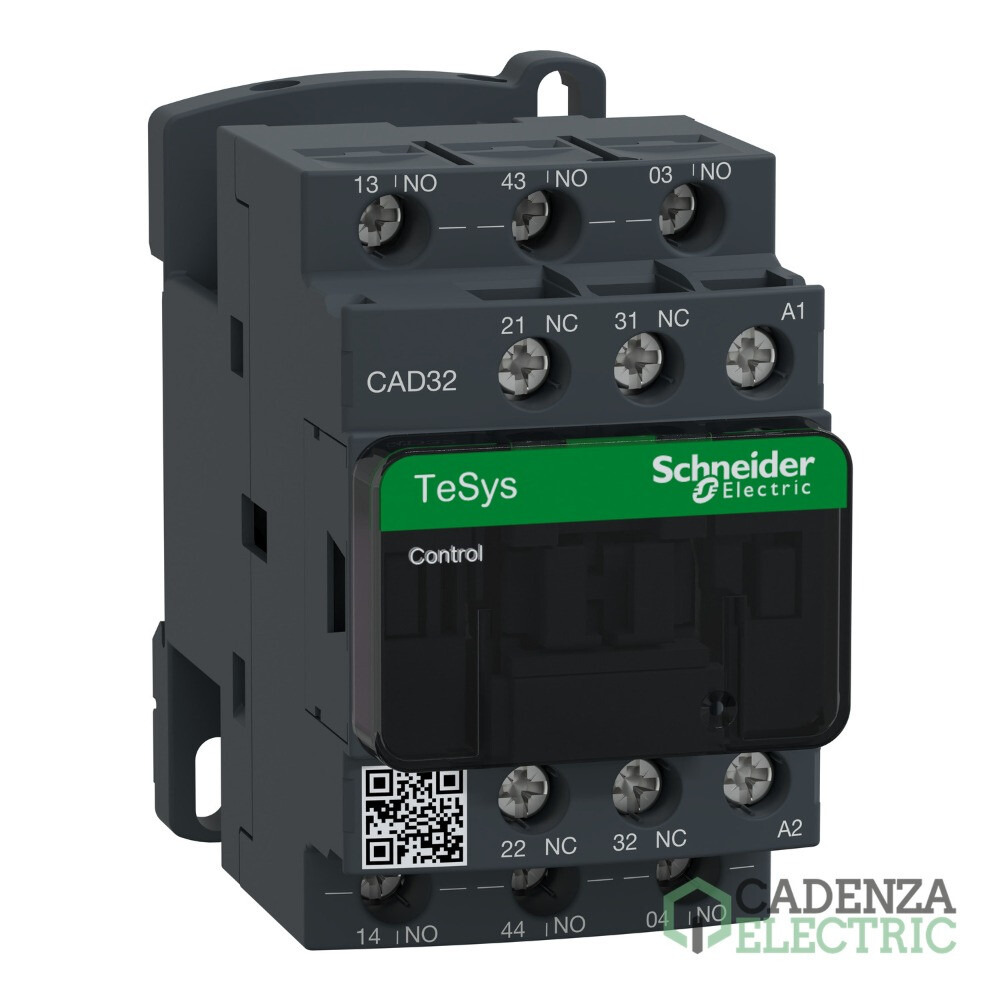

Contactor auxiliar TeSys CAD32 - 3NA+2NF 230VCA ref. CAD32P7 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00466
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Contactores TeSys D - Gama Telemecanique
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Relé de control
Corriente termica convencional: 10 A
Tensión circuito de control: 230 V CA
Tipo corriente circuito de control: CA
Aplicación del aparato: Circuito de control
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contactor auxiliar TeSys CAD32 - 3NA+2NF 230VCA – referencia CAD32P7 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys CAD
Tipo de producto o componente	Reles de control
Nombre abreviado del equipo	CAD
aplicación del contactor	Circuito de control
Resistencia de aislamiento	Más de 10 MΩ
[Uc] Tensión de circuito de control	230 V CA, 50/60 Hz
[Ith] Corriente térmica convencional	10 A hasta 60 °C

Complementario

categoría de empleo	DC-13, AC-15, AC-14
composición de los polos de contacto	3 NA + 2 NC
[Ue] Tensión nominal de empleo	Hasta 690 V CA, 25-400 Hz
resistencia mecánica	Impactos reles de control aberto 10 Gn para 11 ms acorde a IEC 60068-2-27, Impactos reles de control cerrado 15 Gn para 11 ms acorde a IEC 60068-2-27, Vibraciones reles de control aberto 2 Gn, 5...300 Hz acorde a IEC 60068-2-6, Vibraciones reles de control cerrado 4 Gn, 5...300 Hz acorde a IEC 60068-2-6
Altura	77 mm
Ancho	45 mm
Profundidad	84 mm
Peso del producto	0,58 kg

Entorno

normas	EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1
Certificaciones de producto	CB, CCC, UL, CSA, CE, UKCA
Grado de protección IP	IP2X frontal acorde a VDE 0106
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de funcionamiento	-40…60 °C, 60…70 °C con restricciones
Temperatura ambiente de almacenamiento	-60…80 °C
altitud máxima de funcionamiento	0...3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,000 cm
Paquete 1 Ancho	9,000 cm
Paquete 1 Longitud	11,000 cm
Paquete 1 Peso	356,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	20
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,351 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	320
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	60,000 cm
Paquete 3 Peso	125,616 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contactor auxiliar TeSys CAD32 - 3NA+2NF 230VCA

Este Contactor auxiliar TeSys CAD32 - 3NA+2NF 230VCA, referencia CAD32P7 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

bobina LXD1 - TeSys D - 230VCA para contactor D09…D38 E DT20…DT40 — referencia LXD1P7 de Schneider Electric.

Auxiliares compatibles

Bloque de contactos auxiliar, Tesys deca — referencia LADN22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LADN11 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo — referencia LADN20 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo — referencia LAD8N11 de Schneider Electric.
Bloque de contactos de retraso en tiempo, Tesys deca, 1 NA + 1 NC, retraso activado 1-30 s, frontal — referencia LADT2 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 4NA, montaje frontal, terminales de abrazadera de tornillo — referencia LADN40 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 3NO + 1NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN31 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NC Terminales de Abrazaderas de Tornillo — referencia LADN02 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retraso activado 0,3-3s, parte delantera, conexión por tornillo — referencia LADT0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo — referencia LAD8N20 de Schneider Electric.
Bloque contacto temporizado, Tesys deca, 1NA+1NC, retardo activado 1-30s, parte frontal, con tiempo de conmutación de 40±15 ms — referencia LADS2 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 1-30s, frontal, terminales con abrazaderas de tornillo — referencia LADR2 de Schneider Electric.
Bloque de contactos temporizados, Tesys deca, 1NA+1NC, retardo desactivado 0,3-3s, parte frontal, conexión por tornillo — referencia LADR0 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo — referencia LADN04 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 1 NA + 3 NC, montaje frontal, terminales de abrazadera de tornillo — referencia LADN13 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo desactivado 10-180s, frontal, terminales con abrazaderas de tornillo — referencia LADR4 de Schneider Electric.
Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo — referencia LADT4 de Schneider Electric.
Bloque de contactos auxiliar, Tesys deca, 2NO+2NC, montaje frontal, terminales de abrazadera de tornillo, cara frontal roja — referencia LADN22S de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 2 NA + 2NC con Abrazadera de Tornillo — referencia LADC22 de Schneider Electric.
Bloque de Contacto Auxiliar TeSys D 1NA Terminales de Abrazaderas de Tornillo — referencia LADN10 de Schneider Electric.

Complementos compatibles

Supresor transitorio RC, Tesys deca, 110...250 V CA — referencia LAD4RCU de Schneider Electric.
Tesys deca, módulo supresor, varistor, 110...250 V CA — referencia LAD4VU de Schneider Electric.

Accesorios compatibles

cubierta protectora de seguridad - para LC1 D09...65 — referencia LAD9ET1S de Schneider Electric.
cubierta protectora para TeSys D - para LC1 D09...65 — referencia LAD9ET1 de Schneider Electric.
portaetiquetas de enganche - 8 x 22 mm - para contactor 4P — referencia LA9D92 de Schneider Electric.
Hoja de etiqueta LA9D, 7x21mm, para Tesys deca — referencia LA9D93 de Schneider Electric.

Mecanismos y productos de control compatibles

Bloque Mecánico de Fijación TeSys D 220-240 VDC-VAC 50-60 Hz — referencia LAD6K10M de Schneider Electric.
Bloque Mecánico de Fijación TeSys D 110-127 VDC-VAC 50-60 Hz — referencia LAD6K10F de Schneider Electric.
MECANISMO DEL CONTACTOR. Bloque de contacto con cierre IEC — referencia LAD6K10B de Schneider Electric.
Contactor Mech. Bloque de Contacto de Cierre IEC — referencia LAD6K10E de Schneider Electric.
