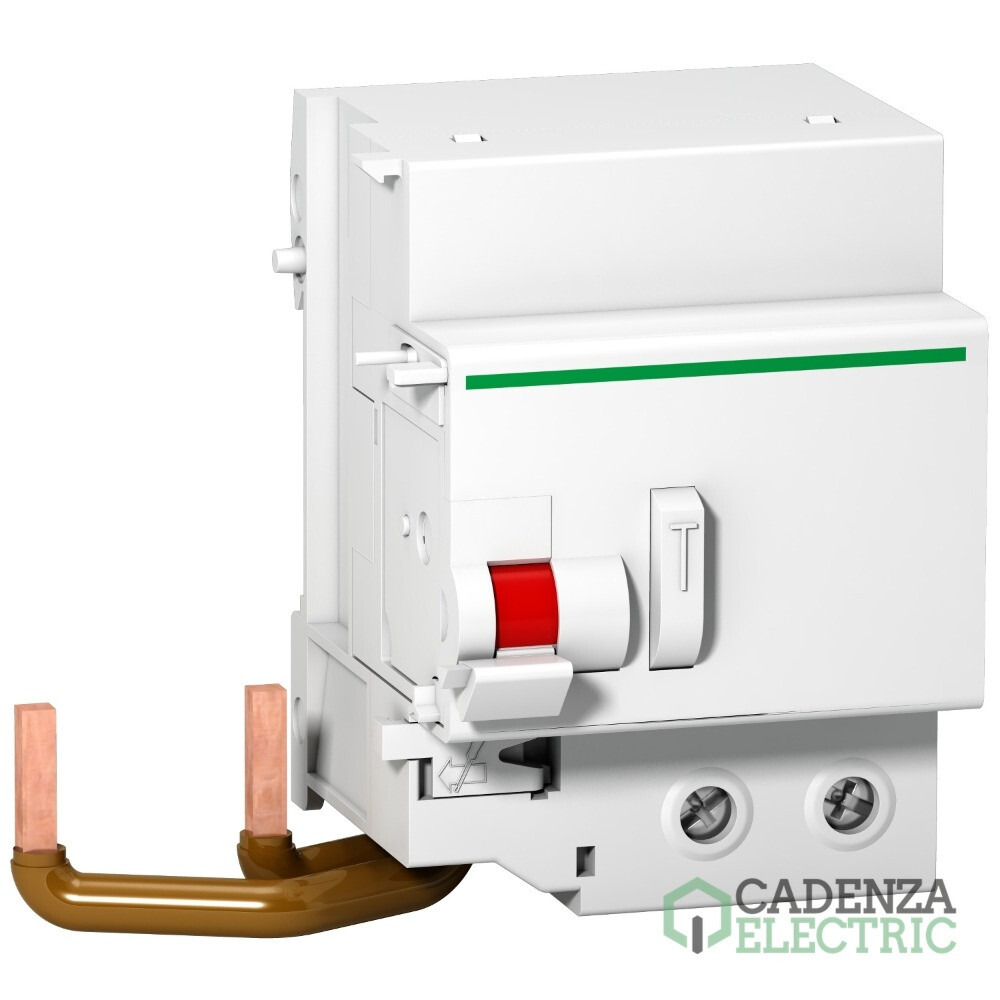

Bloque diferencial Vigi C120 - 2P - 300 mA - clase AC ref. A9N18564 Schneider Electric

A9N18564 | 2P | 125 A | 300 mA | Tipo AC | Vigi C120 | Bloque Vigi | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9N18564
Código de producto:
Código de proveedor:
Más en 2P
Más en Bloques Vigi para C120
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Tipo de producto o componente: Bloque Vigi
Corriente nominal: 125 A
Clase de protección diferencial: AC
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 2P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque diferencial Vigi C120 - 2P - 300 mA - clase AC – referencia A9N18564 de Schneider Electric.

Principal

Tipo de producto o componente	Bloque Vigi
Nombre abreviado del equipo	Vigi C120
Número de polos	2P
[In] Corriente nominal	125 A
Tipo de red	AC
sensibilidad de fuga a tierra	300 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo AC

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230...415 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN simétrico de 35 mm
conexión eléctrica a MCB	Mediante tornillos
pasos de 9 mm	7
Altura	95 mm
Ancho	117 mm
Profundidad	73 mm
Peso del producto	0,325 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Conexiones - terminales	Terminales de tipo túnel1…35 mm² flexible, Terminales de tipo túnel1…50 mm² rígido
longitud de cable pelado para conectar bornas	15 mm
par de apriete	3,5 N.m

Entorno

Normas	EN 61009, IEC/EN 61009-2-1
Grado de protección IP	IP20
Grado de contaminación	3
Temperatura ambiente de funcionamiento	-5…60 °C
Temperatura ambiente de almacenamiento	-40…60 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,300 cm
Paquete 1 Ancho	13,500 cm
Paquete 1 Longitud	13,500 cm
Paquete 1 Peso	371,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	8
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	3,450 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Bloque diferencial Vigi C120 - 2P - 300 mA - clase AC ref. A9N18564 Schneider Electric

Este Bloque diferencial Vigi C120 - 2P - 300 mA - clase AC ref. A9N18564 Schneider Electric, referencia A9N18564 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Magnetotérmico, Acti9 C120N, 2P, 100 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18362 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 80 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18361 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 125 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18363 de Schneider Electric.
Magnetotérmico, Acti9 C120H, 2P, 80 A, C curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) — referencia A9N18457 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 80 A, B curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18345 de Schneider Electric.
Magnetotérmico, Acti9 C120H, 2P, 100 A, C curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) — referencia A9N18458 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 63 A, B curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18344 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 100 A, B curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18346 de Schneider Electric.
Magnetotérmico, Acti9 C120H, 2P, 125 A, C curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) — referencia A9N18459 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 63 A, C curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18360 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 100 A, D curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18384 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 80 A, D curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18383 de Schneider Electric.
Magnetotérmico, Acti9 C120H, 2P, 100 A, D curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) — referencia A9N18502 de Schneider Electric.
Magnetotérmico, Acti9 C120N, 2P, 125 A, B curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9N18347 de Schneider Electric.
Magnetotérmico, Acti9 C120H, 2P, 63 A, C curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) — referencia A9N18456 de Schneider Electric.
