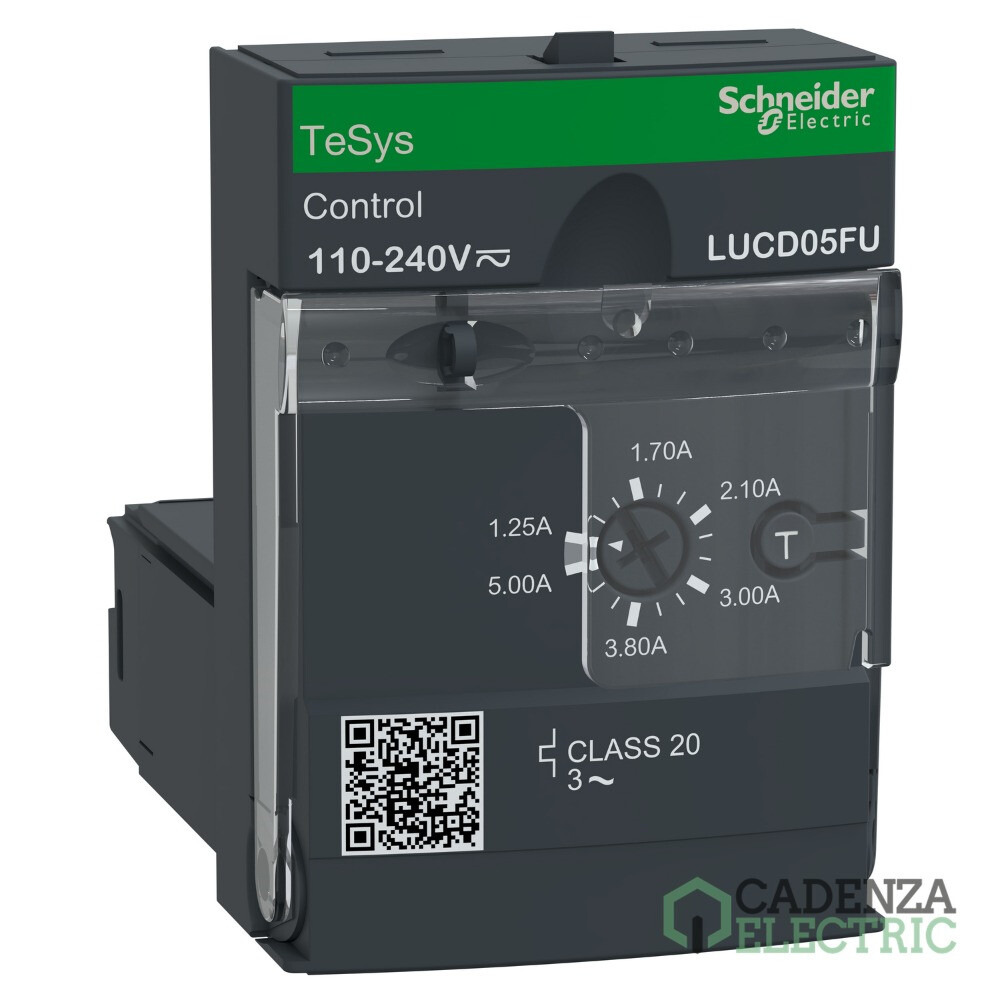

Unidad de control avanzada LUCD - clase 20 - 1,25-5 A - 110-220 V CC/CA ref. LUCD05FU Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLUCD05FU
Código de producto:
Código de proveedor:
Más en Unidad de control
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys U
Tipo de producto o componente: Unidad de control avanzada
Potencia del motor en KW: 1,5 kW
Potencia del motor en KW: 2,2 kW
Potencia del motor en KW: 3 kW
Rango de ajustes de intensidad: 1,25-5 A
Tensión circuito de control: 110 V CA
Tensión circuito de control: 240 V CA
Tensión circuito de control: 110 V CC
Tensión circuito de control: 220 V CC
Tipo corriente circuito de control: CA
Tipo corriente circuito de control: CC
Aplicación del aparato: Protección básica y funciones avanzadas
Aplicación del aparato: Comunicación
Categoría de empleo: AC-44
Categoría de empleo: AC-41
Categoría de empleo: AC-43
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Unidad de control avanzada LUCD - clase 20 - 1,25-5 A - 110-220 V CC/CA – referencia LUCD05FU de Schneider Electric.

Principal

Gama	TeSys
Gama de producto	Controlador de motor combinado autoprotegido TeSys U
Nombre del producto	TeSys U
Nombre abreviado del equipo	LUCD
Tipo de producto o componente	Unidad de control avanzada
Función	Control del motor, Protección del motor
aplicación específica de producto	Protección básica y funciones avanzadas, comunicación
main function available	Restablecimiento manual, Protección frente a error de fase y a desequilibrio de fase, Protección de fallo de tierra, Protección frente a sobrecarga y cortocircuito
Compatibilidad del producto	Base de potencia LUB12, Base de potencia LUB32, Base de potencia LUB38, Base de potencia LUB120, Base de potencia LUB320, Base de potencia LUB380, Base inversora LU2B12FU, Base inversora LU2B32FU, Base inversora LU2B38FU
[Ue] Tensión nominal de empleo	690 V AC
frecuencia de red	40...60 Hz
tipo de carga	Motor trifásico - refrigeración: autorrefrigerado
categoría de empleo	AC-44, AC-41, AC-43
potencia del motor en kW	1,5 kW en 400...440 V AC 50/60 Hz, 2,2 kW en 500 V AC 50/60 Hz, 3 kW en 690 V AC 50/60 Hz
rated motor current adjustment range	1,25…5 A
clase de disparo por sobrecarga	Clase 20 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C acorde a IEC 60947-6-2, Clase 20 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C acorde a UL 508
umbral de disparo	14,2 x Ir +/- 20 %
sensibilidad de fallo de fase	Sí
[Uc] control circuit voltage	110...240 V CA, 110...220 V DC

Complementario

límites de tensión del circuito de control	88...264 V para CA circuito 110...240 V en funcionamiento, 88...242 V para DC circuito 110...220 V en funcionamiento, 55 V para CA circuito 110...240 V caída, 55 V para DC circuito 110...220 V caída
consumo de corriente típico	280 mA en 110...240 V CA I máximo al cerrar con LUB12, 280 mA en 110...240 V CA I máximo al cerrar con LUB32, 280 mA en 110...240 V CA I máximo al cerrar con LUB38, 280 mA en 110...220 V DC I máximo al cerrar con LUB12, 280 mA en 110...220 V DC I máximo al cerrar con LUB32, 280 mA en 110...220 V DC I máximo al cerrar con LUB38, 35 mA en 110...240 V CA I rms sellado con LUB12, 25 mA en 110...240 V CA I rms sellado con LUB32, 25 mA en 110...240 V CA I rms sellado con LUB38, 35 mA en 110...220 V DC I rms sellado con LUB12, 25 mA en 110...220 V DC I rms sellado con LUB32, 25 mA en 110...220 V DC I rms sellado con LUB38
disipación de calor	2 W para circuito de control con LUB12, 3 W para circuito de control con LUB32, 3 W para circuito de control con LUB38
Duración de maniobra	35 ms apertura con LUB12 para circuito de control, 35 ms apertura con LUB32 para circuito de control, 35 ms apertura con LUB38 para circuito de control, 50 ms cierre con LUB12 para circuito de control, 50 ms cierre con LUB32 para circuito de control, 50 ms cierre con LUB38 para circuito de control
rearme	Rearme manual
normas	EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, con barrera de fase, CSA C22.2 No 60947-4-1, con barrera de fase
Certificaciones de producto	CE, UL, CSA, CCC, ASEFA, ATEX, Marina
[Ui] Tensión nominal de aislamiento	690 V acorde a IEC 60947-6-2, 600 V acorde a UL 60947-4-1, 600 V acorde a CSA C22.2 No 60947-4-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a IEC 60947-6-2
separación segura de circuito	400 V SELV entre los circuitos de control y auxiliares, 400 V SELV entre o circuito de control o auxiliar y o circuito principal
modo de fijación	Conectable (panel)
Ancho	45 mm
Altura	66 mm
Profundidad	60 mm
Código de compatibilidad	LUCD

Entorno

Grado de protección IP	IP20 panel frontal y terminales cableados, IP20 otras caras, IP40 panel frontal fuera de la zona de conexión
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de funcionamiento	-25…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C
Altitud máxima de funcionamiento	2000 m
resistencia al fuego	960 °C piezas soporte de componentes activos acorde a IEC 60695-2-12, 650 °C acorde a IEC 60695-2-12
resistencia a los choques	10 gn polos de potencia abiertos acorde a IEC 60068-2-27, 15 gn polos de potencia cerrados acorde a IEC 60068-2-27
resistencia a las vibraciones	2 gn 5…300 Hz polos de potencia abiertos acorde a IEC 60068-2-6, 4 gn 5…300 Hz polos de potencia cerrados acorde a IEC 60068-2-6
Resistencia a descargas electroestáticas	8 kV nivel 3 al aire libre acorde a IEC 61000-4-2, 8 kV nivel 4 en contacto acorde a IEC 61000-4-2
onda de choque no disipada	1 kV modo serie acorde a IEC 60947-6-2, 2 kV modo común acorde a IEC 60947-6-2
resistencia a campos irradiados	10 V/m 3 acorde a IEC 61000-4-3
Resistencia a transitorios rápidos	2 kV clase 3 enlace serie acorde a IEC 61000-4-4, 4 kV clase 4 todos los circuitos excepto para enlace serie acorde a IEC 61000-4-4
Inmunidad a campos radioléctricos	10 V acorde a IEC 61000-4-6
inmunizado a microcortes	3 ms
Immunity to voltage dips	70 % / 500 ms acorde a IEC 61000-4-11

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	10,200 cm
Paquete 1 Ancho	5,500 cm
Paquete 1 Longitud	8,000 cm
Paquete 1 Peso	118,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	23
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	3,006 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Unidad de control avanzada LUCD - clase 20 - 1,25-5 A - 110-220 V CC/CA

Este Unidad de control avanzada LUCD - clase 20 - 1,25-5 A - 110-220 V CC/CA, referencia LUCD05FU de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

contactos de señalización LUA - 2 NA — referencia LUA1C20 de Schneider Electric.
contactos de señalización LUA - 1 NA + 1 NC — referencia LUA1C11 de Schneider Electric.
módulo de contactos auxiliares LUF - 2 NA para TeSys U — referencia LUFN20 de Schneider Electric.
módulo de contactos auxiliares LUF - 1 NA+ 1 NF para TeSys U — referencia LUFN11 de Schneider Electric.
módulo de contactos auxiliares LUF - 2 NF para TeSys U — referencia LUFN02 de Schneider Electric.
control power disconnect module — referencia LUA8E20 de Schneider Electric.

Productos compatibles de comunicación

módulo de cableado paralelo - para arrancador de motor TeSys U — referencia LUFC00 de Schneider Electric.
TeSys U - Módulo de comunicación 24 V CC — referencia LULC033 de Schneider Electric.
módulo de comunicación Advantys STB - para TeSys U - 24 V CC — referencia LULC15 de Schneider Electric.
módulo de comunicación - para TeSys U — referencia ASILUFC51 de Schneider Electric.
módulo de comunicación Profibus - para TeSys U - 24 V CC — referencia LULC07 de Schneider Electric.
módulo de comunicación CANopen - para TeSys U - 24 V CC — referencia LULC08 de Schneider Electric.
módulo de comunicación DeviceNet - para TeSys U - 24 V CC — referencia LULC09 de Schneider Electric.
Puerta de enlace de comunicación Profibus DP/Modbus - 1 Profibus DP SUB-D9 - 1 RJ45 Modbus — referencia LUFP7 de Schneider Electric.
Pasarela de comunicación DeviceNet/Modbus - 1 DeviceNet tipo tornillo - 1 RJ45 Modbus — referencia LUFP9 de Schneider Electric.

Funciones

módulo indicador de carga do motor 4...20 mA para TeSys U — referencia LUFV2 de Schneider Electric.
TeSys U - Módulo de función - señalización de sobrecarga térmica - 1 NC — referencia LUFDA01 de Schneider Electric.
TeSys U - Módulo de función - señalización de sobrecarga térmica - 1 NA — referencia LUFDA10 de Schneider Electric.
TeSys U - Módulo de función - señalización de sobrecarga térmica - 1 NA + 1 NC — referencia LUFDH11 de Schneider Electric.
módulo de alarme de sobrecarga térmica 1 NA para TeSys U — referencia LUFW10 de Schneider Electric.
