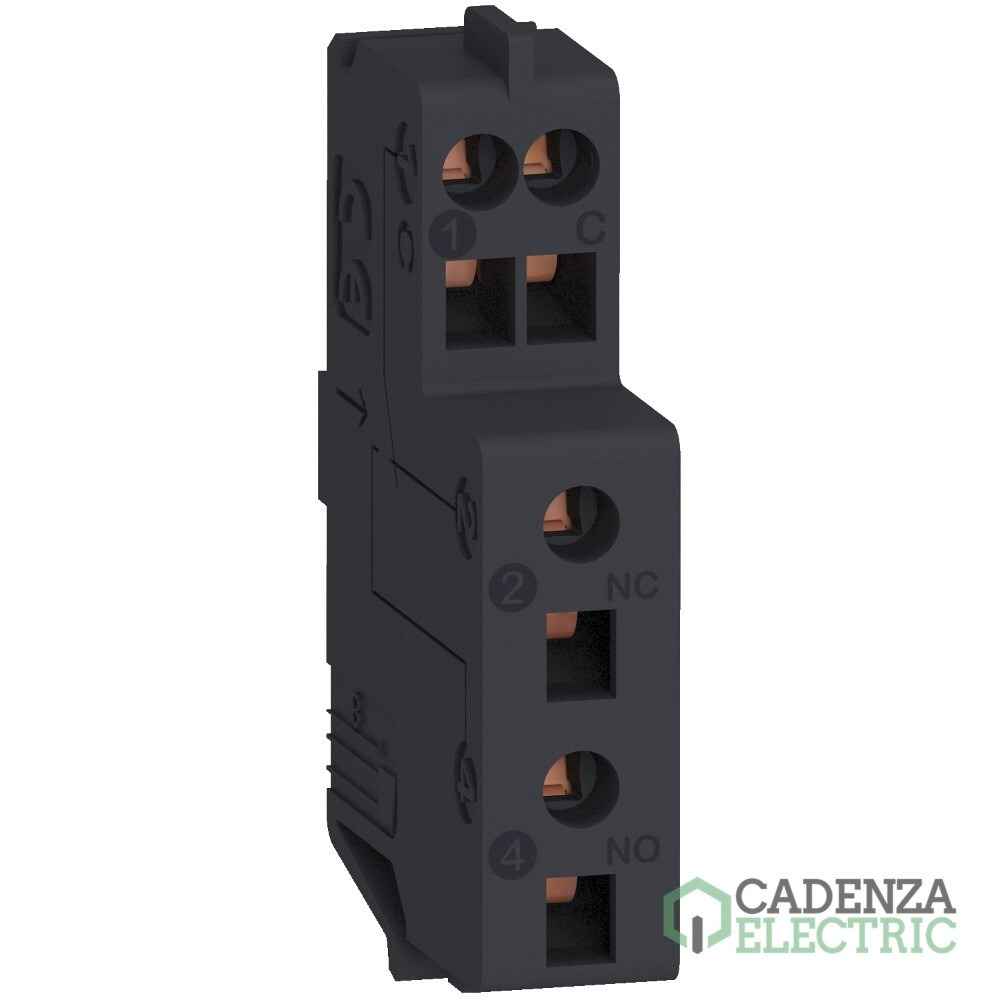

TeSys GV4 - Contacto auxiliar OF ou SD para GV4 ref. GV4AE11 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHGV4AE11
Código de producto:
Código de proveedor:
Más en Accesorios para disyuntores GV4, GV5, GV6 y GV7
Marca: Schneider Electric
Calibre cable: 0,5-1,5 mm²
Gama: TeSys
Tipo de producto o componente: Bloque de contactos auxiliares
Corriente nominal: 5 A
Corriente nominal: 4 A
Corriente nominal: 3 A
Corriente nominal: 2,5 A
Corriente nominal: 0,11 A
Corriente nominal: 0,6 A
Corriente nominal: 0,3 A
Corriente nominal: 1,2 A
Corriente nominal: 0,35 A
Corriente nominal: 0,05 A
Corriente nominal: 1 A
Corriente nominal: 0,2 A
Corriente nominal: 0,03 A
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de TeSys GV4 - Contacto auxiliar OF ou SD para GV4 – referencia GV4AE11 de Schneider Electric.

Principal

Gama	TeSys
Nombre abreviado del equipo	GV4AE
Tipo de producto o componente	Contacto auxiliar
Función	Señalización
Compatibilidad con sensores de corriente	TeSys TeSys GV4, TeSys TeSys BV4
Opciones de los contactos auxiliares	1 NA/NC
[Ie] Corriente nominal de empleo	5 A <= 690 V AC-12 acorde a IEC 60947-5-1, 5 A <= 48 V AC-15 acorde a IEC 60947-5-1, 4 A 110/130 V AC-15 acorde a IEC 60947-5-1, 3 A 220/240 V AC-15 acorde a IEC 60947-5-1, 2,5 A 380...440 V AC-15 acorde a IEC 60947-5-1, 0,11 A 660/690 V AC-15 acorde a IEC 60947-5-1, 5 A <= 24 V DC-12 acorde a IEC 60947-5-1, 2,5 A 48 V DC-12 acorde a IEC 60947-5-1, 0,6 A 110/130 V DC-12 acorde a IEC 60947-5-1, 0,3 A 250 V DC-12 acorde a IEC 60947-5-1, 2,5 A <= 24 V DC-12 acorde a IEC 60947-5-1, 1,2 A 48 V DC-12 acorde a IEC 60947-5-1, 0,35 A 110/130 V DC-12 acorde a IEC 60947-5-1, 0,05 A 250 V DC-12 acorde a IEC 60947-5-1, 1 A <= 24 V DC-12 acorde a IEC 60947-5-1, 0,2 A 48 V DC-12 acorde a IEC 60947-5-1, 0,05 A 110/130 V DC-12 acorde a IEC 60947-5-1, 0,03 A 250 V DC-12 acorde a IEC 60947-5-1
potencia nominal en VA	120 VA AC-12 en 24 V acorde a IEC 60947-5-1, 240 VA AC-12 en 48 V acorde a IEC 60947-5-1, 635 VA AC-12 en 110/130 V acorde a IEC 60947-5-1, 1200 VA AC-12 en 230/240 V acorde a IEC 60947-5-1, 2200 VA AC-12 en 380/440 V acorde a IEC 60947-5-1, 3450 VA AC-12 en 660/690 V acorde a IEC 60947-5-1
Potencia nominal en W	DC-12 120 W 24 V acorde a IEC 60947-5-1, DC-12 120 W 48 V acorde a IEC 60947-5-1, DC-12 66 W 110 V acorde a IEC 60947-5-1, DC-12 75 W 250 V acorde a IEC 60947-5-1
fusible asociado	5 A gG at 690 V conforming to IEC 60947-5-1
corriente mínima de conmutación	2 mA
tensión mínima de conmutación	17 V
Durabilidad mecánica	40000 ciclos
Conexiones - terminales	Terminales de resorte 1 0,5…1,5 mm² - cable stiffness: flexible sin terminal
longitud de cable pelado para conectar bornas	8 mm

Entorno

Cantidad por juego	Juego de 1

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,000 cm
Paquete 1 Ancho	8,000 cm
Paquete 1 Longitud	11,000 cm
Paquete 1 Peso	24,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	4,000 cm
Paquete 2 Ancho	16,000 cm
Paquete 2 Longitud	27,000 cm
Paquete 2 Peso	251,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	220
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	6,353 kg

Productos compatibles con TeSys GV4 - Contacto auxiliar OF ou SD para GV4

Este TeSys GV4 - Contacto auxiliar OF ou SD para GV4, referencia GV4AE11 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Disyuntor de motor, Tesys GV4, 3P, 115 A, Icu 25 kA, termomagnético, terminales de Everlink — referencia GV4PE115B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 80 A, Icu 50 kA, magnético, terminales de Everlink — referencia GV4LE80N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 115 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4PE115N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 115 A, Icu 25 kA, termomagnético, terminales de Everlink — referencia GV4P115B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 115 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4P115N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 50 A, Icu 50 kA, magnético, terminales de Everlink — referencia GV4LE50N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 80 A, Icu 25 kA, termomagnético, terminales de Everlink — referencia GV4PE80B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 115 A, Icu 100 kA, termomagnético, terminales de Everlink — referencia GV4PE115S de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 80 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4PE80N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 80 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4P80N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 80 A, Icu 100 kA, termomagnético, terminales de Everlink — referencia GV4PE80S de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 50 A, Icu 25 kA, termomagnético, terminales de Everlink — referencia GV4PE50B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 25 A, Icu 50 kA, magnético, terminales de Everlink — referencia GV4LE25N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 80 A, Icu 25 kA, termomagnético, terminales de Everlink — referencia GV4P80B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 12,5 A, Icu 50 kA, magnético, terminales de Everlink — referencia GV4LE12N de Schneider Electric.
Disyuntor o accesorio TeSys GV — referencia GV4PB50N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 50 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4PE50N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3P, 50 A, Icu 50 kA, termomagnético, terminales de Everlink — referencia GV4P50N de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 115 A, Icu 25 kA, magnético, terminales de Everlink — referencia GV4L115B de Schneider Electric.
Disyuntor de motor, Tesys GV4, 3 P, 115 A, Icu 50 kA, magnético, terminales de Everlink — referencia GV4LE115N de Schneider Electric.
