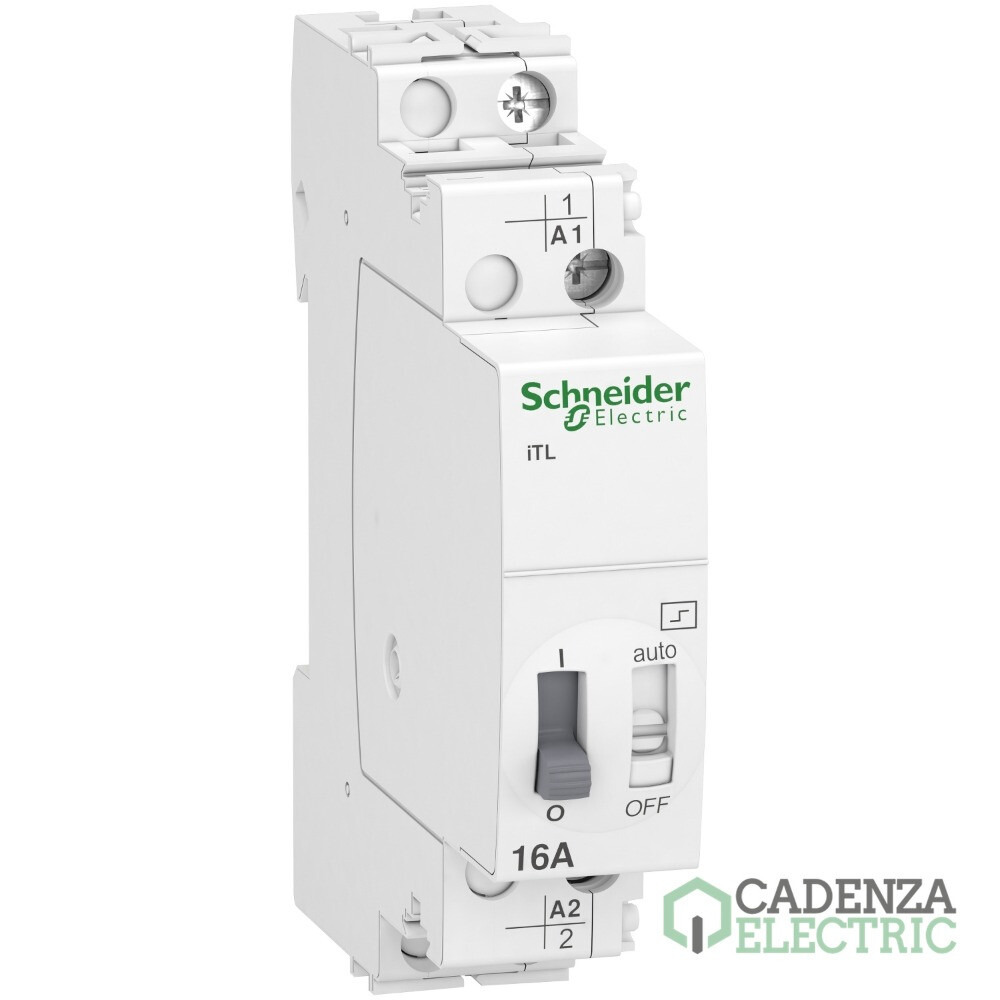

Telerruptor Acti9 iTL; 1P; 16A; 230VCA/110VCC ref. A9C30811 Schneider Electric

A9C30811 | 1P | 16 A | 230 V CA | 110 V CC | Acti9 | Acti9 iTL + | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00213
Código de producto:
Código de proveedor:
Más en 1P
Más en Telerruptores
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Telerruptor
Corriente nominal: 16 A
Numero de polos: 1P
Tensión circuito de control: 230 V CA
Tensión circuito de control: 240 V CA
Tensión circuito de control: 110 V CC
Tipo corriente circuito de control: CA
Tipo corriente circuito de control: CC
Tipo de contactos: 1 NA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Telerruptor Acti9 iTL; 1P; 16A; 230VCA/110VCC – referencia A9C30811 de Schneider Electric.

Principal

range of product	Acti9
Nombre del producto	Acti9 iTL +
Tipo de producto o componente	Telerruptor
Nombre abreviado del equipo	iTL
Función	Normas
Poles	1P
composición de los polos de contacto	1 NA
[In] Corriente nominal	16 A
Tipo de red	AC
[Uc] tensión de circuito de control	230...240 V CA 50/60 Hz, 110 V DC

Complementario

Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	250 V AC 50/60 Hz
Tipo de control	Control manual y remoto, Desconexión de bobina
tipo de señal de control	Impulso
frecuencia de conmutación	100 maniobras de conmutación/día, 5 maniobras de conmutación/minuto
duración mínima del impulso	50 ms...1 s
tipo de control remoto	Pulsador de paro luminoso 3 mA
Señalizaciones en local	Indicación de encendido/apagado
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
pasos de 9 mm	2
Altura	84 mm
Ancho	18 mm
Profundidad	60 mm
Durabilidad eléctrica	AC-21 200000 ciclos, AC-22 100000 ciclos
Conexiones - terminales	Circuito de control terminales de tipo túnel 1 cable(s) 0,5…4 mm² rígido, Circuito de control terminales de tipo túnel 1 cable(s) 0,5…4 mm² rígido con extremo de cable, Circuito de control terminales de tipo túnel 1 cable(s) 1…4 mm² flexible, Circuito de control terminales de tipo túnel 1 cable(s) 1…4 mm² flexible con terminal, Circuito de alimentación terminales de tipo túnel 1 cable(s) 1,5…4 mm² rígido, Circuito de alimentación terminales de tipo túnel 1 cable(s) 1,5…4 mm² rígido con extremo de cable, Circuito de alimentación terminales de tipo túnel 1 cable(s) 1,5…4 mm² flexible, Circuito de alimentación terminales de tipo túnel 1 cable(s) 1,5…4 mm² flexible con terminal
longitud de cable pelado para conectar bornas	11 mm
par de apriete	1 N.m
Compatibilidad con sensores de corriente	Acti 9 iATEt, Acti 9 iATL4, Acti 9 iATLc, Acti 9 iATLc+s, Acti 9 iATLm, Acti 9 iATLs, Acti 9 iATLz, Acti 9 iETL iTL 16, Acti 9 iATLc+c, Acti 9 iATL24

Entorno

Normas	EN 669-2-2, EN 669-1
Certificaciones de producto	GOST
etiquetas de calidad	NF, VDE, IMQ, CEBEC, KEMA
Nivel de ruido	60 dB
Grado de protección IP	IP20 acorde a IEC 60529 (en apertura), IP40 acorde a IEC 60529 (en envolvente)
Grado de contaminación	3
tropicalización	2
humedad relativa	95 % en 55 °C
Temperatura ambiente de operación	-20…50 °C
Temperatura ambiente de almacenamiento	-40…70 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,500 cm
Paquete 1 Ancho	17,000 cm
Paquete 1 Longitud	8,500 cm
Paquete 1 Peso	104,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	12
Paquete 2 Altura	8,700 cm
Paquete 2 Ancho	9,400 cm
Paquete 2 Longitud	22,300 cm
Paquete 2 Peso	1,302 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	144
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	16,015 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Telerruptor Acti9 iTL; 1P; 16A; 230VCA/110VCC

Este Telerruptor Acti9 iTL; 1P; 16A; 230VCA/110VCC, referencia A9C30811 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.

Auxiliares compatibles

iATLs 24-240 Vca/Vcc — referencia A9C15405 de Schneider Electric.
AUXILIAR ATLC+S 230VCA 110VCC ref. A9C15409 — referencia A9C15409 de Schneider Electric.
iATLm 12-240 Vca 6-110 Vcc — referencia A9C15414 de Schneider Electric.
iATLc 24-240 Vca — referencia A9C15404 de Schneider Electric.
Auxiliar temporizador para contactor Acti9 ATEt 24 - 240 V AC — referencia A9C15419 de Schneider Electric.
iATL24 auxiliar de telerruptor — referencia A9C15424 de Schneider Electric.
iATLz 130-240 Vca — referencia A9C15413 de Schneider Electric.
iATLc+c 24-240 Vca — referencia A9C15410 de Schneider Electric.
iATL4 230Vca — referencia A9C15412 de Schneider Electric.

Complementos compatibles

Contactor ietl 2p 16a 230vca 110vcc Ref. A9C32816. — referencia A9C32816 de Schneider Electric.
