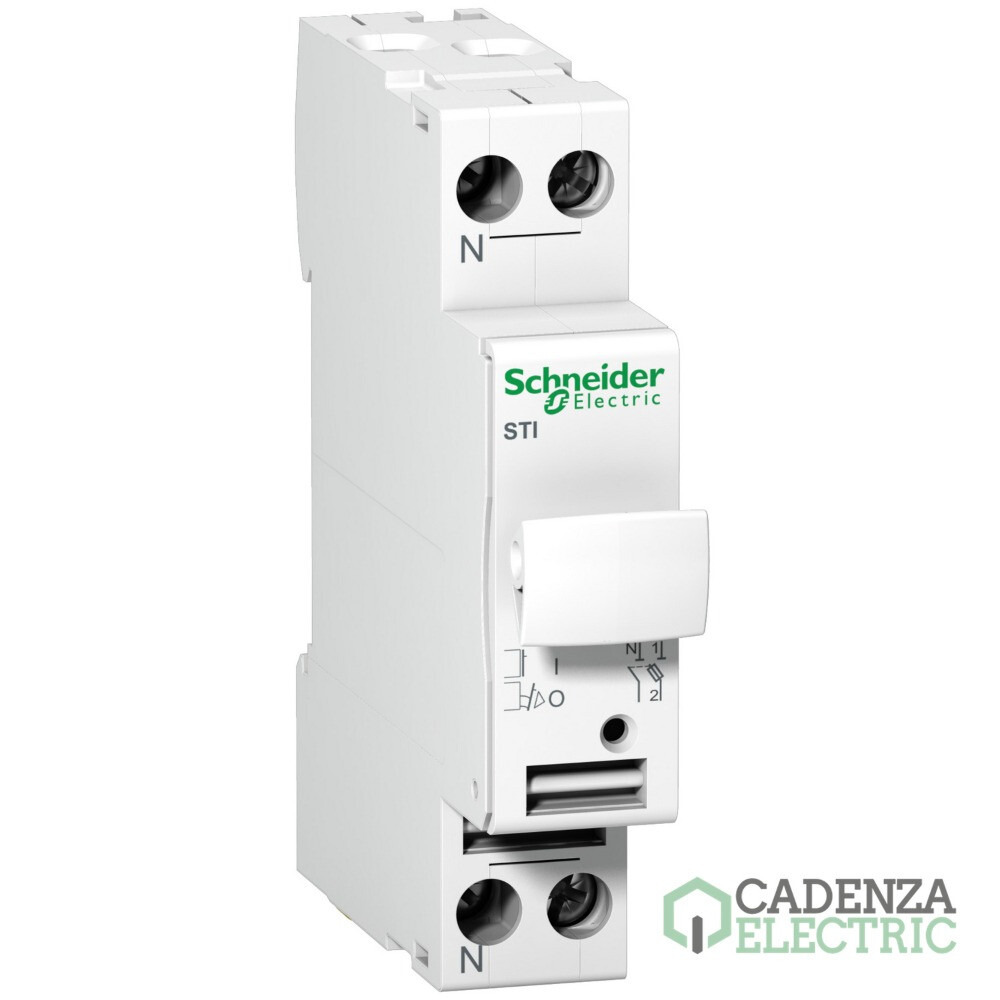

STI 1P+N 500 V ref. A9N15646 Schneider Electric

A9N15646 | 1P+N | 2 A | Acti 9 SW | Seccionador portafusible | 500 V | Acti9 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: nw20170044
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Fusibles y Porta Fusibles
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Seccionador portafusible
Numero de polos: 1P+N
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de STI 1P+N 500 V – referencia A9N15646 de Schneider Electric.

Principal

Gama	Acti9
Nombre del producto	Acti 9 SW
Tipo de producto o componente	Seccionador portafusible
Nombre abreviado del equipo	STI
Número de polos	1P + N

Complementario

[In] Corriente nominal	2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A
Curva del fusible	AM, GG
Tamaño de fusible	10.3 x 38 mm
[Ue] Tensión nominal de empleo	500 V AC
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	2
Altura	81 mm
Ancho	18 mm
Profundidad	75 mm
Color	Blanco
Conexiones - terminales	Bornas tornillo1 cable(s) 0,75…10 mm² rígido, Bornas tornillo1 cable(s) 0,5…6 mm² flexible, Bornas tornillo2 cable(s) 0,75…4 mm² rígido, Bornas tornillo2 cable(s) 0,5…6 mm² flexible
longitud de cable pelado para conectar bornas	12 mm
par de apriete	2 N.m

Entorno

Normas	IEC 60269-1/2, IEC EN 60947-3
Grado de protección IP	IP20
Grado de contaminación	3
Temperatura ambiente de operación	-20…60 °C
Temperatura ambiente de almacenamiento	-40…80 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,700 cm
Paquete 1 Ancho	7,600 cm
Paquete 1 Longitud	8,000 cm
Paquete 1 Peso	73,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	12
Paquete 2 Altura	2,730 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	20,000 cm
Paquete 2 Peso	927,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	144
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	11,661 kg

Información Logística

País de Origen	ES

Productos compatibles con STI 1P+N 500 V.

Este STI 1P+N 500 V., referencia A9N15646 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Luz indicadora de fusible - SFT/STI - 230...400 V CA 50/60 Hz — referencia 15668 de Schneider Electric.
padlocking device STI - set of 2 — referencia 15669 de Schneider Electric.

Complementos compatibles

Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 400 VCA, 25 A, sin percutor — referencia DF2CN25 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 500 VCA, 10 A, sin percutor — referencia DF2CA10 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 6 A, sin percutor — referencia DF2CN06 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 10 A, sin percutor — referencia DF2CN10 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 400 VCA, 20 A, sin percutor — referencia DF2CA20 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 400 VCA, 25 A, sin percutor — referencia DF2CA25 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 4 A, sin percutor — referencia DF2CN04 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 20 A, sin percutor — referencia DF2CN20 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 500 VCA, 6 A, sin percutor — referencia DF2CA06 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 2 A, sin percutor — referencia DF2CN02 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 500 VCA, 2 A, sin percutor — referencia DF2CA02 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 500 VCA, 16 A, sin percutor — referencia DF2CA16 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo aM, 500 VCA, 4 A, sin percutor — referencia DF2CA04 de Schneider Electric.
Fusibles de cartucho NFC, Tesys GS, cilíndrico 10 mm x 38 mm, fusible tipo gG, 500 VCA, 16 A, sin percutor — referencia DF2CN16 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
