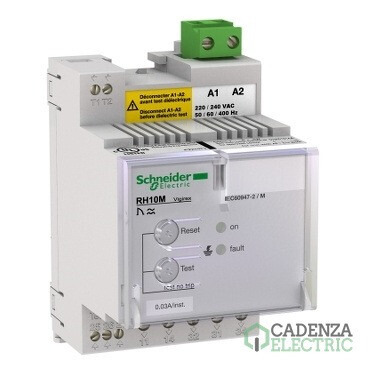

RH10M 0,3A 220a240Vca 50/60/400Hz ref. 56135 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCH56135
Código de producto:
Código de proveedor:
Más en Relés diferenciales para toroidales
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Gama: VigiPacT
Tipo de producto o componente: Relé de protección diferencial
Corriente termica convencional: 8 A
Clase de protección diferencial: A
Ajuste de la temporización diferencial: Instantáneo
Tensión de alimentación: 220 V CA
Tensión de alimentación: 240 V CA
Aplicación del aparato: Protección de relé
Compatibilidad de gama: VigiPacT TOA
Compatibilidad de gama: VigiPacT A
Compatibilidad de gama: VigiPacT L
Consumo de potencia en va: 4 VA
Montaje y fijación: Carril DIN
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de RH10M 0,3A 220a240Vca 50/60/400Hz – referencia 56135 de Schneider Electric.

Principal

Gama	VigiPacT
Nombre abreviado del dispositivo	RH10M
tipo de producto o componente	Relé de protección contra corriente residual
Aplicación del relé	Protección relé
Soporte de montaje	Carril DIN
clase de proteccion contra fugas a tierra	Tipo A
tipo de ajuste	On/Off
ajuste	de tipo de sensibilidad de fugas a tierra de corriente residualFijo
Corriente de fuga a tierra	0,3 A
tipo de ajuste de la temporización del disparo diferencial	Instantáneo
Compatibilidad de gama	VigiPacT TOA Toroidales diferenciales cerrados \| VigiPacT A Toroidales diferenciales cerrados \| VigiPacT L Toroidales diferenciales cerrados
[Ithe] intensidad térmica convencional en la envolvente	8 A
Carga mínima	10 mA en 12 V
[Us] Tensión de alimentación asignada	220...240 V AC 50/60 Hz 55...110 %
consumo de energia en va	4 VA
Tensión nominal de red 1000 V - AC en 50/60 Hz	máximo)
1000 V - AC en 400 Hz	máximo)
Sistema de conexión a tierra	TT

TN-S

[Uimp] Resistencia a picos de tensión	8 kV
Reset	Rearme manual

Complementario

Función de prueba	Prueba remota

Local

Monitorización Componentes electrónicos	continuo)
Alimentación	continuo)
Enlace relé/sensor	continuo)
Tipo de medición Medición interna de corriente de fugas a tierra, rango	80...100 %
Inviolabilidad de los ajustes	Protegido por cubierta precintable
Conexiones - terminales	Alimentación auxiliar bornero cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12
Alimentación	auxiliar bornero cable(s) 0,2…2,5 mm² Rígido AWG 24...AWG 12
Alimentación	auxiliar bornero cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12
Contactos de defecto	terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12
Contactos de defecto	terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12
Contactos de defecto	terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12
Contactos de test y borna de reset de defecto	terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16
Contactos de test y borna de reset de defecto	terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16
Contactos de test y borna de reset de defecto	terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16
Toroidal	terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16
Toroidal	terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16
Toroidal	terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16
Presencia de tensión	terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12
Presencia de tensión	terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12
Presencia de tensión	terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12
Longitud de cable pelado para conectar bornas Alimentación auxiliar	7 mm para Superior conexión
Contactos de defecto	8 mm para inferior conexión
Contactos de test y borna de reset de defecto	5 mm para inferior conexión
Toroidal	5 mm para Superior conexión
Presencia de tensión	8 mm para inferior conexión
Par de apriete Alimentación auxiliar	0,6 N.m Superior
Contactos de defecto	0,6 N.m inferior
Contactos de test y borna de reset de defecto	0,25 N.m inferior
Toroidal	0,25 N.m Superior
Presencia de tensión	0,6 N.m inferior
pasos de 9 mm	6
normas	EN/IEC 60947-2 Annex M

EN/IEC 60755

UL 1053

CAN/CSA C22.2 No. 144

Anchura	54 mm
altura	81 mm
profundidad	74 mm
Peso del producto	0,3 kg
Grado de protección IP IP40 en cara frontal	acorde a EN/IEC 60529
IP30 en partes later.	acorde a EN/IEC 60529
IP20 en terminales de conexión	acorde a EN/IEC 60529
Grado de protección IK	IK07
resistencia mecánica	Resistencia al fuego acorde a IEC 60695-2-1
Protección IK 2 joules	IK07
Vibraciones 13,2-100 Hz	0,7 g
Vibraciones 2-13,2 Hz	+/- 1 mm

Entorno

Categoría de sobretensión	IV
Clase de potección contra descargas eléctricas	Clase II
Compatibilidad electromagnética Emisiones conducidas e irradiadas	B acorde a CISPR 11
Prueba de inmunidad de radio frecuencia conducida	3 acorde a IEC 61000-4-6
Prueba de inmunidad a las descargas electrostáticas	4 acorde a IEC 61000-4-2
Susceptibilidad conducida de energía elevada	4 acorde a IEC 61000-4-5
Susceptibilidad conducida de baja energía	4 acorde a IEC 61000-4-4
Susceptibilidad radiada	3 acorde a IEC 61000-4-3
humedad relativa	95 % en 55 °C
Grado de contaminación	3 acorde a IEC 60664-1

Temperatura ambiente del aire para el funcionamiento -35…70 °C

Temperatura ambiente del aire para el almacenamiento -55…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	8,5 cm
Paquete 1 Ancho	7,6 cm
Paquete 1 Longitud	9,1 cm
Peso del empaque	276,0 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	36
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	10,135 kg

Sostenibilidad de la oferta

Potencial de reciclado, en %	10
Ciclo de vida total Huella de carbono	66 kg CO2 eq.
Huella de carbono de manufactura	23.011699840829657

Huella de carbono de la fase de fabricación [A1 a A3] 23 kg CO2 eq.

Huella de carbono de distribución	0.03609136705994322

Huella de carbono de la fase de distribución [A4] 0 kg CO2 eq.

Huella de carbono de instalación	0.06754053921005564

Huella de carbono de la fase de instalación [A5] 0.1 kg CO2 eq.

Uso de huella de carbono	42.72599999999999

Huella de carbono de la fase de uso [B2, B3, B4, B6] 43 kg CO2 eq.

Sin mercurio	Si
Sustainable packaging	NA
Huella de carbono al final del ciclo de vida útil	0.4835129059254033

Huella de carbono de la fase de fin de vida [C1 a C4] 0.5 kg CO2 eq.

Comunicación ambiental	Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	66
Paquete con cartón de reciclaje	Sí
Embalaje sin plástico	No
Número SCIP	6659807e-6714-4297-b423-3681ec25edb7
Reglamento REACh	La referencia contiene SVHC sobre el umbral
Directiva RoHS de la UE	Conforme Con La Exención

Estado libre de halógenos Product contains halogen above thresholds

Sin PVC Sí

Perfil de circularidad	Información De Fin De Vida Útil
Devolución	Sí

Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Información Logística

País de Origen	FR

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Productos compatibles con RH10M 0,3A 220a240Vca 50/60/400Hz

Este RH10M 0,3A 220a240Vca 50/60/400Hz, referencia 56135 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

Toroidal abierto para protección diferencial tipo TOA - Ø 80 mm ref. 50420 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia 50420 de Schneider Electric.
Toroidal abierto para protección diferencial tipo TOA - Ø 120 mm ref. 50421 Schneider Electric [PLAZO 3-6 SEMANAS] — referencia 50421 de Schneider Electric.
TOROS TA30 — referencia 50437 de Schneider Electric.
TORO CERRADO PA 50MM — referencia 50438 de Schneider Electric.
TORO CERRADO IA 80MM — referencia 50439 de Schneider Electric.
TORO CERRADO MA 120MM — referencia 50440 de Schneider Electric.
TORO CERRADO SA 200MM — referencia 50441 de Schneider Electric.
toroide cerrado tipo A, para Vigirex y Vigilhom, GA300, diámetro interior 300 mm, corriente nominal 630 A — referencia 50442 de Schneider Electric.
Toros rectangulares 280X115mm — referencia 56053 de Schneider Electric.
Toroidales rectangulares, 470 X 160 MM 3200A ref. 56054 Schneider Electric — referencia 56054 de Schneider Electric.
