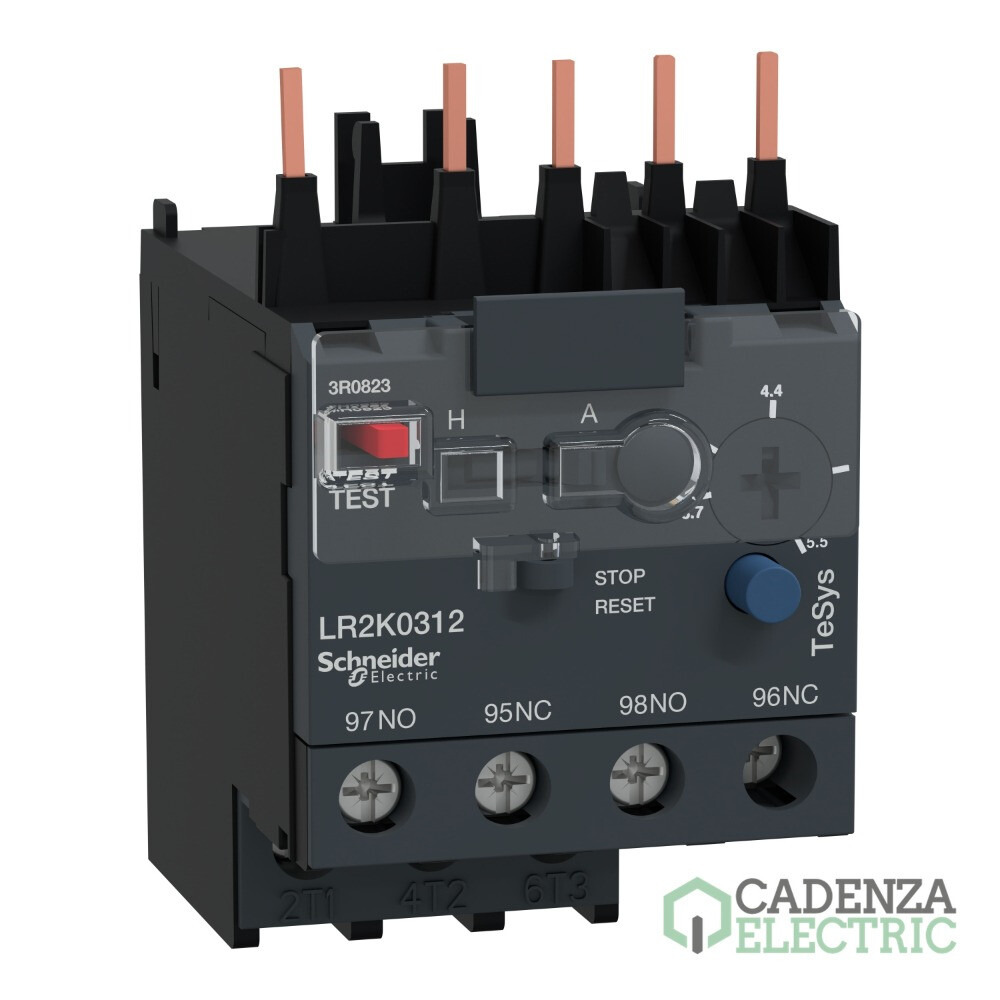

Relé térmico - TeSys LR2K – 3P 3,7...5,5A - classe 10A ref. LR2K0312 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLR2K0312
Código de producto:
Código de proveedor:
Más en 3P
Más en Reles Termicos TeSys k (LR2K)
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad: 3,7-5,5 A
Aplicación del aparato: Protección del motor
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Relé térmico - TeSys LR2K – 3P 3,7...5,5A - classe 10A – referencia LR2K0312 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys LS1
Tipo de producto o componente	Reles de sobrecarga térmica diferencial
Nombre abreviado del equipo	LR2K
aplicación del relé	Protección del motor
Compatibilidad del producto	LC7K, LP1K, LP4K, LC1K
Tipo de red	Corriente continua, AC
clase de disparo por sobrecarga	Clase 10A acorde a IEC 60947-4-1
rango de ajustes de protección térmica	3,7…5,5 A
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 690 V acorde a BS 4941, Circuito de alimentación 690 V acorde a IEC 60947, Circuito de alimentación 750 V acorde a VDE 0110 gr C, Circuito de alimentación 600 V acorde a CSA C22.2 No 14

Complementario

Frecuencia de red	<= 400 Hz
Soporte de montaje	Bajo contactor, Placa, con accesorios específicos, Carril, con accesorios específicos
Opciones de los contactos auxiliares	1 NA + 1 NC
[Ith] Corriente térmica convencional	6 A para circuito de señalización
[Ue] Tensión nominal de empleo	<= 690 V para circuito de alimentación, 690 V AC AC-15 para circuito de señalización, 250 V corriente continua DC-13 para circuito de señalización
fusible asociado	6 A gG for circuito de señalización conforming to VDE 0660, 6 A gG for circuito de señalización conforming to IEC 60947
[Uimp] Resistencia a picos de tensión	6 kV
potencia total disipada por polo	2 W
sensibilidad de fallo de fase	Sí acorde a IEC 60947-4-1
señalizaciones en local	Indicador de disparo (amarillo)
Tipo de control	Rojo Pulsador función de test de disparo, Azul Pulsador paro y borrado manual, conm. selector manual o automático Reajuste
Tipo de conexión	Bornas tornillo 1 cable(s) 1,5…4 mm²sólido, Bornas tornillo 2 cable(s) 1,5…4 mm²sólido, Bornas tornillo 1 cable(s) 0,75…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 0,75…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 0,34…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 0,34…1,5 mm²flexible con extremo de cable
par de apriete	1,3 N.m - en Bornas tornillo - con destornillador Philips nº 2, 1,3 N.m - en Bornas tornillo - con destornillador plano Ø 6, 1,3 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Altura	58 mm
Ancho	45 mm
Profundidad	65 mm
Peso del producto	0,145 kg

Entorno

Normas	IEC 60947, VDE 0660, BS 4941, NF C 63-650
Certificaciones de producto	UL, CSA, UKCA
Tratamiento de protección	TC acorde a IEC 60068, TC acorde a DIN 50016
Grado de protección IP	IP2X conforming to IEC 60529
Temperatura ambiente de funcionamiento	-20…55 °C sin disminución acorde a IEC 60947, -30…60 °C con restricciones acorde a IEC 60947
Temperatura ambiente de almacenamiento	-40…70 °C
altitud máxima de funcionamiento	2000 m sin disminución
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94, Requerimiento 2 acorde a NF F 16-101, Requerimiento 2 acorde a NF F 16-102
resistencia mecánica	Impactos contacto NA 10 Gn para 11 ms acorde a IEC 60068-2-27, Impactos contacto NC 10 Gn para 11 ms acorde a IEC 60068-2-27, Vibraciones contacto NA 2 Gn, 5...300 Hz acorde a IEC 60068-2-6, Vibraciones contacto NC 2 Gn, 5...300 Hz acorde a IEC 60068-2-6

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,000 cm
Paquete 1 Ancho	7,000 cm
Paquete 1 Longitud	8,000 cm
Paquete 1 Peso	160,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	41
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	6,805 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	656
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	60,000 cm
Paquete 3 Peso	116,882 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Relé térmico - TeSys LR2K – 3P 3,7...5,5A - classe 10A

Este Relé térmico - TeSys LR2K – 3P 3,7...5,5A - classe 10A, referencia LR2K0312 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

base de montagem separada para relé térmico LR2K — referencia LA7K0064 de Schneider Electric.

Vista 360º de Relé térmico - TeSys LR2K – 3P 3,7...5,5A - classe 10A ref. LR2K0312 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
