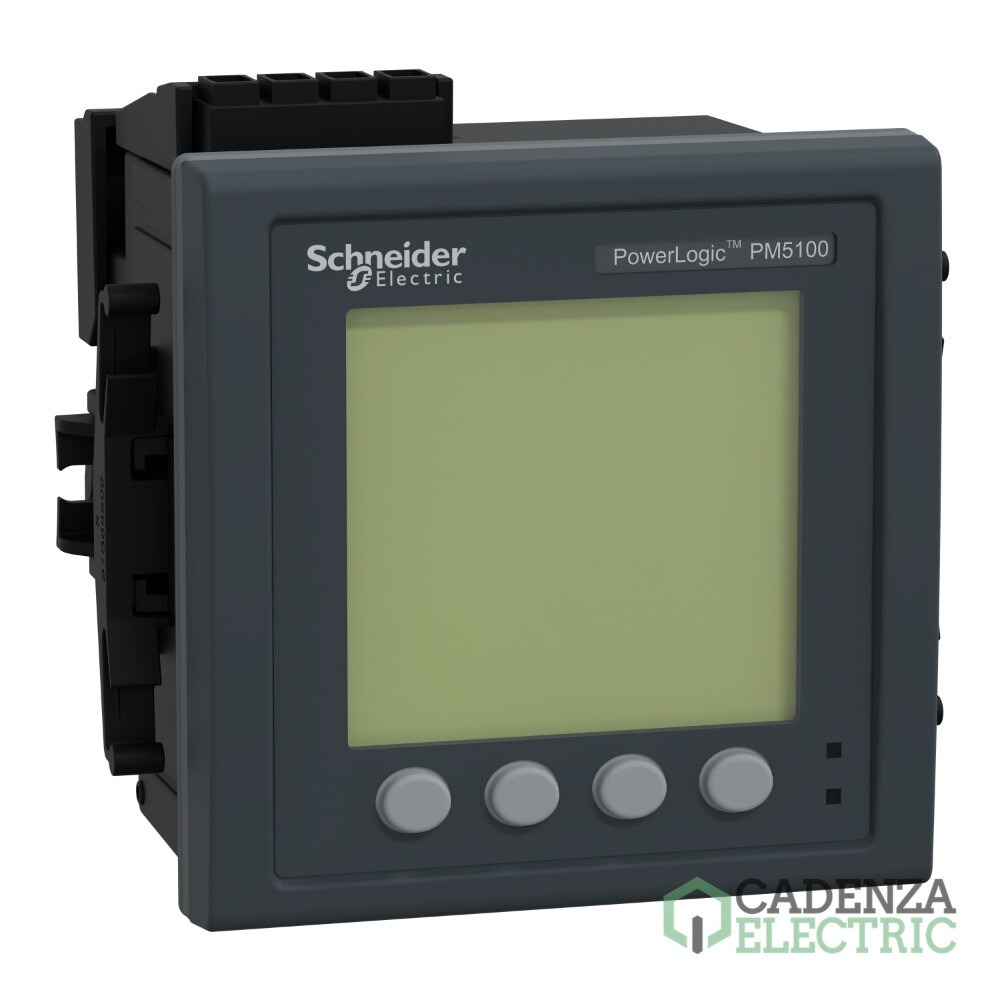

PM5110 - Central de medida - ModBus, hasta 15 H, 1DO 33 alarmas ref. METSEPM5110 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170097
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Centrales de medida METSEPM
Marca: Schneider Electric
Gama: PowerLogic
Tipo de producto o componente: Central de medida
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de PM5110 - Central de medida - ModBus, hasta 15 H, 1DO 33 alarmas – referencia METSEPM5110 de Schneider Electric.

Principal

Gama	PowerLogic
Nombre del producto	PowerLogic PM5001
Nombre abreviado del equipo	PM5110
Tipo de producto o componente	Central de medida

Complementario

análisis de calidad de energía	Hasta armónico 15
Función	Supervisión de potencia
tipo de medición	Corriente, Tensión, Frecuencia, Factor de potencia, Energía, Potencia activa y reactiva
supply voltage	90...450 V AC 45-65 Hz, 100...300 V corriente continua
Frecuencia de red	50 Hz, 60 Hz
[In] Corriente nominal	1 A, 5 A
type of network	1P + N, 3P + N, 3P
Maximum power consumption in VA	11 VA en 415 V
señalizaciones en local	80 ms 120 V AC típico, 100 ms 230 V AC típico, 100 ms 415 V AC típico, 50 ms 125 V corriente continua típico
tipo de pantalla	Monochrome graphic LCD
Resolución de la pantalla	128 x 128
velocidad de muestreo	64 muestras/ciclos
corriente de medición	50…8500 mA
tipo de entrada analógica	Tensión (impedance 5 MOhm), Corriente (impedance <= 0.3 mOhm)
tensión de medida	35…760 V AC 45-65 Hz entre fases, 20…440 V AC 45-65 Hz entre fase y neutro
frecuencia	45…65 Hz
número de entradas	0
precisión de medida	Energía activa +/- 0.5 %, Energía reactiva +/- 2 %, Potencia activa +/- 0.5 %, Potencia aparente +/- 0.5 %, Frecuencia +/- 0.05 %, Factor de potencia +/- 0.5, Corriente +/- 0.5 %, Tensión +/- 0.5 %, Energía aparente +/- 0.5 %, Potencia reactiva +/- 2 %
clase de precisión	Clase 0.5S energía activa acorde a IEC 62053-22
número de salidas	1 digital
Communication port protocol	Modbus RTU y ASCII en 9,6, 19,2 y 38,4 kbaudios Par/Impar o ninguna - 2 cables, aislamiento 2500 V, JBUS
Soporte del puerto de comunicación	RS485
registro de dados	Sellado de tiempo, Valores instantáneos mín./máx.
Conexiones - terminales	Circuito tensión bloque de terminales de tornillo4, Circuito de control bloque de terminales de tornillo2, Transformador de corriente bloque de terminales de tornillo6, Circuito salida/entrada bloque de terminales de tornillo6, RS485 link bloque de terminales de tornillo4
Tipo de montaje	Montaje enrasado
Soporte de montaje	Marco
Normas	UL 61010-1, EN 50470-3, EN 50470-1, IEC 62053-22:2020, IEC 60529, IEC 62053-24, IEC 61557-12:2015, IEC 62053-23:2020, IEC 62052-11:2020, IEC 62052-31:2015
certificaciones de producto	CE conforming to IEC 61010-1, CULus conforming to UL 61010-1
Ancho	96 mm
profundidad	72 mm
Altura	96 mm
Peso del producto	380 g

Entorno

compatibilidad electromagnética	Prueba de inmunidad de huecos y caídas de tensión Clase A conforming to IEC 61000-4-11, Límites para emisiones de corrientes armónicas Clase A conforming to IEC 61000-3-2, Descarga electroestática level 4 conforming to IEC 61000-4-2, Conducted rf disturbances Nivel 3 conforming to IEC 61000-4-6, Campo magnético a frecuencia eléctrica level 4 conforming to IEC 61000-4-8, Emisiones conducidas e irradiadas - test level: 150 kHz...80 MHz Clase b conforming to EN 55022, Inmunidad a perturbaciones conducidas - test level: 150 kHz...80 MHz conforming to IEC 61000-4-6, Prueba de inmunidad oscilatoria/ráfagas eléctrica conforming to IEC 61000-4-4, Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3, Prueba de inmunidad frente a sobretensión Clase b conforming to IEC 61000-4-5, Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11
Grado de protección IP	IP54 Pantalla: conforming to IEC 60529, IP30 trasero: conforming to IEC 60529
humedad relativa	5…95 % en 50 °C sin condensación
Grado de contaminación	2
Temperatura ambiente de funcionamiento	-25…70 °C medidor, -20…70 °C Pantalla, -25…-20 °C (with reduced performance) Pantalla
Temperatura ambiente de almacenamiento	-40…85 °C
altitud máxima de funcionamiento	2000 m CAT III

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	11,467 cm
Paquete 1 Ancho	12,979 cm
Paquete 1 Longitud	12,544 cm
Paquete 1 Peso	449,0 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	12
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	7,19 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	288
Paquete 3 Altura	105,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	120,0 cm
Paquete 3 Peso	206,4 kg

Información Logística

País de Origen	ES

Productos compatibles con PM5110 - Central de medida - ModBus, hasta 15 H, 1DO 33 alarmas ref. METSEPM5110 Schneider Electric

Este PM5110 - Central de medida - ModBus, hasta 15 H, 1DO 33 alarmas ref. METSEPM5110 Schneider Electric, referencia METSEPM5110 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Producto METSEPM51HK — referencia METSEPM51HK de Schneider Electric.

Tranformadores compatibles

Producto METSECT5HA025 — referencia METSECT5HA025 de Schneider Electric.
TI C. DIN 100/5 cables diam 21 — referencia METSECT5CC010 de Schneider Electric.
TI C. DIN 75/5 cables diam 21 — referencia METSECT5CC008 de Schneider Electric.
TI C. DIN 150/5 cables diam 21 — referencia METSECT5CC015 de Schneider Electric.
Producto METSECT5MA020 — referencia METSECT5MA020 de Schneider Electric.
Producto METSECT5MA025 — referencia METSECT5MA025 de Schneider Electric.
Transformador de intensidad tropicalizado DIN 250/5 para cables d 21 — referencia METSECT5CC025 de Schneider Electric.
Producto METSECT5GG080 — referencia METSECT5GG080 de Schneider Electric.
TI C. DIN 50/5 cables diam 21 — referencia METSECT5CC005 de Schneider Electric.
Producto METSECT5GG050 — referencia METSECT5GG050 de Schneider Electric.
Producto METSECT5GJ100 — referencia METSECT5GJ100 de Schneider Electric.
Producto METSECT5DA080 — referencia METSECT5DA080 de Schneider Electric.
Transformador de intensidad tropicalizado DIN 125/5 para cables d 21 — referencia METSECT5CC013 de Schneider Electric.
Transformador de intensidad tropicalizado DIN 40/5 para cables d 21 — referencia METSECT5CC004 de Schneider Electric.
Transformador de intensidad tropicalizado DIN 200/5 para cables d 21 — referencia METSECT5CC020 de Schneider Electric.
Producto METSECT5MC040 — referencia METSECT5MC040 de Schneider Electric.
Producto METSECT5HA015 — referencia METSECT5HA015 de Schneider Electric.
Producto METSECT5MA040 — referencia METSECT5MA040 de Schneider Electric.
Producto METSECT5MA015 — referencia METSECT5MA015 de Schneider Electric.
Producto METSECT5DA100 — referencia METSECT5DA100 de Schneider Electric.
