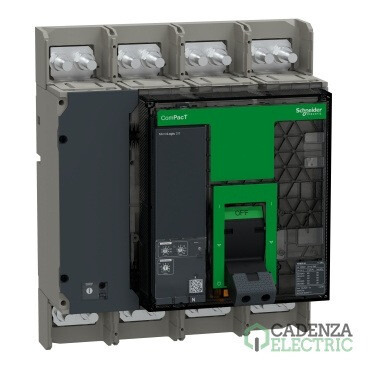

NS800N 50kA 4P 800A Fijo Manual 2.0 ref. C080N420FM Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHC080N420FM
Código de producto:
Código de proveedor:
Más en 4P
Más en Nueva Generación ComPacT NSX
Marca: Schneider Electric
Poder de Corte: 85 kA
Gama: ComPacT nueva generación
Gama: ComPacT NS630b-1600 nueva generación
Tipo de producto o componente: Interruptor automático
Corriente nominal: 800 A
Funcion unidad de control: LI: sobrecarga de largo retardo y cortocircuito instantáneo
Numero de polos: 4P
Unidad de control: MicroLogic 2.0
Codigo de poder de corte: N
Categoría de empleo: Categoría B
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Electrónico
Montaje y fijación: Fijo
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de NS800N 50kA 4P 800A Fijo Manual 2.0 – referencia C080N420FM de Schneider Electric.

Principal

Gama	ComPacT nueva generación
Nombre del producto	Nueva generación ComPacT NS
Gama del producto	Nueva generación ComPacT NS630b...1600
Tipo de producto o componente	Interruptor automático
Función	Distribución
Número de polos	4P
Descripción de polos protegidos	4 polos protegidos
Posición de neutro	Izquierda
[In] Corriente nominal	800 A en 50 °C
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
Tipo de red	AC
Frecuencia de red	50/60 Hz
Poder de seccionamiento	Sí, conforme a EN/IEC 60947-2
categoría de empleo	Categoría B
capacidad de corte	85 kA Icu en 220/240 V AC 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 380/415 V AC 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 440 V AC 50/60 Hz acorde a IEC 60947-2 40 kA Icu en 500/525 V AC 50/60 Hz acorde a IEC 60947-2 30 kA Icu en 660/690 V AC 50/60 Hz acorde a IEC 60947-2
Código de poder de corte	N; 50 kA a 415 V CA
Unidad de control	MicroLogic 2.0
tecnología de unidad de disparo	Electrónico
funciones de protección de unidad de control	LI: sobrecarga de largo retardo y cortocircuito instantáneo
Tipo de control	Accionado manualmente
Modo de montaje	Fijo

Complementario

[Ui] Tensión nominal de aislamiento	800 V AC 50/60 Hz acorde a IEC 60947-2
[Uimp] Resistencia a picos de tensión	8 kV acorde a IEC 60947-2
[Ics] poder de corte en servicio	50 kA en 220/240 V AC 50/60 Hz acorde a IEC 60947-2 50 kA en 380/415 V AC 50/60 Hz acorde a IEC 60947-2 50 kA en 440 V AC 50/60 Hz acorde a IEC 60947-2 40 kA en 500/525 V AC 50/60 Hz acorde a IEC 60947-2 30 kA en 660/690 V AC 50/60 Hz acorde a IEC 60947-2
[Icw] Corriente temporal admisible	19,2 kA 1 s acorde a IEC 60947-2
Durabilidad mecánica	10000 Ciclos
Durabilidad eléctrica	2000 Ciclos en 690 V In 4000 Ciclos en 690 V In/2 5000 Ciclos en 440 V In 6000 Ciclos en 440 V In/2

Pérdidas de potencia 15 W

Soporte de montaje	Placa posterior
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Paso de conexión	70 mm
Tipo de protección L	for protección de sobrecarga (mucho tiempo)
I	for prot.contra cortocirc.(inst.)
calibre de la unidad de disparo	800 A en 50 °C
tipo de ajuste de detección a largo plazo Ir	9 regulaciones
intervalo de ajuste de detección a largo plazo	0,4...1 × In
tipo de ajuste de retardo de larga duración	9 regulaciones

[tr] ajuste de retardo de larga duración 12,5…600 S en 1.5 x Ir

0,5…24 S en 6 x Ir

0,7…16,6 S en 7.2 x Ir

memoria térmica	20 mn
tipo de ajuste de detección instantánea Ii	Ajustable
intervalo de ajuste de detección instantánea	1,5...10 x Ir
protección contra fugas a tierra	Sin
Ajuste protección de neutro Protección de sobrecarga (mucho tiempo)	3R)
0.5 x Ir	3R+ N/2)
1 x Ir	4R)
selectividad lógica ZSI	Sin
Opciones de los contactos auxiliares	1 NA/NC
Señalización local	4 LEDs (rojo) para indicación de error 1 LED (amarillo) para Sobrecarga
anchura	280 mm
altura	327 mm
Profundidad	147 mm
Peso del producto	18 kg

Entorno

Normas	IEC 60947-2
Certificaciones	del producto Esquema IECEE CB
Categoría de sobretensión	III
Clase de potección contra descargas eléctricas	Clase II en Cara frontal
Grado de contaminación	3 acorde a IEC 60947
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07, conforme a IEC 62262

Temperatura ambiente del aire para el funcionamiento -25…70 °C

Temperatura ambiente del aire para el almacenamiento -50…85 °C

Humedad relativa	0…95 %

Altitud de funcionamiento 0...2000 m sin disminución

2000 m ... 5000 m con restricciones

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	30,000 cm
Paquete 1 Ancho	40,000 cm
Paquete 1 Longitud	60,000 cm
Peso del empaque	15,632 kg
Tipo de unidad de paquete 2	P12
Número de unidades en el paquete 2	4
Paquete 2 Altura	45,000 cm
Paquete 2 Ancho	80,000 cm
Paquete 2 Longitud	120,000 cm
Paquete 2 Peso	74,520 kg

Sostenibilidad de la oferta

Potencial de reciclado, en %	56
Ciclo de vida total Huella de carbono	633 kg CO2 eq.
Huella de carbono de manufactura	218.61067838593686

Huella de carbono de la fase de fabricación [A1 a A3] 219 kg CO2 eq.

Huella de carbono de distribución	4.506112920495405

Huella de carbono de la fase de distribución [A4] 5 kg CO2 eq.

Huella de carbono de instalación	1.952157634838194

Huella de carbono de la fase de instalación [A5] 2 kg CO2 eq.

Uso de huella de carbono	385.1449407256746

Huella de carbono de la fase de uso [B2, B3, B4, B6] 385 kg CO2 eq.

Sin mercurio	Si
Sustainable packaging	NA
Huella de carbono al final del ciclo de vida útil	22.77288246104674

Huella de carbono de la fase de fin de vida [C1 a C4] 23 kg CO2 eq.

Comunicación ambiental	Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	633
Paquete con cartón de reciclaje	Sí
Embalaje sin plástico	No
Número SCIP	76c2e213-3b51-4d8b-afdf-632ded42d731
Reglamento REACh	La referencia contiene SVHC sobre el umbral
Directiva RoHS de la UE	Conforme Con La Exención

Estado libre de halógenos Product contains halogen above thresholds

Sin PVC Sí

Sin silicona NA

Perfil de circularidad	Información De Fin De Vida Útil
Devolución	Sí

Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.

Información Logística

País de Origen	IT

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Productos compatibles con NS800N 50kA 4P 800A Fijo Manual 2.0

Este NS800N 50kA 4P 800A Fijo Manual 2.0, referencia C080N420FM de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

Front rotary handle - black handle - for NS 630b..1600 — referencia 33878 de Schneider Electric.
Front rotary handle - black handle - for NS 630b..1600 — referencia 33863 de Schneider Electric.
contador de manobras (CDM) — referencia 33895 de Schneider Electric.
Accesorios de conexión, Compact NS 630b/1600, Masterpact NT 06/16, travesaños, paso de 95 mm, conexiones frontal/posterior, 4P — referencia 33623 de Schneider Electric.
SEPARADORES DE FASES NT 3P 4P AP. FIJO — referencia 33646 de Schneider Electric.
JUEGO DE 3 SEP. FASES P/CONEX. TRASERA — referencia 33648 de Schneider Electric.
Bobina de disparo MX, Compact NS 630b/NS3200, fija, 200/250V AC/DC, repuesto — referencia 33662 de Schneider Electric.
Bobina de disparo estándar MN, Compact NS 630b/NS3200, fija, 200/250V CA/CC, repuesto — referencia 33671 de Schneider Electric.
contacto auxiliar - NA/NF standard - NS1600b...3200 NS630b...1600 — referencia 33108 de Schneider Electric.
Contacto auxiliar inalámbrico para ComPacT NSX — referencia LV429454 de Schneider Electric.
Pantalla de visualización FDM 128 - 163 x 129 mm - IP54 — referencia LV434128 de Schneider Electric.
front display module - FDM 121 - 96 x 96 mm - IP54 — referencia TRV00121 de Schneider Electric.
Interf comunicacion Modbus SL ULP — referencia LV434000 de Schneider Electric.
Pasarela web+Interface Ethernet IFE — referencia LV434002 de Schneider Electric.
Mod. Aplicaciones I/O — referencia LV434063 de Schneider Electric.
Interface Ethernet IFE — referencia LV434001 de Schneider Electric.
1 contact auxiliar OF/SD/SDE/SDV (NS80 — referencia 29450 de Schneider Electric.
CONT AUX BAJO NIVEL NS/NSX/CVS 16-1600A — referencia 29452 de Schneider Electric.
Bateria de repuesto - para Masterpact NT / NW / NS6300b..1600 — referencia 33593 de Schneider Electric.
Tapa frontal ComPacT NS630b-1600 Fijo — referencia C33158 de Schneider Electric.
Interruptor automático ComPacT — referencia C33542 de Schneider Electric.
