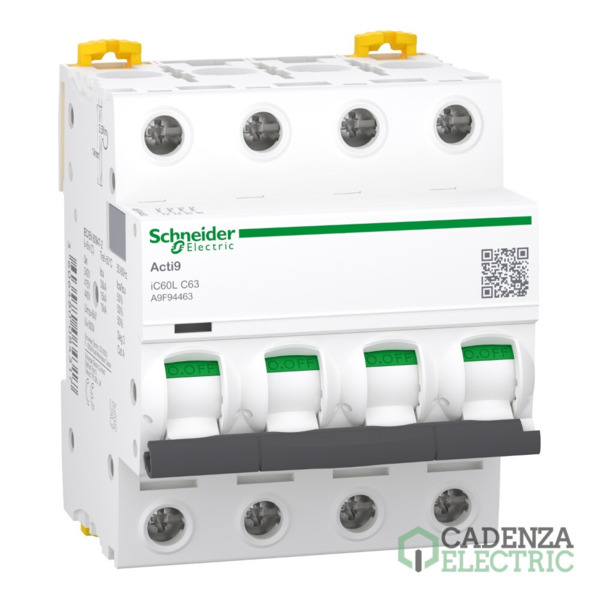

Magnetotérmico Acti9 iC60L 4P 63 A curva C 15 kA ref. A9F94463 Schneider Electric

A9F94463 | 4P | 63 A | Curva C | 15 kA | Acti9 iC60L | Magnetotérmico | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9F94463
Código de producto:
Código de proveedor:
Más en 4P
Más en Magnetotérmicos iC60L
Marca: Schneider Electric
Poder de Corte: 15 kA
Poder de Corte: 20 kA
Poder de Corte: 30 kA
Poder de Corte: 70 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 63 A
Curva de disparo: C
Numero de polos: 4P
Categoría de empleo: Categoría A
Número de polos protegidos: 4P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotérmico Acti9 iC60L 4P 63 A curva C 15 kA – referencia A9F94463 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti9 iC60L
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC60L
Número de polos	4P
número de polos protegidos	4
[In] Corriente nominal	63 A
Tipo de red	AC, Corriente continua
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	10 kA Icu en 440 V AC 50/60 Hz acorde a Icu, 15 kA Icu en 380...415 V AC 50/60 Hz acorde a Icu, 30 kA Icu en 220...240 V AC 50/60 Hz acorde a Icu, 70 kA Icu en 12...60 V AC 50/60 Hz acorde a Icu, 70 kA Icu en 100...133 V AC 50/60 Hz acorde a Icu, 20 kA Icu en <= 250 V corriente continua acorde a Icu
Categoría de empleo	Categoría A, Categoría A
poder de seccionamiento	Sí, Sí

Complementario

Frecuencia de red	50/60 Hz
límite de enlace magnético	8 x In +/- 20%
[Ics] poder de corte en servicio	15 kA 50 % - 220...240 V AC 50/60 Hz, 7,5 kA 50 % - 380...415 V AC 50/60 Hz, 5 kA 50 % - 440 V AC 50/60 Hz, 15 kA 50 % - 220...240 V AC 50/60 Hz, 7,5 kA 50 % - 380...415 V AC 50/60 Hz, 5 kA 50 % - 440 V AC 50/60 Hz, 35 kA 50 % - 12...133 V AC 50/60 Hz, 35 kA 50 % - 12...133 V AC 50/60 Hz, 20 kA 100 % - 180...250 V corriente continua, 20 kA 100 % - 180...250 V corriente continua
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz, 500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV, 6 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicador de disparo
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo SÍ
pasos de 9 mm	8
Altura	85 mm
Ancho	72 mm
Profundidad	78,5 mm
Peso del producto	0,5 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Conexiones - terminales	Terminal simple (arriba o abajo) 1…35 mm² rígido, Terminal simple (arriba o abajo) 1…25 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	3,5 N.m arriba o abajo
protección contra fugas a tierra	Bloque independiente

Entorno

Grado de protección IP	IP20 conforming to IEC 60529, IP20 conforming to EN 60529
Grado de contaminación	3, 3
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	0...2000 m
Temperatura ambiente de operación	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,500 cm
Paquete 1 Ancho	7,200 cm
Paquete 1 Longitud	9,500 cm
Paquete 1 Peso	528,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	8,000 cm
Paquete 2 Ancho	9,800 cm
Paquete 2 Longitud	22,500 cm
Paquete 2 Peso	1,645 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	33
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	18,574 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Magnetotérmico Acti9 iC60L 4P 63 A curva C 15 kA

Este producto, referencia A9F94463 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Referencia A9A26904 de Schneider Electric.
Referencia A9A26907 de Schneider Electric.
Referencia A9A26914 de Schneider Electric.
Referencia A9A26909 de Schneider Electric.
Referencia A9A26917 de Schneider Electric.
Referencia A9A26919 de Schneider Electric.
Referencia A9A26946 de Schneider Electric.
Referencia A9A26476 de Schneider Electric.
Referencia A9A26897 de Schneider Electric.
Referencia A9A26478 de Schneider Electric.
Referencia A9A26948 de Schneider Electric.
Referencia A9A26960 de Schneider Electric.
Referencia A9A26500 de Schneider Electric.
Referencia A9A26969 de Schneider Electric.
Referencia A9C70114 de Schneider Electric.
Referencia A9C70124 de Schneider Electric.
Referencia A9A26963 de Schneider Electric.
Referencia A9A26477 de Schneider Electric.
Referencia A9A26947 de Schneider Electric.
Referencia A9C70134
Comunicación: A9MEM1570 de Schneider Electric.
Referencia A9MEM1541 de Schneider Electric.
Referencia A9MEM1542
Accesorios: A9A27003 de Schneider Electric.
Referencia A9A26970 de Schneider Electric.
Referencia A9A27062 de Schneider Electric.
Referencia A9A27005 de Schneider Electric.
Referencia A9A26976 de Schneider Electric.
Referencia A9A26380 de Schneider Electric.
Referencia A9A26981 de Schneider Electric.
Referencia A9A27008 de Schneider Electric.
Referencia A9A27006 de Schneider Electric.
Referencia 19091 de Schneider Electric.
Referencia A9A27001 de Schneider Electric.
Referencia 19096
Distribución: A9XPH424 de Schneider Electric.
Referencia A9XPH412 de Schneider Electric.
Referencia A9XPH457 de Schneider Electric.
Referencia A9XPH557 de Schneider Electric.
Referencia A9XPH524 de Schneider Electric.
Referencia A9XPH512 de Schneider Electric.
Referencia A9XAH457 de Schneider Electric.
Referencia A9XPH518 de Schneider Electric.
Referencia A9XAH557 de Schneider Electric.
Referencia A9XPH810 de Schneider Electric.
Referencia A9XPH814 de Schneider Electric.
Referencia A9XPH408 de Schneider Electric.
Referencia A9XPH416 de Schneider Electric.
Referencia A9XPH812
Complementos: A9V14463 de Schneider Electric.
Referencia A9V11463 de Schneider Electric.
Referencia A9V24463 de Schneider Electric.
Referencia A9V19463 de Schneider Electric.
Referencia A9V35463 de Schneider Electric.
Referencia A9V15463 de Schneider Electric.
Referencia A9V21463 de Schneider Electric.
Referencia A9V31463 de Schneider Electric.
Referencia A9V25463 de Schneider Electric.
Referencia A9V16463 de Schneider Electric.
Referencia A9V39463 de Schneider Electric.
Referencia A9V29463 de Schneider Electric.
Referencia A9V12463 de Schneider Electric.

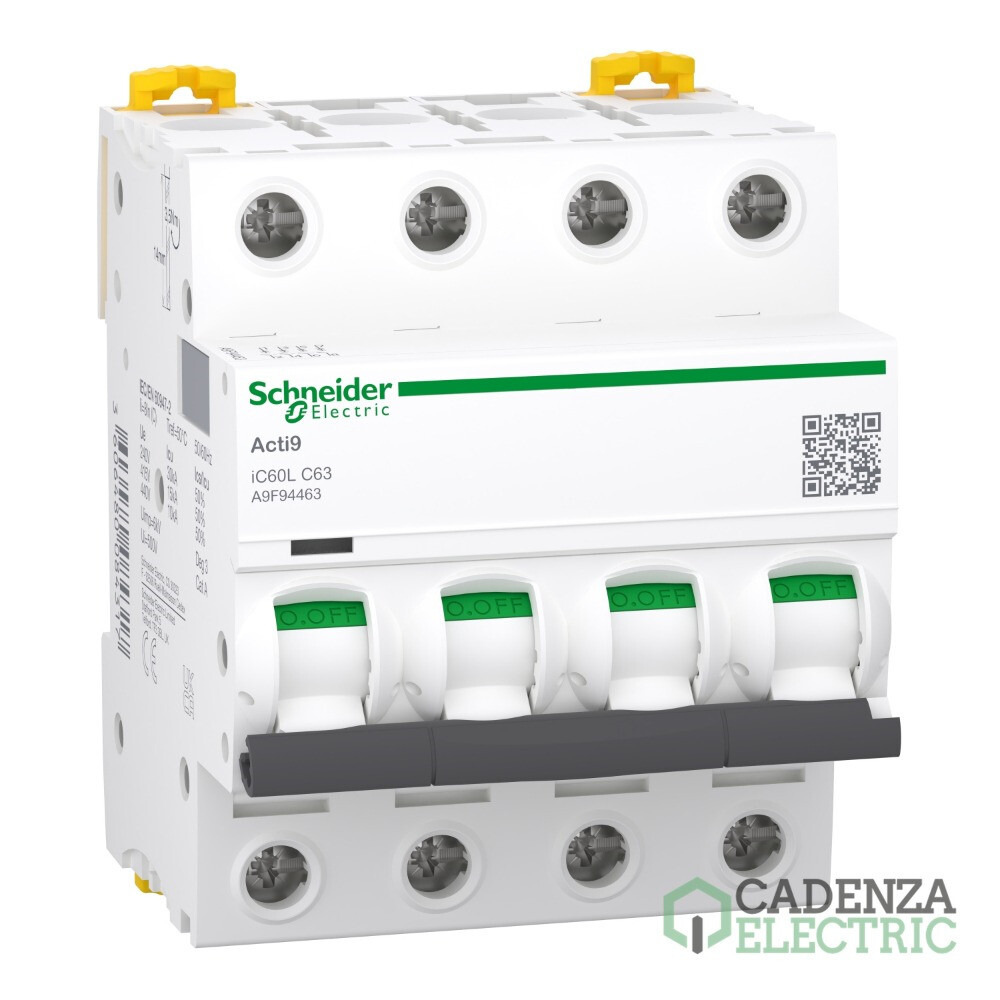

Vista 360º de Magnetotérmico Acti9 iC60L 4P 63 A curva C 15 kA ref. A9F94463 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
